Регулювання лазерного рівня ADA 2D Basic Level

Щороку лазерному нівеліру потрібно повірка і плановий ремонт у вигляді регулювання лазерних площин. Ситуація стандартна, так як всі точні інструменти піддаються вібраціям або падінь, і це ні як не може не позначатися точності.

Звичайно все повинні розуміти, що збити лазерний рівень можна і в день покупки, варто тільки гарненько впустити його в робочому стані і ремонт забезпечений.

Як правило після низки механічних впливів на прилад з часом з'являється похибка більше заявленої, на щастя зробити настройку можна своїми руками.

Розбирання корпусу нівеліра

Розібрати прилад простіше простого, треба тільки викрутити болтики йдуть по колу над школою з міліметровою розміткою.

Треба відзначить, що лазерний будівник площин ADA 2D Basic Level дуже зручний для коригування лазерних ліній і маятника в цілому, а все тому, що вся система висить на своєрідній металевій рамі.

Завдяки такому каркасу налаштовувати механізм можна оперативно без постійної збирання та розбирання нівеліра, як наприклад при ремонті рівня Bosch PCL 20.

Перевірка лазерного схилу

При налаштуванні цього нівеліра потрібно враховувати таку особливість, як лазерну точку схилу вниз, якої оснащений прилад. Тому крім попередньої оцінки положення площин потрібно врахувати і відхилення точки схилу від норми.

Перевірити точність схилу дуже просто, для цього встановіть лазерний рівень на висоту від 1,5 до 3 метрів, наприклад на штатив, і відзначте точку на підлозі. Потім поверніть корпус нівеліра на 180 градусів і відзначте 2 точку.

В ідеалі точка не повинна зміститися, допустима похибка зміщення від центру не більше 1 мм.

Корекція маятника: двох площин одночасно

Часто виникає така ситуація при якій зміщені всі площини і схил в один бік і на однакову відстань.

Якщо у вас саме такий збій, то вам пощастило, тому що відремонтувати це дуже просто.

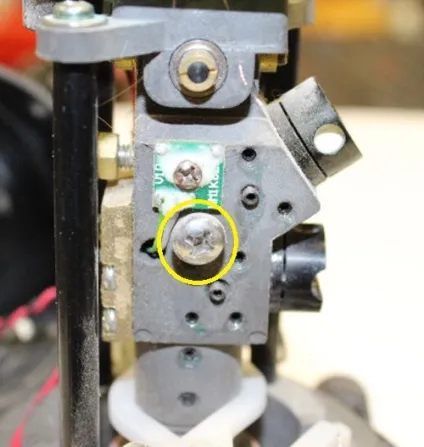

Для того, щоб повернути площині в початкове положення, треба покрутити великий поперечний юстувальні гвинт.

Зсув центра ваги в маятнику має відбуватися щодо того, куди нахилені площині, тобто якщо площині завалені вліво, то гвинт треба викручувати, а якщо вправо відповідно закручувати.

Приблизно такий же гвинт є з заднього боку маятника, його чіпаємо якщо тільки є "кивок" горизонтальній площині вгору або вниз щодо шуканої площини.

Знову ж до Бейсік при такій настройці горизонту, треба спочатку врахувати положення схилу, за визначенням якщо площину дивиться вниз, то і схил повинен мати відхилення в протилежну сторону.

Регулювання вертикалі і горизонталі окремо

Розглянемо варіант, коли при перевірці лазерного рівня виявлений збій тільки одній вертикальній або горизонтальній лінії. В такому випадку чіпати загальні гвинти настройки компенсатора (на фото зелена стрілка) не варто, так як це не дасть належного результату.

Звичайно, ви можете ними вирівняти вертикаль, але тоді зіб'ється горизонт.

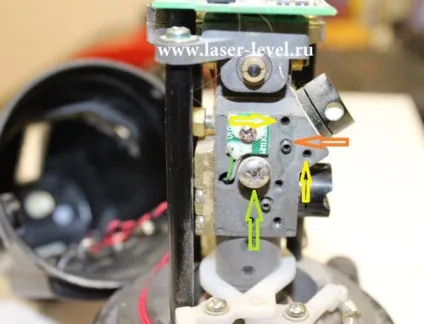

Тут потрібно регулювання конкретного модуля з випромінювачем, у АДА 2Д Бейсік Левел фіксується він трьома маленькими болтиками з внутрішнім шестигранником, тому для ремонту знадобляться маленькі ключики.

Для початку ми віддаємо червоний болтик, так як він фіксує модуль в гнізді маятника, потім двома жовтими болтиками підстроюємо положення випромінювача в залежності від проекції площині щодо шуканої.

Коли знайшли потрібне положення фіксуємо червоним болтиком і затискаємо жовті.

УВАГА! Крутити жовті шпильки потрібно ДУЖЕ обережно і по мізерному відстані, так як будь-який мінімальний рух відразу ж позначається на похибки!

Відразу хочу сказати, якщо у вас нівелір з великою кількістю площин, від 3 і вище, і ви виявили дугу, то не намагайтеся виправити його самостійно, даю 99%, що ні чого доброго з цього не вийде.

І так, перед правкою потрібно включити уяву і зрозуміти, в який бік у нас нахилена призма через яку проходить лазерний промінь, так як дуга виникає саме через те, що призма коштує не строго перпендикулярно променю.

На малюнку кінці лазерної лінії дивляться вниз, це говорить про те, що циліндр призми коштує не рівно, і має відхилення від вертикального положення з нахилом назад. Якби хвости дивилися вгору, то призма навпаки була б нахилена вперед.

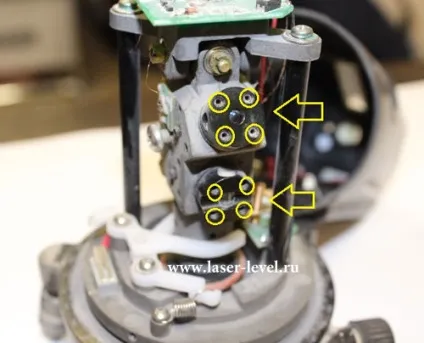

Як ви зрозуміли така корекція робиться гвинтиками, які фіксують саме саму циліндричну призму. (Дивіться фото нижче)

Підкручуючи саме ці болтики потрібно встановити призму строго перпендикулярно по відношенню до лазерному променю, тоді дуга зникне.

УВАГА! Крутити треба вкрай обережно і запам'ятовувати куди і що крутили!

Проблемні місця ADA 2D Basic Level

Ця модель лазерного рівня зазнала кілька модифікацій, стала дуже популярною і заслужила визнання у великої кількості будівельників.

Але у всієї техніки в тому числі і дуже дорогої є свої "дитячі хвороби", схоже і у Бейсік вона теж є.

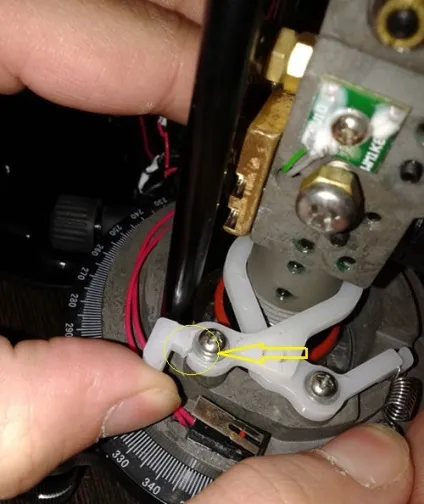

А виявляється вона в тому, що при частому і різкому повороті тумблера включення нівеліра ламається одна деталь блокуючого механізму.

На жаль лікується ця хвороба тільки заміною цієї детальки на нову. Сподіваюся, що розробники звернуть увагу на це проблему і будуть робити ці деталі з міцнішого матеріалу.

В цілому прилад вище всіх похвал, і при належному зверненні ця маленька неприємність з вашим Бейсік не відбудеться.
