Сьогодні ми розглянемо ремонт газової колонки Vektor (Вектор). Нижче я представлю порядок розбирання з фото, покроково, як це роблю Я.

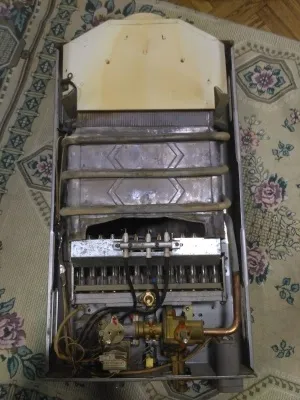

1. Знімаємо з колонки ручки регулювання. Їх тут три. Одна ручка регулювання протоку води, друга ручка регулювання подачі газу на пальник, третя ручка включення режиму повної або часткової подачі газу на пальник (режим ЗИМА / ЛІТО). Відкручуємо саморізи кріплення передньої панелі колонки знизу і зверху, від'єднуємо два роз'єми проводів, що йдуть на дисплей і знімаємо передню кришку.

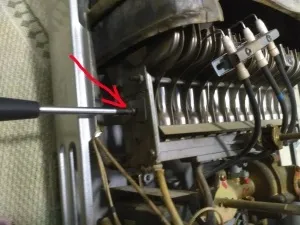

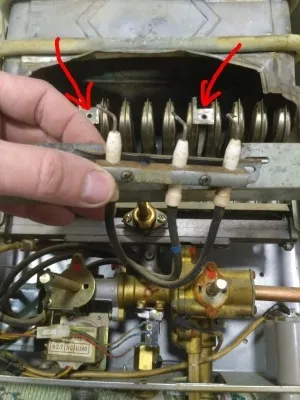

2. Відкручуємо болти кріплення планки з електродами розпалу й електродом іонізації від пальника колонки.

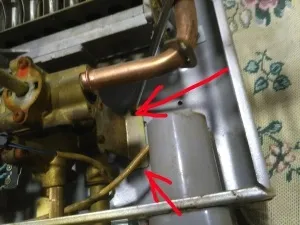

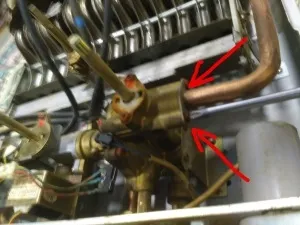

3.Находім болти, які кріплять водогазового блок до корпусу колонки (4 шт.) І відкручуємо їх. З боку газового вузла болти відкручуються без проблем. З боку водяного блоку китайська колонка влаштована так, що болти відкручуються від стіни. Якщо це робити на верстаті, то без проблем. Якщо колонка висить на стіні, то це Вам не вдасться. Або доведеться її знімати, або намагатися відкрутити два болта, які кріплять кронштейн до водяного блоку, що не завжди вдається, тому що зазвичай водяний блок мокрий від конденсату, і болти іржавіють.

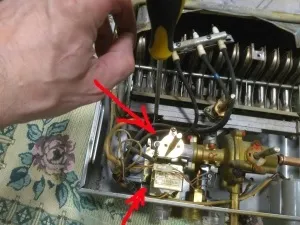

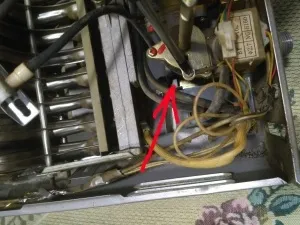

4. Відкручуємо праву трубку теплообмінника від водяного блоку (2 болтика на накидному фланці). Відкручуємо два самореза на кронштейнах, які фіксують пальник, від'єднуємо дріт заземлення, прикручений до газового блоку (жовтий провід). Від'єднуємо всі роз'єми: роз'єм мікровимикача, роз'єм газового клапана, дроти, що йдуть до батарейного відсіку.

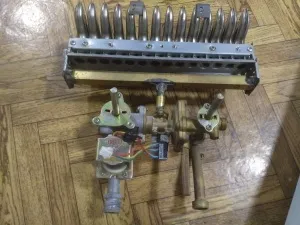

5. Витягуємо з колонки повністю водогазового блок разом з пальником. Непогано ще відкрутити заглушку для зливу води з водяного блоку. Вона довга і буде заважати як розбиранні, так і складанні газової колонки Vektor (Вектор).

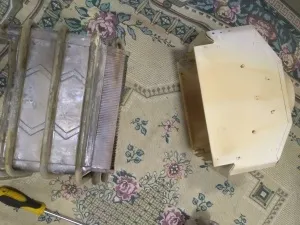

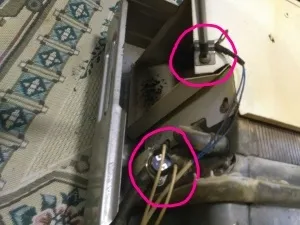

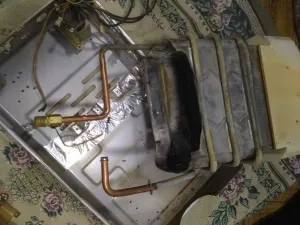

6. Тепер наше завдання витягти з корпусу колонки теплообмінник. Для цього відкручуємо три самореза, які кріплять теплообмінник знизу до задньої панелі корпусу колонки, від'єднуємо від ковпака колонки датчик тяги і від теплообмінника датчик температури, відкручуємо 2 самореза, що кріплять ковпак колонки до корпусу (в самому верху). Нам залишається від'єднати від корпусу патрубок гарячої води теплообмінника, який кріпиться знизу двома саморізами. Теплообмінник і ковпак можна витягати з корпусу. Далі відкручуємо 4 самореза, що з'єднують між собою ковпак колонки і теплообмінник. Власне колонка розібрана на вузли. У корпусі залишається тільки блок розпалу.

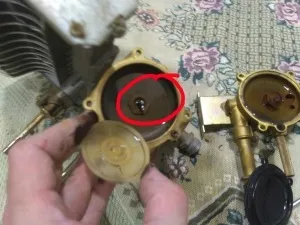

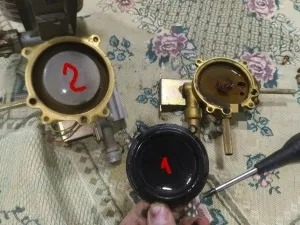

7. Далі розглянемо розбирання водяного блоку газової колонки. Відкручуємо 4 болта на корпусі, розбираємо блок і витягаємо мембрану. У китайських газових колонок зазвичай 2 типу водяних блоків. У цій колонці «великий» водяній блок з двома «вухами» (в народі). Зазвичай колонка не запалюється або слабо гріє саме через цю мембрани. Її я раджу однозначно міняти, якщо розбираєте водяний блок.
8.Есть ще одна деталь водяного вузла, яку раджу міняти однозначно, навіть якщо вона на момент справна. Йдеться про Сальникова вузлі штока. Він викручується з корпусу водяного блоку і змінюється цілком. Заміною кілець окремо ніхто не займається (вони запресовані). Ця деталь є расходников і часто є причиною виходом з ладу колонки. Зазвичай, якщо сальник штока потік, вода капає на мікровимикач, той виходить з ладу, і колонка не включається взагалі. Припустимо, ви замінили тільки мембрану в блоці і вирішили не міняти шток з сальниковим вузлом. Що буде далі? Нерідко події розгортаються так: нова еластична мембрана починає в повну силу працювати і штовхати шток набагато далі, ніж до ремонту. На тій частині штока вже скупчилися бруд і іржа, які швидко вбивають вже задубілі гумове кільце сальника, як ніби його скребуть наждачним папером. Сальник починає текти і Вам доведеться лізти розбирати водяний блок газової колонки заново. І це ще не найгірший варіант розвитку подій! Найстрашніше, що іржавий шток може заїсти. Тоді колонка просто буде продовжувати працювати, коли ви вимкнули воду (не вимкнеться). Це дуже страшно! Хоча колонка і обладнана датчиком перегріву, але поки він спрацює, може статися що завгодно. Дай бог, що постраждає тільки колонка, а не обшпарити паром Вас.
9. Мікровимикач я завжди раджу теж міняти, бо це расходник і він нерідко виходить з ладу. Коштує він недорого.
10. Збірка газової колонки Vektor (Вектор) проводиться в зворотному порядку. Так само не забудьте перед складанням промити теплообмінник і газовий пальник.
