Електропили - це незамінний інструмент на дачній ділянці або в приватному будинку. Вона легко справляється з розпилом товстих гілок, дощок і різного матеріалу з дерева. Навіть найнадійніший інструмент має свій ступінь зносу, періодично потрібно виправляти дрібні або великі поломки. Ремонт електропили своїми руками можливий тільки в деяких випадках і при наявності певних навичок і інструментарію. Найчастіше інструмент доводиться віддавати в сервіс. Але є деякі поломки, які легко виправляються самостійно.

Зміст:

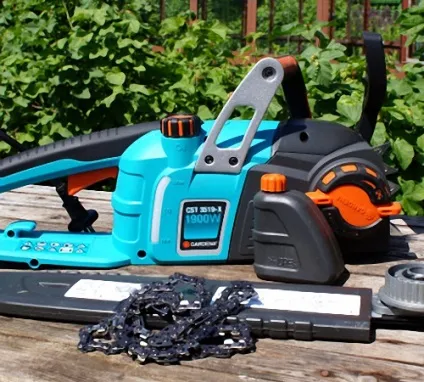

Огляд конструкції електропили ланцюгової

Для того щоб оволодіти навичками ремонту електропила, необхідно розуміти їх конструкцію. Основним елементом, який виробляє різання матеріалу, є пильний ланцюг, яку приводить у рух мотор. Сама ланцюг являє собою сукупність ріжучих ланок, які між собою скріплюються шарнірами. Рух ланцюга проводиться по пластині, яку називають шиною. Виготовляється ця деталь із сталі високої якості, яка не схильна до сколів, подряпин і корозії - це основний показник якості інструменту. По конструкціях виділяються шини:

• зварні;
• цілісні зі знімним наконечником;
• цільні з наконечником, виготовленим з твердосплавних матеріалів.

Зварна шина - це щось, схоже на «сендвіч», який зварюється з трьох складових частин в одну, при цьому в конструкцію вклепивается ведена зірочка. Цілісна конструкція зі змінним наконечником - виріб з одного аркуша, оптимально для інструментів великої довжини. У такій шині основне навантаження лягає на роликовий підшипник веденої зірочки. Цілісна конфігурація дозволяє знизити втрати на тертя на 8-10%. Якщо інструмент з цільної шиною з матеріалів твердого сплаву, то він оптимально підходить для роботи з високим навантаженням, а також для експлуатації в умовах наявності великої кількості піску, пилу і бруду.

1. При роботі з електропилкою будь-якої конфігурації необхідно пам'ятати про можливість виникнення «зворотного удару» - покидька інструменту в сторону виконує роботи людини. Така ситуація виникає, якщо самий кінець пильної шини впирається в оброблюваний матеріал. Щоб уникнути травматизму в такій ситуації, виробники обладнують пили автоматичним гальмом ланцюга.

2. Автоматичне гальмо ланцюга ще називають інерційним приводів, який працює завдяки щитку, що знаходиться перед лівою рукою виконує роботи людини. Перед початком роботи цей щиток ставиться в положення ближче до руки, щоб в разі необхідності він швидко приводився в дію. Якщо виникає момент зворотного удару, то рука оператора упирається в цей щиток і ланцюг зупиняється. Положення змінюється і за рахунок виникає від удару інерції. Така система дозволяє знизити ймовірність ремонту електропила ланцюгових, так як під час удару не пошкодиться основний її механізм.

3. Ще одна система, яка запобігає зносу і поломки - автоматичне змащення ланцюга. У спеціальний резервуар заливається масло, яке під час експлуатації пилки передається через маслонасосів на провідну зірочку і ланцюг. Деякі моделі навіть мають регулювальник подачі масла, так як при різній інтенсивності роботи необхідно різну його кількість. Наприклад, ремонт електропили Макіта має на увазі огляд системи подачі масла.

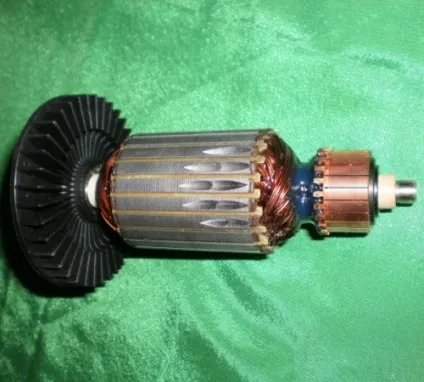

4. У ланцюгових пил з електричним мотором є деякі недоліки або слабкі місця. Один з них - конструкція редуктора. Крутний момент передається на ланцюг через редуктор, який має жорстку зв'язку з якорем електричного мотора. Така конструкція передає всі навантаження на мотор, тобто, якщо в заготівлі містяться тверді вставки або пильний ланцюг затупілась, то вона буде не так гладко ковзати по поверхні. Результатом цього стане перегрів мотора або знос деяких його деталей. Як превентивний захід необхідно своєчасно точити пилу і не тиснути на неї при роботі. Часто надходять в сервісний ремонт електропили Парма з такого роду несправностями.

5. Друге слабке місце пив з електричним мотором - залежність від напруги в мережі. Якщо воно падає, зростає навантаження на мотор, в моделях, які не обладнані термозахистом двигуна, зростаюча навантаження призводить до його згоряння. Але і захист від підвищення температури має недоліки, так як при низькій напрузі вона спрацьовує, знижуючи продуктивність. Наприклад, ремонт електропили Интерскол часто зводиться тільки до підвищення напруги в мережі, після чого інструмент функціонує справно.

Перелік неполадок електропила

1. Якщо пила не включається, необхідно перевірити наявність харчування, цілісність проводів і з'єднань.
2. Якщо в мережі живлення все в порядку, необхідно перевірити гальмо ланцюга, який блокує роботу інструменту. Щоб усунути цю проблему необхідно пересунути щиток гальма в інше положення.
3. Якщо і описані вище заходи не включили пилу, то необхідно перевірити цілісність кабелю і вилки.
4. Якщо знизилася потужність пили, впала продуктивність, необхідно замінити вугільні щітки, які, мабуть, зносилися.
5. Досить часто ланцюг починається зупинятися не відразу, а через деякий проміжок часу. Чим довше експлуатується пила, тим більше стає цей часовий проміжок. Щоб позбутися від цієї проблеми, необхідно замінити стрічку ланцюгового гальма, яка зносилася після закінчення часу.
6. Часто в роботі пилки з'являється неприємний, верескливий звук. Такий звук найчастіше з'являється через нестачу олії в механізмі або через забруднення проводять його борозенок. Усунути несправність просто - залити масло і прочистити борозни.
7. Важливо використовувати при ремонті тільки оригінальні запчастини, які рекомендовані виробником. Якщо використовувати запчастини від сторонніх фірм, це часто призводить до поломок інструменту або виникненням небезпечних ситуацій.
8. Якщо є ушкодження корпусу, то заради власної безпеки пилу необхідно здати в ремонт.
9. Не можна замінювати ріжучі частини інструменту, які не рекомендовані виробником або не підходять за конструкцією.

заточка електропили

Один з елементів пилки, за яким необхідно стежити самостійно - ланцюг. Її необхідно заточувати профілактично, так як в разі затягування з даним процесом, ремонт ланцюгової електропили своїми руками вже неможливо буде зробити. Її необхідно віддавати в сервіс, де заточку справлять на професійних верстатах.

1. Продовження терміну служби пильного елемента:

• перед початком роботи необхідно переконатися, що в заготівлі немає твердих металевих предметів. Якщо станеться контакт ріжучого елемента з металевим предметом, то на ланцюзі залишиться зазубрина або скол, який вже неможливо прибрати;

• не можна проводити роботи на землі, так як поглиблення в грунт заб'є масляні канавки, в результаті чого ланцюг залишиться без нормальної змащення і швидше зноситься;
• необхідно стежити за клином пилки, його не можна допускати, так як це перегріває метал і знижує тривалість його служби.

2. Як визначити, що пилі необхідна заточка. Для цього достатньо звернути увагу на стружки - якщо вони дрібні і трохи темніші, то ланцюг затупілась. Це пояснюється тим, що тупі кромки не знімають необхідний ріжучий шар, це призводить до подрібнення стружки. Також якість заточування пили визначається на підставі візуального огляду, на пильної частини не повинно бути радіусів, пошкоджень у вигляді вирваних ділянок, форма зуба і ріжучої кромки повинна бути такою ж, як на новому інструменті.

Якщо всі ці фактори не відповідають необхідним вимогам, то пила вимагає заточування. Якщо продовжувати роботу на тупий пилі, то це відбитися на продуктивності, а також на терміні експлуатації пилки. При заточених елементах зростає навантаження на мотор, він перегрівається і всі його елементи зношуються швидше зазначеного терміну.

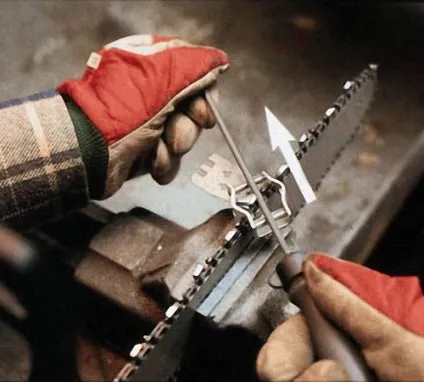

3. Як заточити електропилку самостійно:

• для заточки необхідний спеціальний інструмент, це набір з напилків круглої і овальної форми, оправлення і калібру;
• іноді в набір додатково входить гачок для чищення прорізів ланцюга від стружки;
• круглий напилок об'єднується з оправкой;
• напилок плоскої форми і калібр використовуються окремо;
• ланцюг точать на самій шинку пилки;

• оправлення ставлять на кромку ріжучого зуба, при цьому враховують кут заточування фаски;
• кут заточування встановлюють 30 або 10о, виставляння кута - це найскладніший процес редагування, так як при виставленні невірного кута інструмент виявиться зіпсованим;

• напилок при заточуванні виставляють перпендикулярно щодо шинки, він трохи виступає над зубом при заточуванні;
• заточка проходить в одному напрямку, тобто тільки поступальним рухом, не зворотно-поступальним;
• коли один зуб заточений, ланцюг прокручують і приступають до заточування наступного зуба;
• після того, як напилком оброблені всі крайки зубів, починається обробка обмежувального різу - виступу на ланцюжки, який не має різальних крайок, він розташовуються на одній платівці з зубом. Функція цієї частини - утворювати заглиблення при резе;

• якщо обмежувачі різу сильно виступають, то що ланцюг не буде різати, а тільки лише ковзати, якщо занадто заглиблені, то дерево буде заклинювати ріжучу частину інструменту;
• правка обмежувачів різу проводиться калібром, його прикладають до крайки ріжучих зубів, при цьому торцева планка знаходиться на одному рівні з обмежувачем;
• якщо обмежувач виступає, то його необхідно підрівняти, це проводиться звичайним напилком плоскої форми;
• напилком по обмежувача рухають в перпендикулярній площині в одному напрямку.

4. Заточення пилки на верстаті:

• для заточування на верстаті ланцюг знімається з шинки;
• ланцюг встановлюють на направляючу верстата і натягують роликом і храповиком, які утримують її за ріжучий зуб;
• на верстаті є транспортир, який виставляє кут заточування;
• абразивний круг опускається, з його допомогою знімається незначний шар металу - приблизно кілька десятих часток міліметрів. Це і є процес редагування і заточки ланцюга;
• після редагування одного зуба напрямна переставляється на наступний і так далі;
• такий тип заточки дозволяє витримати жорсткі рамки правки і заточування інструменту;
• якщо є бажання придбати такий верстат для себе, то рекомендується придбати електричний його варіант, а ручний, так як його вартість значно нижче. Верстат дозволяє відсунути ремонт електропила Бош і будь-яких інших виробників.
