РемонтdvdплеераBBK. модель DV315SI
Всім привіт!
У даній статті йтиметься про проблему виходу звукового сигналу в двд плеереbbk.
Отже, надійшов в ремонт двд програвач марки BBK, модель DV315SI, з наступною проблемою:
Плеєр добре працював, відтворював диски, але не було звуку, тобто не працював вихід Audio.
При підключенні плеєра до телевізора проблема підтвердилася. Так як у даного dvd присутній і роз'єм SCART (гребінка або еврораз'ём, хто як називає), то була зроблена спроба включити плеєр через нього, але результат був такий же - зображення було відмінне, а звуку не було.

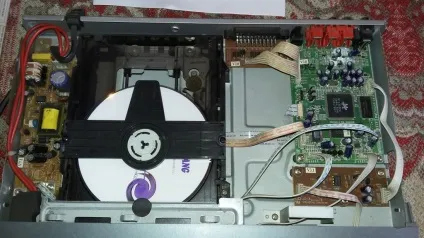

Ну що ж, озброївшись необхідними інструментами, я приступив до розбирання цього апарату. Після зняття верхній кришці, був проведений візуальний огляд, який результатів також не дав.
Так як DVD-програвачі включався, завантажував диски і відтворював їх (без звуку, звичайно), то можна було зробити висновок, що блок живлення знаходиться в справному стані. Тоді я вирішив витягти з корпусу плату, на якій знаходяться процесори (main), для більш ретельного огляду та, якщо буде потрібно, виміру параметрів радіокомпонентів.

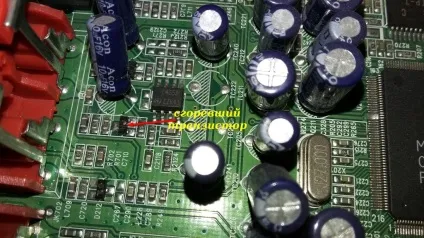

Відкрутивши болти кріплення і від'єднавши всі шлейфи, попередньо запам'ятавши їх розташування, процесорна плата була витягнута. Після цього, я взяв лупу і направив свій «збройний» погляд на місце з'єднання контактів виходу звуку і .... виявив-таки винуватця цієї несправності.
Винуватцем виявився smd транзистор в корпусі SOT-23 з двома літерними значеннями. Одну букву прочитати вдалося, а ось друга була якраз на місці прогара. Для уточнення параметрів цього транзистора я звернувся до схемеdvd плеєра BBK такою самою моделлю, а саме DV315SI. (До речі, схемуdvdплеера bbk, модель dv315s, ви можете абсолютно безкоштовно завантажити з «Бібліотеки» даного сайту).
За схемою було визначено, що даний радіоелемент - це npn транзистор 2SC1815. Скориставшись пошуком в інтернеті, я визначив, що букви були HF.
Ну що ж, тепер залишилося замінити несправний компонент і перевірити наш двд програвач.

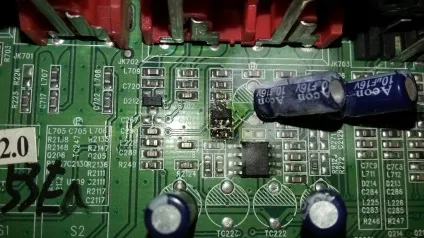

Точно такого ж smd транзистора в наявності у мене не виявилося і я поставив інший, відповідний за параметрами (можна і так).
