Регулятор оборотів кулера
Шум, що видається вентиляторами в сучасних комп'ютерах досить сильний, і це є досить поширеною проблемою серед користувачів. Допомогти в зниженні шуму, видаваного комп'ютерними вентиляторами системного блоку, може регулятор частоти обертання вентилятора або кулера, так як шум, видаваний вентиляторами сильно залежить від його швидкості обертання.
У продажу є різні регулятори, які мають різноманітні додаткові функції і можливості (контроль температури кулера, автоматичне регулювання швидкості вентилятора, залежно від температури і т.д.).
Зменшити швидкість кулера самостійно зовсім не складно,
досить виготовити простий регулятор швидкості обертання вентилятора, схема якого наведена нижче, при цьому не потрібно мати будь-яких спеціальних знань в галузі електроніки, достатньо вміти володіти паяльником і слідувати нескладним інструкції.
У цій статті я розповім Вам як самостійно, при мінімальних витратах, зробити регулятор оборотів для комп'ютерного вентилятора. або як його ще по іншому називають - реобас.
Схема регулятора обертів вентилятора.
Для початку я приведу на малюнку принципову схему регулятора обертів вентилятора:
Схема досить проста, і містить всього три електронних компонента: транзистор, резистор, і змінний резистор. Ця схема - як би, регулятор напруги, що подається на двигун вентилятора, змінюючи напругу, Ми змінюємо частоту обертання вентилятора. При цьому у нас з'являється можливість зменшувати швидкість обертання вентилятора кулера, що призводить до зниження шуму, видаваного їм.
У схему спеціально введений постійний резистор R2, призначення якого обмежити мінімальні обороти вентилятора, для того, що б навіть при найнижчих оборотах забезпечити його надійний запуск. Інакше може статися ситуація, при якій недосвідчений користувач поставить низьку напругу на вентиляторі, при якому він буде продовжувати крутитися на маленьких оборотах, але якого буде недостатньо для його запуску при включенні.
- У схемі застосований досить поширений транзистор КТ815, його нескладно придбати на радіо ринку, або навіть випаять зі старої радянської апаратури. Підійде будь-який транзистор з серії КТ815, КТ817 або КТ819, з будь-якою літерою в кінці.
- Змінний резистор, застосовуваний в схемі, може бути абсолютно будь-яким, відповідним за габаритами, головне, він повинен мати опір 1кОм.
- Постійний резистор може бути будь-якого типу і потужності (але чим менше, тим краще), головне, що б він мав опір 1 або 1.2 кОм.
Монтаж і підключення регулятора швидкості.

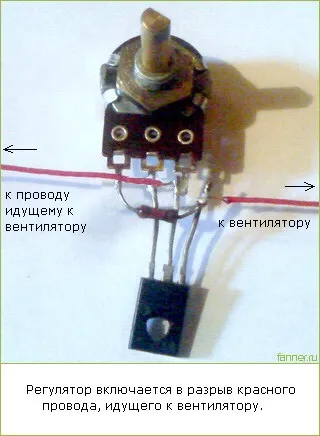

Монтаж всієї схеми здійснюється прямо на ніжках змінного резистора, і проводиться дуже просто (див. Фото):
Підключається наш регулятор оборотів в розрив червоного дроти живлення вентилятора кулера (ланцюг +12 В), як показано на малюнку.
Увага! Якщо у вашого вентилятора є 4 виведення, і їх забарвлення: чорний, жовтий, зелений і синій (у таких 4-х вивідних плюс харчування на них подається по жовтому проводу), то регулятор включається в розрив жовтого дроти.
Готовий, зібраний регулятор оборотів вентилятора встановлюється в будь-якому зручному місці системного блоку, наприклад, попереду в заглушці, п'ятидюймового відсіку, або ззаду в заглушці плат розширення. Для цього сверлится отвір, необхідного діаметра для застосовуваного Вами змінного резистора, далі він вставляється в нього і затягується спеціальної, що йде з ним у комплекті гайкою. На вісь змінного резистора, можна надіти відповідну ручку, наприклад від старої радянської апаратури.
Варто зауважити, що якщо транзистор в Вашому регуляторі буде сильно нагріватися (наприклад, при великій споживаної потужності вентилятором кулера або якщо через нього підключено відразу кілька вентиляторів), то його слід встановити на невеликий радіатор. Радіатором може служити шматочок алюмінієвої або мідної пластини товщиною 2 - 3 мм, довжиною 3 см і шириною 2 см. Але як показала практика, якщо до регулятора підключений звичайний комп'ютерний вентилятор з споживаним струмом 0.1 - 0.2 А, то в радіаторі немає необхідності, так як транзистор нагрівається зовсім незначно.
Так як вентиляторів в системному блоці кілька, то і таких регуляторів обертів, можна виготовити, стільки, скільки Вам необхідно. Розмістивши їх поруч, Ви зможете з зручністю управляти швидкістю обертання вентиляторів, а відповідно і видаються шумом системного блоку, таким чином, вийдуть безшумні вентилятори.
Поставив я КТ829А і 1кОм переменнік.
Без навантаження досить слабо напруга змінюється (до 9 В відпускається). А ось під напругою від 0 до 10.3 В. Якщо ставити самий поганий вентилятор (максимальний CFM що є на ринку), то відмінно буде працювати. За току заміряв: конкретно на моєму 120 мм від БП вентиляторі був від 0.01А до 0.2А. КТ817 гріється при зниженні. КТ829 стабільніший. За 3 хвилини повністю викручені резистора на мінімум - він трохи теплий став.
Дякуємо!
у мене теж вийшло: Кулер 50х50 12v 0,1A, резистор перемінний "B10K" на 10 кому, резистор постійний 1 кОм, транзистор NEC D882 PM25. Плавне регулювання від 3,4v до 11,65v при тому що аккум видає 12,5v. Ціна питання всіх деталюшек, за винятком кулера природно - менше ста рублів. Дякуємо!
Здорова. Ось прочитав статейку. Ось хочу запитати а чи можна зробити так підключити 5 кулер + регулятор швидкості врашенія до одного звичайного USB порту. Зробити підставку з охолодженням для ноута ASUS K52j 15,6 ".
Куллер такі:
4 куллера DEEPCOOL 80х80х25 мм
Максимальна швидкість обертання 1800 об / хв
живлення
Вихідний струм 0.18 А
Вхідна напруга +12 В
додатково
Тип коннектора 3-pin
Регулятор швидкості обертання відсутня
1 кулер DEEPCOOL 120x120x25 мм
Максимальна швидкість обертання 1300 об / хв
живлення
Вихідний струм 0.2 А
Вхідна напруга +12 В
додатково
Тип коннектора 3-pin
Регулятор швидкості обертання відсутня
Підкажи якщо можна додай схему підключення кулер. Заздалегідь Багодаря тобі.
Інженер з СРСР
Ось тому наші ракети падають.
Схема неправильна по суті. Швидкість обертання кулера в ній залежить від коефіцієнта посилення транзистора. А він від температури може змінюється. Відповідно на низьких оборотах буде нестабільна робота.
ВИПРАВЛЯЄМО СХЕМУ!
Викидаємо постійний резистор і підключаємо вільний висновок змінного до мінусової проводу.
Усе! Елементарний еммітерной повторювач. Правда, коли повзунок буде нижче середини, кулер буде зупинятися, оскільки напруга буде нижче 6В. Зате маємо стабільну роботу і при великому коефіцієнті посилення транзистора переменнік може бути будь-який від 470 Ом, до 10-15 кОм.
Всім успішної регулювання!
Миша, дана схема тобі не підійде, так як вона сильно спрощена для простоти повторення, не має стабілізації і має досить низький ККД, а при такій потужності, транзистор буде ну дуже сильно грітися, не кажучи вже про те, що потрібен буде сам по собі досить потужний транзистор (я таких не знаю) з великим коефіцієнтом передачі. Пошукай нормальну схемку, наприклад на сайті cxem.net а на форумі там можуть і порадити що нибуть підходяще.
Хлопців прошу допоможіть Вирішив зробити до 60 вольтової трансформатору зробити регулятор напруги мені потрібно 30вольт вихідної напруги потужність менше 1кіловата Мата трансформатор нема охоти ось і вирішив здолати такий варіант толко мені 13 років досвід є в радіо деталях разберается паяти дуже добре вмію, так ось ближче до справи ще раз повторюю мені не для компа а для блоку живлення можна ісползовать дану схему для блоку живлення підкажіть я буду дуже благоядарен і які намінали використовувати ато я ще не дуже разбіраюсь.ЗАРАНІЕ СПАСИБІ.
Хлопці я не че не купував будинки лежав рекорд ц-275 все звідти знімав навіть нашол транзистор ТК-815 але я спробувала і не став його ставити у нього діопозон маленький взяв звідти пров. резистор і транзистор ТК-940 пост. резистор з могнітли випаяв простий вони менше хоча можна і з телика спаяв 4 штуки на процесор. карту. і на дві сотки спереду і ззаду поставив їх в перід і хвацько регулюю діопозон офігенний схема супер у мен Шаю все 4 чутно тільки жорсткі диск на БП 120 обертів маленькі його вобше не чути звичайно еслиб не було фрто я б не споя в цій справі я не шарю такчто сбасібо за фото
Підкажіть ПЖ. Купив змінний резистор сопрт 10 кому (менше не знайшов), постійний резистор на 1 кім і транзистор КТ815. Дак якщо я це все з'єднаю за схемою вище, я нічого не спалю?
Друзі у мене питання, виручайте. У мене є блок живлення на виході видає 20V, 1.8A, і вентилятор комп'ютерний 12V, 0,27A. Мені потрібно підібрати для них реостат (потенціометр) щоб регулювати обороти вентилятора плавно по всьому колу реостата! Підкажіть з якими характеристиками потрібно купити реостат, з яким опором ітд, я просто в цьому не тямлю, і бажано модель з назвою! Спасибі заздалегідь!
Якщо у кого то НЕ оре. Спробуйте поміняти місцями транзистор! У мене не працювало. але потім все ок.
А транзік реально сильно гріється. Я його клеєм до кулера прикріпив. І норм.
Понишпорив у магазинах, знайшов тільки КТ973, з резисторами взагалі напряг продали тільки на 6.8 КоМ. Збирати хотів як універсальне "реле" (для будь-якого вентиля і постійний резистор взагалі прибрав. З одного вертушкою трохи грівся, але вона не розкручувалася до своїх максимальних обертів (мабуть великі втрати), поскрёб у себе на "складі", і в очі кинувся П216в , зібрав на ньому, втрати практично немає, а для його потужності можна і десяток вертушок припаяти.
