Армований пояс і як його правильно зробити

Приберіть біля будинку армований пояс і будівля довго не простоїть. Це спрощене, але дуже наочний пояснення необхідності посилення стін. Всім, хто збирається побудувати міцний будинок буде корисна інформація про призначення, різновиди та пристрої армопояс.

Що являє собою ця конструкція і які функції вона виконує? Армопояс - стрічка з монолітного залізобетону, яку укладають на декількох рівнях будівлі, що будується.

Заливка армованого поясу виконується в фундаменті, під плити перекриття і під мауерлат (опорні балки крокв).

Даний спосіб посилення виконує чотири важливі функції:

1. Підвищує просторову жорсткість будівлі.
2. Захищає фундамент і стіни від тріщин, викликаних нерівномірною осіданням і морозним обдиманням грунту.
3. Не дає важким плит перекриття продавити крихкий газо і пінобетон.
4. Надійно з'єднує кроквяну систему даху зі стінами з легких блоків.

Основним матеріалом для підвищення жорсткості стін був і залишається залізобетон. Для невеликих госпбудівель можна використовувати менш потужний армопояс з цегли. Він являє собою 4-5 рядів цегляної кладки, ширина якої дорівнює ширині несучої стіни. У шов кожного ряду на розчин укладається сітка осередком 30-40 мм зі сталевого дроту діаметром 4-5 мм.

В яких випадках потрібен армопояс?

Посилення стін армованим поясом потрібно не завжди. Тому не потрібно даремно витрачати гроші на його пристрій в наступних випадках:

• під підошвою фундаменту залягає міцний грунт (скельний, великоуламковий або крупний пісок, що не насичений водою);
• стіни зводяться з цегли;
• будується одноповерховий будинок, який перекривається дерев'яними балками, а не залізобетонними панелями.

Якщо ж на ділянці залягають слабкі грунти (пилоподібний пісок, суглинок, глина, лес, торфовище), то відповідь на питання чи потрібен армирующий пояс, очевидний. Не обійтися без нього і в тому випадку, коли стіни будуються з керамзитобетонних або пористих блоків (піно або газобетонних).

Це крихкі матеріали. Вони не витримують переміщень грунту і точкових навантажень від міжповерхових плит перекриття. Армопояс виключає ризик деформування стін і рівномірно розподіляє навантаження від плит на блоки.

Для арболітових блоків (товщина стіни не менше 30 см, а марка міцності не нижче В2,5) армопояс не потрібен.

Для мауерлата.

Дерев'яна балка, на яку спираються крокви, називається мауерлат. Вона не може продавити піноблок, тому комусь може здатися, що під неї армопояс не потрібен. Однак, правильна відповідь на дане питання залежить від матеріалу, з якого побудований будинок. Кріплення мауерлата без армопоясу допускається для цегляних стін. Вони надійно тримають анкера, якими мауерлат кріпиться до них.

Якщо ж ми маємо справу з легкими блоками, то армопояс залити доведеться. В газобетоні, пінобетон і керамзитових блоках анкерні кріплення надійно зафіксувати неможливо. Тому дуже сильний вітер може відірвати мауерлат від стіни разом з дахом.

Для фундаменту.

Тут підхід до проблеми посилення не змінюється. Якщо фундамент буде змонтований з блоків ФБС, то армопояс однозначно необхідний. Причому його потрібно робити в двох рівнях: на рівні підошви (підстави) фундаменту і на його верхньому зрізі. Таке рішення захистить конструкцію від інтенсивних навантажень, що виникають при підйомі і осаді грунту.

Для бутобетонних стрічкових фундаментів також потрібне посилення армованим поясом, хоча б на рівні підошви. Бутобетон - економічний, але не стійкий до переміщень грунту матеріал, тому армування йому необхідно. А ось монолітної «стрічці» армопояс не потрібен, оскільки її основа - сталевий об'ємний каркас.

Немає необхідності в пристрої даної конструкції і для суцільної фундаментної плити, яку заливають під будівлі на слабких грунтах.

Під які види міжповерхових перекриттів потрібен армопояс?

Під панелі, які спираються на керамзитобетонні блоки, газо або пінобетон, армований пояс потрібно робити в обов'язковому порядку.

Під монолітне залізобетонне перекриття його можна не заливати, оскільки воно рівномірно передає навантаження на стіни і міцно пов'язує їх в єдину просторову конструкцію.

Армопояс під дерев'яне перекриття, яке спирається на легкі блоки (газобетонні, керамзитові, пінобетонні) не потрібно. В цьому випадку під балки досить буде залити опорні майданчики з бетону товщиною 4-6 см, щоб виключити ризик продавлювання блоків.

Хтось може нам заперечити, вказавши на ряд випадків, коли армопояс під дерев'яне перекриття поверху заливається. Однак, в цьому випадку посилення потрібно не тому, що дерев'яні балки на бетонних подушках здатні продавити кладку, а для підвищення просторової жорсткості коробки будівлі.

Як правильно зробити армопояс?

Технологія пристрою армованого поясу жорсткості нічим не відрізняється від методики заливки монолітного фундаменту.

У загальному випадку вона складається з трьох операцій:

• Виготовлення арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Певні тонкощі і нюанси в роботі з'являються в залежності від зони розташування армопоясу.

Армований пояс під фундамент

Відповідаючи на питання, як зробити армований пояс під фундаментом (1 рівень), скажімо, що його ширина повинна бути на 30-40 см більше ширини опорної частини основної бетонної «стрічки». Це дозволить суттєво знизити тиск будівлі на грунт. Залежно від поверховості будинку товщина такого пояса жорсткості може становити від 40 до 50 см.

Армований пояс першого рівня роблять під всі несучі стіни будівлі, а не тільки під зовнішні. Каркас для нього виготовляється методом в'язки арматурних хомутів. Сварка застосовується тільки для попереднього з'єднання (прихватки) основної арматури в загальну просторову конструкцію.

Заливку такого пояса бетоном рекомендується робити за один прийом, щоб виключити стики, що знижують міцність. Діаметр основної арматури може становити від 16 до 20 мм. Діаметр поперечних хомутів 8-10 мм, а їх крок - не більше 20 см.

Армояс другого рівня (на фундаменті)

Ця конструкція по суті є продовженням стрічкового фундаменту (бутобетонного, блочного). Для її армування досить використовувати 4 стрижня діаметром 14-18 мм, зв'язавши їх хомутами діаметром 6-8 мм.

Якщо основний фундамент - бутобетонний, то проблем з установкою опалубки під армопояс не буває. Для цього потрібно залишити в ній вільне місце (20-30 см) для установки арматурного каркаса з урахуванням захисного шару бетону (3-4 см).

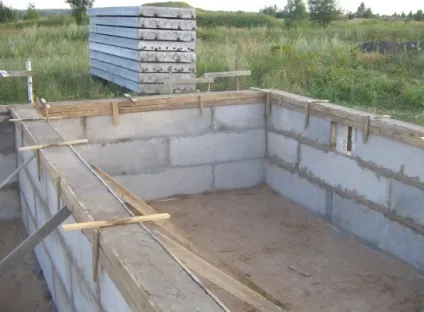

З блоками ФБС ситуація складніша, оскільки опалубка для них не ставиться. В цьому випадку слід застосувати дерев'яні бруски-розпірки, які знизу підпирають опалубні щити. Перед установкою на щити набивають обрізки дощок, які виступають за габарити опалубки на 20-30 см і не дають конструкції зміститися вправо або вліво. Для з'єднання опалубних щитів по верху дощок прибивають короткі бруски-поперечки.

Варіант кріплення опалубки армопоясу на фундаментних блоках.

Спростити систему кріплення можна за рахунок використання різьбових шпильок. Їх попарно ставлять в щити опалубки на відстані в 50-60 см. Затягши шпильки гайками, ми без дерев'яних підпор і поперечок отримуємо досить міцну і стійку конструкцію для заливки бетону.

Дана система підходить і для опалубки, яку вимагає армопояс під плити перекриття.

Шпильки, які будуть залиті бетоном, потрібно звернути в пергамін або нанести на них трохи машинного масла. Це полегшить завдання їх вилучення з бетону після його затвердіння.

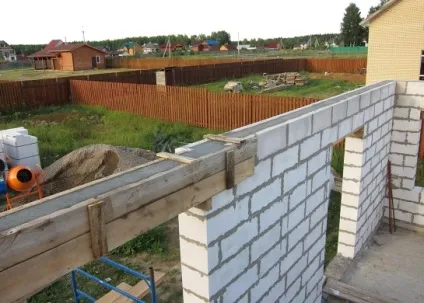

Армопояс під плити перекриття.

В ідеалі його ширина повинна бути рівною ширині стіни. Це можна зробити в тому випадку, коли фасад буде повністю облицьовуватися плитних утеплювачем. Якщо ж для декорування вирішено використовувати тільки штукатурний розчин, то ширину армопоясу доведеться зменшити на 4-5 сантиметрів, щоб залишити місце для пінопласту або мінеральної вати. В іншому випадку в зоні укладання пояса жорсткості з'явиться наскрізний місток холоду дуже солідних розмірів.

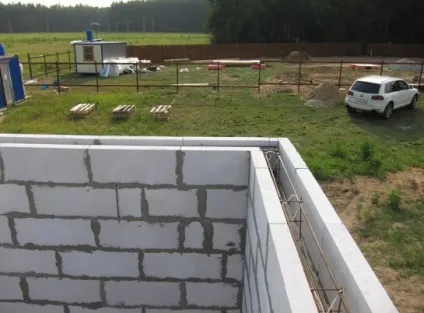

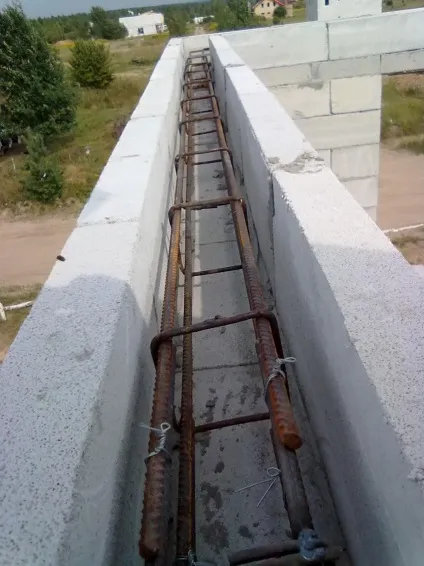

Роблячи армопояс на газобетоні, можна використовувати і інше рішення. Воно полягає в установці по краях кладки двох тонких блоків. У простір між ними поміщається сталевий каркас і заливається бетон. Блоки виконують роль опалубки і утеплюють пояс.

Якщо товщина газобетонной стіни 40 см, то для цієї мети можна використовувати перегородкові блоки товщиною 10 см.

При меншій товщині стіни можна своїми руками вирізати в стандартному кладочном блоці порожнину для армопоясу або купити готовий газобетонний U-блок.

Армований пояс під мауерлат

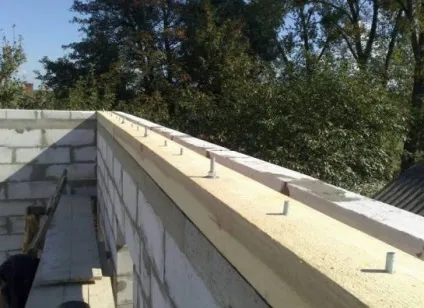

Головна особливість, якої армопояс під мауерлат відрізняється від інших видів посилення - наявність в ньому анкерних шпильок. З їх допомогою брус міцно фіксується до стіни без ризику відриву або зсуву під дією вітрових навантажень.

Ширина і висота арматурного каркаса повинні бути такими, щоб після замонолічування конструкції між металом і зовнішньою поверхнею пояси з усіх боків залишилося не менше 3-4 см захисного шару бетону.
