Регістри опалення пристрій, види, плюси і мінуси

Регістром опалення називають опалювальний прилад, виготовлений із сталевих труб. Як правило, це саморобні опалювальні прилади, основна перевага яких полягає в низькій вартості. Для того, щоб зробити регістр опалення потрібні труби, вмілі руки і пачка електродів (зрозуміло, ще й зварювальний апарат).

У чому відмінність між регістром опалення і радіатором опалення?

Відмінною особливістю регістрів опалення є горизонтальне розташування труб, при якому тепло в простір передається випромінюванням. Частка конвективної теплопередачі при цьому мала.

Слід зазначити, що з сталевих труб роблять не тільки регістри, але і ефективні радіатори опалення, але в них труби розташовані вертикально, утворюючи напрямні для руху висхідних конвективних потоків нагрітого повітря. Слід зазначити, що у радіатора переважаючим способом передачі тепла є конвекція.

Саме в основному способі теплопередачі полягає відмінність між радіатором опалення їх сталевих труб і опалювальним регістром.

При використанні в конструкції сталевих труб рівного діаметра, регістр опалення, при порівнянні з радіатором, в значній мірі програє по інтенсивності передачі тепла від теплоносія в навколишній простір.

Саме з цієї причини, прагнучи збільшити площу поверхні, що випромінює, регістри роблять з труб більшого діаметру, ніж при використанні в конструкції радіатора. Зазвичай це труби діаметром від 35 до 150 мм. Кількість горизонтальних труб в конструкції регістра може бути будь-яким, але найчастіше їх 2 або 4.

Як влаштований регістр опалення

Для виготовлення найпростішого регістру опалення беруть два відрізка сталевої труби і заварюють у них по одній боковині. До вільних кінців приварюють подачу і обратку. На протилежному боці ділянки труби для забезпечення руху теплоносія роблять перемичку з труби діаметром дорівнює або перевищує діаметр труби подачі.

При такій конструкції рух теплоносія можливо тільки в одному напрямку від труби подачі до труби обратки. Для забезпечення міцності конструкції між трубами встановлюють додаткові ребра жорсткості.

Замість перемичок у вигляді ребра жорсткості іноді використовують додатковий відрізок труби, створюючи додатковий перетік для руху теплоносія. В цьому випадку в конструкції регістра на його протилежному боці від врізки труби подачі необхідно встановлювати зливний кран.

Справа в тому, що наявність додаткового перетікання на дільниці, розташованій ближче до вступної трубі, призводить до утворення малого кола руху теплоносія: частина води з цього перетоку стікає вниз, що знижує інтенсивність прогріву труби по довжині. До того ж падає швидкість руху теплоносія, а це призводить до його застою в віддаленому ділянці труби і замулювання. Для виправлення становища і прочищення регістра від можливого забруднення використовують той самий зливний кран.

види регістрів

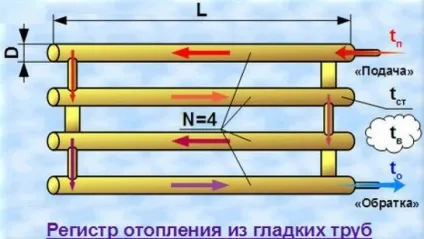

Регістри, виготовлені з окремих відрізків труб (секцій) називаються секційними. Як вже було сказано раніше, між ними для забезпечення руху теплоносія, встановлюють вертикальні відрізки труб (перетоки). Місця врізки труб, а також зміна діаметрів, створює додаткове гідравлічне опір, знижує швидкість руху теплоносія.

Цієї проблеми немає у змієвидного регістра опалення, конструкція якого є металеві петлі з вигнутою сталевої труби, розташовані горизонтально. Прикладом змієвидного регістра опалення може служити полотенцесушитель.

Конструкція змієвидного регістра більш ефективна з точки зору теплопередачі. У такому приладі опалення є тільки один напрямок для руху теплоносія, немає зон застою і перетоків.

Залишається додати, що в принципі, регістр опалення можна виготовити не тільки зі сталевих, але і з мідних і нержавіючих труб. Було б бажання і фінансові можливості. Можна також експериментувати з видами труб, використовуючи не тільки гладкокатанние, а й профільні труби.

Переваги та недоліки регістрів опалення

Регістри опалення мають гранично просту конструкцію, що є запорукою їх міцності і надійності. Вони стійкі до гідравлічних ударів, практично не дають течі і десятиліттями не виходять з ладу. У них просто нема чому ламатися.

Єдиним недоліком цього пристрою є малопривабливий зовнішній вигляд і громіздкість. Саме з цієї причини регістри опалення знайшли своє застосування при обігріві виробничих приміщень і допоміжних будівель (гаражів, теплиць і т.д.)

Монтаж регістрів опалення багато в чому залежить від діаметра використовуваних труб і їх довжини. Якщо розмір дозволяє, їх роблять навісними і кріплять до стіни, або встановлюють на спеціально виготовлені опори.

У яких системах опалення використовують

Регістри опалення можна використовувати в будь-яких опалювальних системах. Вони відмінно працюють як з водою, так і з антифризом.

Ще один спосіб використання регістра складається в установці в нижній частині труби електричного нагрівача з терморегулятором і наступному нагріванні теплоносія за допомогою електричної енергії. Єдиною умовою при цьому є установка у верхній частині приладу розширювального бака об'ємом не менше 0,1 від обсягу всього використовуваного в регістрі теплоносія. При цьому регістр опалення можна розглядати як автономну опалювальну систему з природною циркуляцією в мініатюрі, що дуже зручно при обігріві господарських будівель великої площі.

Регістр опалення простий, надійний і недорогий прилад, виготовити який можна своїми руками. Він незамінний для обігріву господарських і виробничих приміщень
