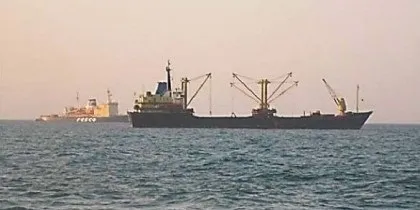

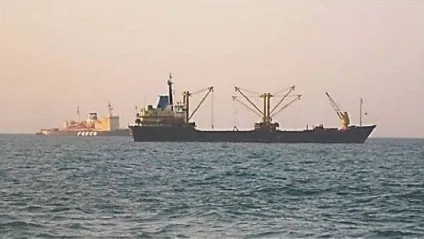

Рангоут - це металеві і дерев'яні конструкції несучі на собі вантажопідйомний пристрій і забезпечення вогнів. державного прапора і антенн.На промислових судах до рангоуту ставляться вантажні щогли, стріли, сигнальні щогли, гюйс-шток, гафель.

Вантажні щогли судів несуть на собі вантажні стріли або інші вантажопідйомні пристрої і одночасно можуть виконувати всі функції щогл.

Перша від нас називається фок-щогла

Друга щогла від носа називається грот-щоглою.

У загальному випадку щогла представляє сталеву трубчасту циліндричну або конічну конструкцію.

Верхній кінець щогли називають топом. нижній - шпором.

За конструкцією вантажні щогли поділяються на одиночні, П-образні, Л-образні і триногі.

Рей - металева або дерев'яна частина рангоуту, яка кріпляться до щогл.

Якщо на щоглі не один рей, то нижній рей на фок-щоглі називається фок-рей, на грот матчі - грот-рей.

Верхній рей на фок-щоглі називається - фор-марса-рей. на гроті - грот-марса-рей.

Гафель - розташовується на грот-щоглі нижче грот-реї під кутом (якщо на щоглі є грот-рей). Нижня частина гафеля зв. п'ятою, верхня - НОКом.

У нок гофре врізаний шків для проходу фала.

Флагшток - металевий або дерев'яний шток, встановлений на кормі судна, який призначений для розподілу державного прапора.

Гюйс-шток - встановлюють в носовій частині судна, служать він для кріплення якірного сигналу.

Такелаж судна - сукупність снастей, службовців для підтримки і кріплення рангоуту, а також підйому і спуску вантажів, шлюпок, трапів, сигналів і ін.

Також поділяються на стоячий і біжить.

Стоячий такелаж служить для жорсткого кріплення рангоуту.

Снасті стоїть такелажа кріплять нерухомо і не призводять через блоки, до них відносяться:

Ванти - снасті стоїть такелажу, якими укріплюють щогли і стінки з боків.

Верхні кінці вант кріпляться за обухи на толі щогли або на кінцях Салінг «майданчик на щоглі«. нижні кінці через талреп до спеціальних обушком. які прикріплені до фальшборту або на палубі біля бортів.

Залежно від найменування щогл судна. останні носять назви фока-ванти, грот-ванти.

Штаги-троси йдуть від топа щогли або стеньги до носа судна в діаметральної площині і розкріплювати щогли або стеньги в поздовжньому напрямку.

Штаги можуть бути фока-штаги, фор-стень-штаги, грот-штаги, грот-стень-штаги.

Контр-штаги-троси йдуть від толу щогли або стеньги до корми судна (в ДП)

Контр-штаги можуть бути: Фоко-контарштагамі, грот-контр-штаги, фор-стень-штаги, грот-стель-штаги.

Бакштаг - снасті стоїть такелажу, що підтримують верхні частини рангоуту, труб, шлюпбалки з боків.

Фордуна - снасті стоїть такелажу, розкріплювати стеньги з боків і ззаду.

Штаг-Карнак - горизонтальна снасть, що заводяться між снастями.

Якщо ця снасть заводиться між стеньгами, то вона отримує назву стень-штаг-Столярні.

До біжить такелажу належить:

фали, лопорятолей, шкентеш горіння, бурундуки відтягнення.
