Ракета-носій «схід», моделіст-конструктор

«Схід» - так називалася серія одномісних космічних кораблів-супутників, призначених для польотів по навколоземній орбіті. Перші радянські космонавти Ю. А. Гагарін, Г. С. Титов, А. Г. Миколаїв, П. Р. Попович, В. Ф. Биковський, В. В. Ніколаєва-Терешкова на кораблях цього типу в цілому 259 разів облетіли навколо земної кулі, провели в космосі 381 годину і встановили 21 світовий рекорд. У їх числі рекорди висоти польоту, тривалості, дальності та інші.

Що ж являв собою цей космічний корабель? «Схід» мав сферичний спускний апарат, який є одночасно кабіною космонавта, і приладовий відсік з бортовою апаратурою і гальмівною руховою установкою. Маса з останньою сходинкою ракети-носія становила 6,17 т, довжина - 7,35 м, маса останнього ступеня - 4,75 т, а спускається - 2,4 т, діаметр його дорівнював 2,3 м. Космічні кораблі « Схід »виводилися на орбіту триступеневої ракетою-носієм з шістьма двигунами загальною потужністю 20 млн. л. с.

Після цього було багато космічних стартів. Розумні автомати - розвідники всесвіту літали до Місяця, Венери і Марса. З'явилися багатомісні пілотовані космічні кораблі серії «Союз» і відмінно обладнані космічні станції «Салют». Але люди вічно пам'ятатимуть «Схід», тому що на цьому кораблі був здійснений перший політ людини в космос.

Наш юний друг! Публікуючи креслення моделі ракети-носія «Восток», ми сподіваємося, що вона зацікавить тебе. З нею можна виступати на всесоюзних і міжнародних змаганнях. Може бути, вона стане твоєю першою моделлю і, як знати, першою сходинкою на шляху в космос.

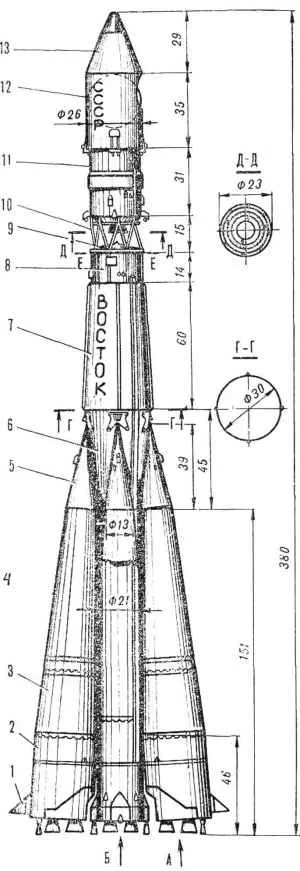

Мал. 1. Модель-копія ракети-носія космічного корабля «Восток»:

1 - стабілізатор (4 шт.), 2 - циліндр бічного блоку (4 шт.), 3 - конус бічного блоку (4 шт.), 4 - центральний блок, 5 - обтічник бічного блоку (4 шт.), 6 - нижній конус, 7 - верхній конус, 8 - втулка, 9 - бобишка, 10 -переходная ферма, 11 - корпус третього ступеня, 12 - обтічник космічного корабля, 13 - конус обтічника.

Модель-копія ракети-носія (рис. 1) в масштабі 1 100 має довжину 380 мм. Перш ніж приступити до її виготовлення, зробіть оправлення (рис. 3). Краще, якщо вони будуть виточені з металу, але можна з деревини або оргстёкла. Потім .з картону або фанери виготовте шаблони розгорток (рис. 2).

Виріжте по шаблонах з креслярського паперу заготовки моделі-копії. Склеювати їх треба на оправках столярним клеєм. Після того як склеїли заготовку і дали їй трохи підсохнути, покрийте її двічі емалітом, попередньо зачистивши шви. Після цього, закріпивши оправлення в патроні токарного верстата, обріжте конічні деталі 3, 6 і 7 до зазначеного на кресленнях розміру.

Зсередини склеюються встик деталі для міцності з'єднайте паперовими пелюстками на клею (див. Рис. 3).

Обтекатели бічних блоків 5 (див. Рис. 1), а також обойми під двигуни в бічних і центральному блоках виточите з липи і вклейте на епоксидної смолі ЕД-5. Центральний блок 4 другого ступеня моделі-копії склейте на оправці. Коли він просохне, покрийте двома шарами клею АК-20. Перехідну ферму 10 виточите з дюралюмінію, доопрацювати надфілями і приклейте до корпусу 11 третього ступеня. Конус обтічника 13 виточите на токарному верстаті з берези і для центрування завантажте свинцем.

За перетину Е-Е зробіть роз'єм моделі. Для цього вклейте дерев'яну бобишку 9 довжиною 8-10 мм в перехідну ферму 10. До бобишками прикріпіть парашут з мікастрічкових паперу Ø 350 мм. Він укладається в верхній конус 7, з'єднаний гумовим амортизатором з бобишкою 9.

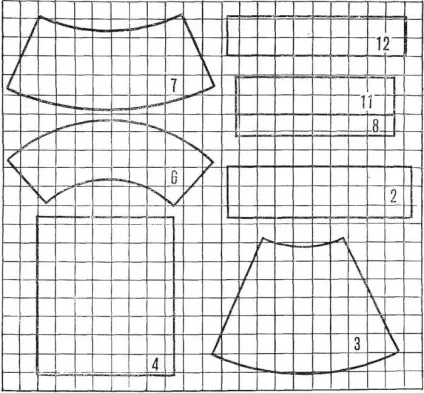

Мал. 2. Розгорнення паперових частин моделі.
