Саморобні ВИСОКОВОЛЬТНИЙ ГЕНЕРАТОР

В інтернеті є чимало схем для отримання високої напруги в домашніх умовах - на строчника, на MOTах з мікрохвильовки, котушки Тесла та інше. Однак самим найпростіший спосіб - на основі трансформатора рядкової розгортки телевізора і транзистора. Трансформатор можна видерти зі старого лампового ч / б телевізора.

Була знайдена найпростіша схема - строчник, потужний біполярний транзистор, 2 резистора. Це блокінг-генератор зібраний на транзисторі. Він практично не потребує налагодження - має всі відразу заробити.

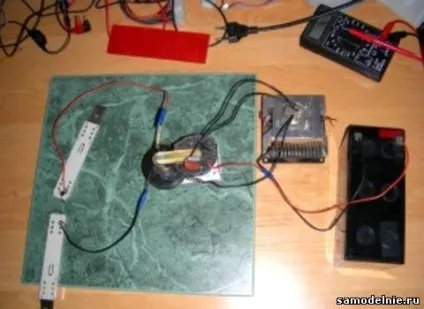

Приступаємо до створення саморобного генератора високої напруги. Акуратно розібравши строчник - видаляю панель кенотрона, первинні обмотки, відкусивши кусачками від контактної групи:

Залишаю вторинну високовольтну обмотку, що складається з безлічі витків тонкого дроту, феритовий сердечник, корпус, контактну групу. Намотую свої обмотки емальованому мідним дротом на корпус контактної групи: Перша: 7 витків приблизно 1 мм діаметром. Друга: 3 витка приблизно 1.5 мм.

Обмотки мотав в одну сторону - кінці припаяв до контактної групи. Зверху зафіксував і заізолював ізоляційною стрічкою. Збираю строчник в зворотному порядку. Взагалі, товщина і кількість витків можна варіюватися. Що було під рукою - то і зробив. Довжина розряду, в цілому, близько 3 сантиметрів.

Провів безліч експериментів і виявив багато цікавих речей: Один провід заземлений на батарею, другий підключений до звичайної лампочки. Усередині іонізується аргон, яким вона заповнена, створюючи красиві ефекти. Також її можна брати руками - іонізація ще сильніше.

Розряд можна зловити на металевий предмет, тримаючи його в руці. Оскільки частота генератора висока - виникає скін-ефект, тобто струм проходить по поверхні шкіри, не зачіпаючи нервових закінчень, відповідно не повинно виникати больових відчуттів. Безпосередньо ловити розряд на шкіру не можна - можна отримати опік. Недовго думаючи, взяв пінцет в руку і сунув його до вільного електроду генератора. Другий заземлений на батарею. З'явився розряд і сильний біль в руці: отримав досить потужний удар струмом. Експеримент повторювати не став - дуже неприємно. Заміряв споживаний «струм холостого ходу» - без розряду, близько 2 А при напрузі 12 В. Це близько 25 Ватт споживаної потужності. При наявності розряду - споживання змінюється незначно.
