Нове сімейство відрізнялося хорошою аеродинамікою, оригінальним дизайном зовнішності та інтер'єру. Для виготовлення кузовних деталей, які найбільш піддаються корозії, використовується оцинкований метал, а нерухомі скла (вітрове, заднє і бічні) вклеєні в кузов.
Навіть у седанів багажний відсік дуже місткий для свого класу, а хетчбеки і універсали, в яких можна складати спинки задніх сидінь, можуть і зовсім служити для перевезення досить габаритних вантажів, наприклад, холодильника.

Як і ВАЗ, Богдан 2110 непогано підходить для далеких подорожей по вітчизняних дорогах - цьому сприяють хороші динамічні показники, комфортна підвіска і невисокий витрата палива.
Заводська гарантія на автомобілі «десятого» сімейства - 35 тис. Км або 2 роки, в залежності від того, що настане раніше. Багато офіційні дилери дають ще й власну, більш тривалу, гарантію, скорочуючи при цьому міжсервісні пробіги в півтора-два рази.
У цьому посібнику наведено рекомендації по ремонту та експлуатації автомобілів ВАЗ / Богдан 2110/2111/2112 з інжекторними шестнадцатиклапанного двигунами об'ємом 1,5 і 1,6 л.

1.5i
Об'єм двигуна: 1 499 см3

Дверей: 4/3/5
Коробка передач: механічна

Показує приблизну швидкість руху автомобіля (в км / год).

Служить для відображення сумарного пробігу автомобіля (в км).

Лічильник добового пробігу

Лічильник добового пробігу дозволяє визначити пробіг автомобіля за окремий проміжок часу (наприклад, за час останньої поїздки). Щоб обнулити показники лічильника добового пробігу використовується спеціальна кнопка скидання.
Примітка
Скидання лічильника добового пробігу здійснюється тільки на нерухомому автомобілі.

Показує приблизну частоту обертання колінчастого вала двигуна (в оборотах на хвилину). Для отримання значення частоти обертання необхідно помножити на 100 число на шкалі, на яке вказує стрілка.
Червона зона (ділянка шкали, заштрихований червоним) означає режим роботи двигуна на підвищеній частоті, що небезпечно для двигуна.

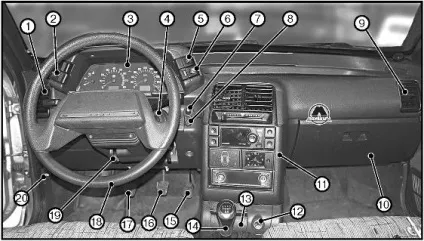

1. Лівий бічний дефлектор, 2. Перемикач зовнішнього освітлення, 3. Комбінація приладів, 4. Замок запалювання, 5. Кнопка вимикача задні протитуманні ліхтарів, 6. Кнопка вимикача обігріву заднього скла, 7. Ручка регулятора підсвічування приладів, 8. Датчик іммобілайзера з індикатором, 9. Правий боковий дефлектор, 10. ящик рукавички, 11. Центральна консоль, 12. Прикуриватель, 13. Передня попільничка, 14. Важіль перемикання передач, 15. Педаль акселератора, 16. Педаль гальма, 17. Педаль зчеплення, 18. Рульове колесо, 19. Важіль фіксації рульової колонки, 20. Ри аг відмикання замка капота.

Комбінація приборів:

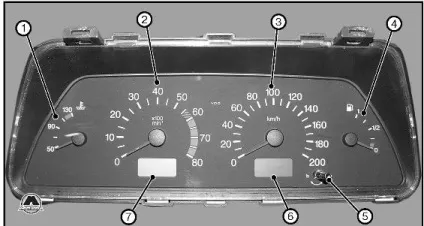

1. Покажчик температури охолоджуючої рідини, 2. Тахометр, 3. Спідометр, 4. Покажчик рівня палива, 5. Кнопка скидання лічильника добового пробігу, 6. Дисплей одометра і лічильника добового пробігу, 7. Дисплей годин.
УВАГА
Не допускати такого режиму роботи двигуна, при якому стрілка тахометра знаходиться в червоній зоні (понад 5500 об / хв).

Покажчик температури охолоджуючої рідини

Перехід стрілки даного покажчика в червону зону шкали вказує на перегрів двигуна. В цьому випадку слід перевірити роботу термостата і електровентилятору системи охолодження.
УВАГА
Не допускати, щоб двигун працював в режимі перегріву (понад 110 ° С).

Покажчик рівня палива

Блок управління між передніми сидіннями:

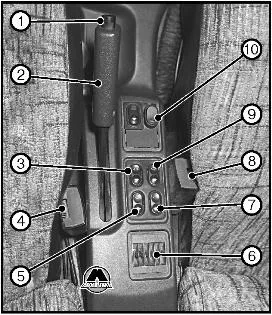

1. Кнопка важеля стоянкового гальма, 2. Важіль стоянкового гальма, 3. Вимикач склопідіймача передньої лівої двері, 4. Замок ременя безпеки водія, 5. Вимикач склопідіймача задніх лівих дверей, 6. Заглушка (резервне місце для установки вимикачів додаткового обладнання), 7 . Вимикач склопідіймача задніх правих дверей, 8. Замок ременя безпеки переднього пасажира, 9. Вимикач склопідіймача передньої правої двері, 10. Блок управління зовнішніми дзеркалами заднього виду.

Центральна консоль:

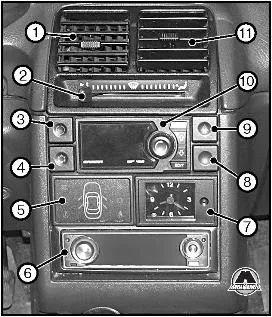

1. Лівий центральний дефлектор, 2. Важіль управління заслінками розподільника повітря, 3. Вимикач рециркуляції, 4. Заглушка (резервне місце для установки вимикача додаткового обладнання), 5. Блок індикації бортової системи контролю, 6. Автомагнитола, 7. Годинники, 8. Заглушка (резервне місце для установки вимикача додаткового обладнання), 9. Кнопка вимикача аварійної світлової сигналізації, 10. Блок управління опаленням, 11. Правий центральний дефлектор.
При включенні запалювання даний покажчик відображає приблизну кількість палива в баку. Якщо паливо в баку майже закінчується (залишилося менше 7-9,5 літрів), стрілка наближається до значення «0» на шкалі і загоряється відповідний індикатор. попереджає про необхідність заправки. В цьому випадку рекомендується заправитися паливом якомога швидше.

Індикатори покажчиків поворотів

При включенні одного з покажчиків поворотів (лівого або правого), відповідний індикатор починає блимати в комбінації приладів.

Індикатор включення аварійної сигналізації

Даний індикатор загоряється одночасно з увімкненням аварійної світлової сигналізації.

Попереджувальний індикатор CHECK ENGINE

Короткочасне загоряння індикатора при включенні запалення свідчить про самодіагностики системи, при відсутності несправності індикатор гасне. У разі виявлення несправності в системі, індикатор блимає або горить постійно.
УВАГА
Рух з палаючим індикатором CHECK ENGINE заборонено.

Індикатор включення габаритного світла

Даний індикатор загоряється при включенні зовнішнього освітлення автомобіля.

Попереджувальний індикатор про недостатній рівень гальмівної рідини

Світиться червоним при зниженні рівня гальмівної рідини в розширювальному бачку головного гальмівного циліндра нижче мітки «MIN».
УВАГА
При загорянні індикатора під час руху автомобіля, подальший рух заборонено до усунення причин несправності.

Індикатор дальнього світла фар

Даний індикатор загоряється синім світлом при включенні дальнього світла фар.

Індикатор системи зарядки

Даний індикатор загоряється червоним світлом при включенні запалення і гасне після пуску двигуна. Яскраве загоряння лампи або її світіння в півсили при працюючому двигуні вказує на слабке натяг (обрив) ременя приводу генератора або на несправність в ланцюзі системи зарядки.

Індикатор включення гальма стоянки

Індикатор загоряється червоним світлом при активації стоянкового гальма.

Індикатор аварійного падіння тиску масла

Даний індикатор загоряється червоним світлом у разі падіння тиску масла в двигуні.
УВАГА
Рух автомобіля світиться індикатор аварійного падіння тиску масла може привести до серйозних пошкоджень двигуна.

Попереджувальний індикатор недостатнього рівня моторного масла в картері двигуна

Даний індикатор загоряється в разі, якщо рівень моторного масла в картері двигуна досяг гранично допустимого мінімуму.
Примітка
Перед тим як долити масло в двигун, необхідно переконатися у відсутності витоків.

Попереджувальний індикатор недостатнього рівня рідини в бачку склоомивача

Даний індикатор загоряється в разі, якщо в бачку склоомивача залишається менше одного літра омиває рідини.

Попереджувальний індикатор падіння рівня охолоджуючої рідини

Даний індикатор загоряється при зниженні рівня охолоджуючої рідини на холодному двигуні нижче допустимої межі.
Примітка
Перед тим як долити охолоджуючу рідину в систему необхідно переконатися у відсутності витоків.

Попереджувальний індикатор виходу з ладу ламп сигнальних вогнів

Даний індикатор загоряється в разі перегоряння ламп стоп-сигналів, габаритних вогнів або покажчиків поворотів.

Попереджувальний індикатор зносу гальмівних колодок

Даний індикатор загоряється при натисканні на педаль гальма при включеному запалюванні і горить до виключення запалення в разі, якщо товщина накладок гальмівних колодок передніх коліс досягла значення 1,5 мм. В цьому випадку необхідно замінити гальмівні колодки новими.

Попереджувальний сигнал про непристебнутий ремінь безпеки

Даний світловий сигнал загоряється на панелі приладів в разі, якщо при працюючому двигуні ремінь безпеки водія не пристебнутий.
