Підсилювач кадрових імпульсів побудований за схемою диференціального підсилювача. охопленого глибокої гальванічної зв'язком:

на базу VT6 подається сигнал з вихідного каскаду, забезпечуючи тим самим стабільність його роботи, а також з датчика котушок: резистор R27 через C13, R26, забезпечуючи стабілізацію розміру по вертикалі і його лінійність.

резистор R21-загальна емітерной навантаження.

З диференціального каскаду (з колектора VT4) сигнал надходить на транзистор VT7, включений за схемою фазоінвертора.

Режим роботи VT7 задається падінням напруги на резисторі R19, яке залежить від R18.

Конденсатор C14 оберігає схему від самозбудження.

Колекторна навантаження: резистори R31, R29.

C12 виконує роль вольтдобавки для підвищення коефіцієнта посилення.

Емітерной навантаження-резистор R32.

Вихідний каскад кадрової розгортки виконаний на потужних транзисторах VT8, VT9.

Діоди VD2, VD3 стабілізують режим VT8.

VD4 коммутірующій- забезпечує замикання VT8 при відмиканні VT9.

Резистор R33- обмежувальний (сімметрізірующій).

Харчування схеми здійснюється від джерела живлення напругою + 28V

Паралельно кадровим котушок включений еквівалентний резистор R51, що оберігає вихід від самозбудження.

При роботі вихідного каскаду спочатку працює VT8 (промінь в цей час у верхній частині екрану).

Потім, у міру зменшення амплітуди "пили", ток поступово зменшується, VT8 закривається і починає працювати VT9, причому його ток поступово збільшується. При досягнення моменту, коли сигнал досягає максимуму (в момент "зриву генерації" задає генератора) відхиляє промінь знаходиться в украй нижній точці екрану.

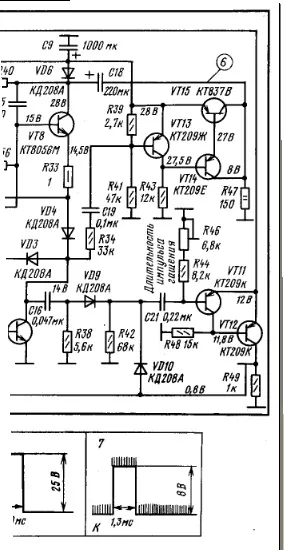

При Зворотному Ході VT9 закривається, а VT8, навпаки, відмикається, повертаючи тим самим промінь (практично миттєво) знову в вверхнем точку екрану. Для комутації транзисторів вихідного каскаду використовується ланцюг Зворотного Хода на VT13, VT14, VT15, VD6 і конденсатора вольтдобавки C18. Ці елементи необхідні в зв'язку з малим напругою живлення. Застосування генератора імпульсів зворотного ходу дозволило збільшити розмах вихідної напруги до 47V.

Генератор імпульсів зворотного ходу

Під час ПХ (коли присутня пила з задає генератора) транзистор VT13 відкритий за рахунок зміщення на дільнику R39, R41, а транзистори VT14, VT15- закриті. При цьому C18 заряджається до напруги харчування + 28V.

У момент ОХ (припинення генерації задає, закриття VT9 і відкриття VT8) на базу VT13 через ланцюг R34, C19 проходить позитивний імпульс. VT13 закриється, а VT14 і VT15, навпаки-відкриються. Напруга на колекторі VT8 збільшиться за рахунок розряду конденсатора C18 і достічнет майже 50V, забезпечивши тим самим потрібний розмах сигналу в кадровій котушці відхиляє.

Це-ж напруга через R29 і R31 практично миттєво відкриє VT8, повернувши тим самим промінь в крайнє верхнє положення.

по-перше буде недостатній розмах сигналу на кадровій котушці, що призведе до зменшення розміру растра

По-друге буде знижена точність комутації транзисторів вихідного каскаду, що може привести до їх перегріву

При ОХ яскравість променя повинна зменшуватися, інакше на екрані ми побачимо Лінії Зворотного Хода (ЛОХ).

Замикання яскравості відбувається в яркостном каналі блоку кольоровості, а керуючий імпульс для цього формується в генераторі гасіння. виконаному на транзисторах VT11 і VT12.

Генератор гасіння виконаний за схемою чекає мультивібратора. Під час ПХ кадрів транзистор VT11 відкритий (струм бази протікає через ланцюг R44, R46). При ОХ на базу VT11 приходить положітелний імпульс з вихідного каскаду через ланцюг C16, VD9, замикаючи його і відкриваючи VT12, на колекторної навантаженні якого (R49) утворюється позитивний імпульс амплітудою до 11V. Тривалість імпульсів можна регулювати підлаштування резистором R46.

Цей імпульс подається на модуль кольоровості. де служить для гасіння яскравості променя під час ОХ кадрової розгортки, а також для виділення цветоразностного сигналу.

В сучасних телевізорах кадрова розгортка виконана на спеціалізованих мікросхемах.

При цьому управління режимами і параметрами роботи (розмір, лінійність) здійснюється через сервісний режим.
