Рабица своїми руками
Рабица своїми руками виготовляється при наявності нескладного саморобного пристосування. Як зібрати самому таку установку? Для цього необхідно знати принципи плетіння такого роду сіток і мінімальні навички по слюсарній справі. Рабица має ряд переваг перед іншими сітками, зроблених з дроту. При її виготовленні не потрібно точкове зварювання, а при невеликих обсягах виробництва в домашніх умовах можна обійтися без електроприводу. Завдяки цьому все більше чоловіків намагаються виготовити ручне пристосування для плетіння сітки рабиці своїми руками, щоб самим робити сітку для власних потреб, при наявності вільного часу. Є, звичайно, і готові заводські пристосування для цих цілей, але для разового використання вони фінансово себе не виправдовують.
Більшість видів сітки формується з плоских спіралей, з'єднаних між собою. Вся суть полягає у формуванні цих звивистих змійок з оцинкованої або чорної дроту. Для цього служить ряд механізмів для натяжки і намотування. Механізм натяжки потрібен для того, щоб не було надмірної закрутки або навпаки. Якщо спіраль виходить гвинтом, то її важко вплітати в основне полотно, сітка буде плутатися і мати поганий вигляд. Провід може йти то м'якше, то жорсткіше. Тому регулювання необхідна. Оскільки дріт при згинанні сильно деформується і треться об формувальні деталі верстата, обов'язковою має бути мастило, наприклад відпрацьованим машинним маслом. Механізм системи навивки має нерегульовані розміри і визначає форму і параметри осередку. Під час формування витків потрібно відразу направляти рядок так, щоб вона впліталась в полотно сітки, потім потрібно обрізка.
Почнемо поетапно розглядати саморобний пристрій для виготовлення рабиці. Основним робочим механізмом є блок навивки, що складається з шнека (гвинтовий втулки, вітаера) і навивальні пластини або ножа. Саме ці дві деталі формують форму спіралі і найбільше зношуються. Тому матеріал для їх виготовлення слід підібрати особливо міцний. Ніж, обертаючись, формує витки потрібного розміру, а шнек - робить крок (відстань між ними) однієї довжини. В результаті сітка виходить з однаковою осередком. Пластина навивки - плоска сталева смуга з отвором на кінці (для кріплення до обертає рукоятці). Часто, якщо використовується дуже жорстка дріт, пластину злегка закручують по формі гвинта, але не більше ніж на 60 градусів. Чим більша жорсткість сировини, тим більший градус. Шнек являє собою сталеву розжареної трубу зі спіралевидним прорізом по всій довжині. Якщо виготовити її кустарним способом, тобто пропиляти струмочок у звичайній трубі, то конструкція буде мати малий ресурс і швидко розбовтається. Краще замовити готову розжареної кручені втулку. Потрібно зауважити, що ніж повинен вільно обертатися в трубі, але зазор не повинен перевищувати 1 мм.

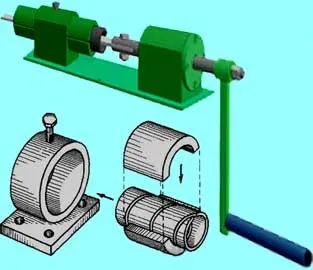

Загальна схема верстата показана на малюнку. Розташування основних частин верстата може бути іншим, головне, щоб було зручно однією рукою обертати рукоятку, а інший направляти вплітаються спіраль. Перше, що потрібно зробити - це не допустити сплутування дроту під час плетіння. Для цього в середину бухти можна поставити перевернуте відро і на кінець дроту надіти вантаж - наприклад шматок дюймової труби, або зробити просту конструкцію, як на малюнку. Це запобіжить кільцювання. Довше кінець проводять через натяжні ролики, зазор між якими регулюється гвинтом. В кінці провід вставляється в механізм навивки і прокручується в тестовому режимі кілька разів, поки на виході не стане виходити правильна форма. Потрібно простежити, щоб рядок виходила рівною. Щоб перевірити це, потрібно на вазі подивитися уздовж неї. Якщо рядок у вигляді гвинта закручується вправо або вліво, то потрібно регулювати натяжні ролики. Домігшись ідеального виходу дротяних рядків, можна починати крутити сітку спіраль за спіраллю, відразу вплітаючи їх.
Як видно зробити верстат своїми руками не так вже й складно. Деякі майстри самостійно змогли виготовити установки з електричним приводом з елементами автоматики. Так, наприклад, підрахунок кількості витків сильно відволікає і легко збитися, тому встановивши контролер, який зможе підраховувати кількість витків і відключати систему навивки від двигуна за допомогою передавального механізму, можна значно полегшити свою роботу. Навіть без застосування електромотора можна виключити підрахунок хвиль про себе. Роблять це за допомогою калькулятора. На рукоятку в зручному місці кріпиться магніт, а на станині герконовий контакт, що замикається при наближенні магніту. У калькуляторі витягуємо кнопку «дорівнює» і акуратно припаюємо доріжки на платі до висновків контактів. Коли все готово, включаємо калькулятор, і натискаємо кнопки «1» і «плюс». Тепер при кожному повному обороті рукояті на дисплеї з'явиться також кількість хвиль спіралі. Ще однією інновацією може стати особлива конструкція столу, на якому встановлюють трубу на деякій висоті від поверхні. Через цю трубу перекидаємо полотно і, щоб сітка не з'їжджала, підвішуємо кілька гирьки на гачках. Після вплетення черговий рядки, вантаж перемещаем, а сітку зрушуємо під нову спіраль.
Не дивлячись на простоту збірки, такий станочек не годиться для створення невеликого бізнесу з виробництва рабиці. Продуктивність такого обладнання не дозволяє робити сітку в таких обсягах, щоб це приносило істотний прибуток. Для цього краще використовувати автоматизовані верстати надійних виробників.
