Проводка в лазні чи сауні своїми руками

І який же українець не хоче побудувати лазню, щоб мати можливість попаритися в вихідний день? Вона стала необхідним атрибутом будь-якого дачної ділянки. Будівництво лазні має свої нюанси. І вони не обмежуються особливим пристроєм банної печі або розташуванням полиць в парній. Електропроводка в лазні теж виконується за особливими правилами, що відрізняється від використовуваних при прокладанні кабелів і проводів в приміщеннях заміського будинку.

Баня відрізняється наявністю двох додаткових факторів, що впливають на електробезпека: підвищеною вологістю повітря і високою температурою. Додамо до цього, що стіни лазень робляться дерев'яними, що також накладає певні обмеження як на використання електроматеріалів, так і на способи прокладки кабелів і установки розеток, світильників.

Проте, проводка в лазні своїми руками може бути виконана, і досить-таки успішно. Розглянемо, як правильно це зробити.

Початок почав: виконання проекту

Ні, вам не потрібно користуватися послугами спеціалізованої проектної організації, оформляти дозвільні документи або запрошувати інспектора перед введенням в дію електропроводки лазні. Якщо, звичайно, вона не знаходиться за межами вашої ділянки, що є рідкістю. Баня - це окрема будівля, харчуватися вона буде по окремій лінії, приєднана до комп 'вступного щитка після вузла обліку. А це означає відсутність необхідності будь-яких погоджень.

Але проект необхідний. Ось покрокова інструкція для його виконання:

• скласти список навантажень приміщень лазні, вирішити, чи будуть вони розбиті по групах;
• визначитися, як провести електрику від вступного щитка будинку до лазні - кабелем в землі або повітряною лінією.
• вибрати перетин для живильної лінії;
• вибрати місце, де влаштувати контур заземлення;
• вирішити, чи потрібен розподільний щиток;
• вибрати захисні апарати (автоматичні вимикачі та УЗО);
• скласти схему електропроводки;
• вибрати марки розеток, вимикачів, світильників, обігрівачів.

перелік навантажень

Найпростіша електропроводка в лазні включає в себе тільки освітлення передбанника. Часом більшого й не потрібно, адже раніше не було і цього. Лазні навіть топилися «по чорному» - яка тут ще електропроводка? Але перспектива роздягатися в темряві тепер нікого не вражає.

Але, якщо вже висвітлювати передбанник, чому не виконати освітлення парилки? Так з'являється друга група світильників.

Баня використовується не тільки, щоб помитися, вона ще й є місцем для культурного відпочинку, де люди збираються, щоб посидіти за столом, поспілкуватися. А між справою - і попаритися. Залежно від пристрастей і смаків господаря будівлі, в передбаннику або кімнаті відпочинку можуть бути розміщені різні електроприлади: від телевізора або опалювальних приладів до кондиціонера або витяжної вентиляції. Для їх підключення будуть потрібні розетки.

Зазвичай підігрів води в бані проводиться піччю з дров'яним опаленням. Але іноді для цього використовують електронагрівачі. Їх, відповідно, теж потрібно включити в загальну схему електропроводки.

Тепер, коли перелік бажаних навантажень складено, необхідно їх скласти, щоб визначитися з перетином лінії живлення. Але перед цим залишилося ще вирішити, яким буде харчування: трифазним або однофазним. В принципі, це теж визначається характером навантаження. Якщо не планується установка трифазних споживачів (котла, вентиляторів або кондиціонера), то тягнути до лазні три фази нема чого. П'ятижильним кабель або СІП коштують дорожче трьохжильного, та й на комутаційні і захисні апарати доведеться витратитися.

живить лінія

Склавши потужності електроприладів, отримуємо сумарну її величину. По ній розраховується загальний споживаний струм.

При однофазному навантаженні:

При трифазної навантаженні:

З цього току вибираємо перетин провідників живильної лінії, накинувши відсотків 10-20 на можливе збільшення навантаження. Але спочатку визначаємося, як будемо доставляти електрику до лазні.

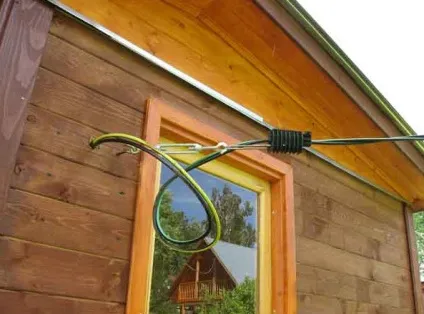

Є два способи. Перший - прокласти кабель в землі, другий - протягнути повітряну лінію самонесучим ізольованим проводом (СІП).

Перший спосіб є дуже естетичним. Він, на відміну від прокладки по повітрю, не псує зовнішній вигляд ділянки. Кабелю не видно, так як він захований під землею.

Але він дорожче і складніше. Кабель для прокладки потрібен обов'язково броньований, марки виробів, які використовуються для внутрішньої електропроводки будівель, не підійдуть. Пов'язано це з тим, що він проходить в землі, що є не тільки агресивним середовищем, що руйнує ізоляцію, а й схильної до руху. Грунт, особливо навесні, здатний зміщуватися, всі його переміщення передаються кабельних лініях, які відчувають при цьому зусилля на злам.

Якщо вступної щиток знаходиться всередині будинку, то кабель на баню доведеться заводити туди. Під фундаментом (якщо в ньому заздалегідь не закладені труби для прокладки) це зробити не вийде. Значить, кабель піде по стіні, пройде крізь неї і повинен буде дістатися до щитка. Іноді виконати це естетично не реально.

Але ще менше естетично може виглядати повітряна лінія. До того ж при її плануванні варто враховувати розташування дерев на ділянці, а також не варто її прокладати близько до інших лініях, щоб вона не завадила електрикам при ремонті. Але цей спосіб буде, безсумнівно, простіше і дешевше.

Тепер вибираємо перетин провідників лінії. Зробити це можна по цій таблиці або за допомогою спеціального калькулятора.

При виборі величини струму або потужності округляем в бік найближчого більшого значення з таблиці. Допускається застосування алюмінієвого кабелю перетином 16 мм 2 і більше, при меншому перерізі використовується тільки мідь.

Вибір перетину електропроводки лазні і захисних апаратів

При наявності великої кількості світильників і розеток їх доцільно розбити на групи. Однак старатися на цьому терені не варто. Якщо сумарне навантаження всіх розеток не перевищує 10 - 16 А, а освітлювальних приладів - 10 А, то особливого сенсу в цьому немає. Досить живити розеткову і освітлювальну мережі від різних автоматів.

Але, якщо всередині одна розетка і пара світильників, то і для такого розбиття немає передумов. Одного автомата буде досить.

При наявності обігрівачів ситуація змінюється. Їх краще підключати окремою лінією, так і експлуатувати буде зручніше. Якщо підігрів не потрібен - автомат харчування можна просто вимкнути. Якщо для підігріву води використовується електронагрівач, то для його захисту буде потрібно окремий автомат. Те ж саме - для кондиціонера, пральної машини.

Вибір перетину електропроводок лазні проводиться за принципом, описаним вище для вибору перетину кабелю живлення. Тільки значення струмів або потужностей підставляються для суми навантажень групи споживачів, що живляться кабельною лінією. При підключенні до одного кабелю групи розеток кабель її має однаковий перетин на всьому протязі.

Але, як показала практика, для мереж освітлення досить мідного кабелю на 1,5 мм 2. а для розеток - 2,5 мм 2. Менше вибирати не варто, незважаючи на те, що всередині сучасних світильників прийнято встановлювати світлодіодні або енергозберігаючі лампи, що мають низький струм.

Проводка в будь-якій лазні виконується тільки мідними кабелями, застосування алюмінію заборонено.

Про енергозберігаючі та світлодіодні лампи не зайвим буде нагадати, що вони при роботі вимагають вентиляції, і недовго служать в герметичних світильниках, які потрібно встановити в лазні. Перегрів світлодіодних ламп не допустимо, а в схемах управління обох цих видів освітлювальних приладів при підвищеній температурі швидко виходять з ладу електролітичні конденсатори.

Для підвищення безпеки харчування освітлювальних приладів можна виконати через понижуючий трансформатор на напругу 12 або 36 В.

Вибір автоматичних вимикачів для захисту електропроводки проводиться за тими ж струмів, що і їх кабелі. Точніше сказати, автомат повинен захищати кабельну лінію, не допускаючи її перегріву струмами перевантаження. Тому, навіть якщо до лінії перетином 1,5 мм 2 підключена всього лише одна лампочка на 10 Вт, вибір автомата краще провести по допустимому току кабелю.

Крім того, розеткові групи потрібно захистити за допомогою УЗО. Баня - приміщення з підвищеною вологістю, а пристрій захисного відключення допоможе відключити лінію, якщо виникнуть струми витоку.

Тепер складається схема розташування електропроводки в лазні - і вперед, починаємо монтаж. Один лише порада: якщо у вас є свій знайомий електрик, який знає, як зробити електропроводку в лазні, нехай він перевірить ваші розрахунки і малюнки.

Вимоги до монтажу електропроводки в лазні

Монтаж електропроводки в лазні потрібно виконувати, дотримуючись вимог ГОСТ Р 50571.12-96. У ньому приміщення парилки (сауни) розбите на кілька зон.

У першій зоні можна встановлювати тільки гріють воду елементи. Зона 2, обмежена по висоті рівнем 0,5 м, не має підвищених вимог до теплостойкости застосовуваної ізоляції. Електрообладнання, розташоване в зоні 3, має без шкоди для себе витримувати температуру в 125˚С. При наявності в зоні 3 кабелів вони повинні мати ізоляцію, розраховану на роботу при температурах не менше, ніж 170˚С.

Ту ж температуру повинна тримати і кабелі, що проходять по зоні 4. Але там можна розташовувати тільки пристрої для автоматичного керування системою нагріву води: термостати, температурні обмежувачі. При температурі в цій зоні вище 140˚С автоматика повинна від'єднати його.

Освітлювальні прилади повинні мати захист не менше IP54 (вказується на корпусі або в паспорті). Розташовувати їх потрібно тільки на стінах, на стелі це робити заборонено. Те ж саме відноситься і до розподільних коробок.

Приклад вологозахищенного світильника IP54

Заборонено також виконувати електропроводку лазні всередині сталевих труб і по металевим лотків, навіть, якщо вони будуть заземлені. Для цієї мети підійдуть ПВХ гофра, пластикові або поліпропіленові труби. У заземленою металевою трубою виконується тільки введення в приміщення лазні кабелю живлення або СІП, виведення від контуру заземлення.

Жорсткі вимоги до опору контуру заземлення лазні не пред'являються, але він повинен бути. Висновок від контуру підключається до РЕ-шині розподільного щитка.

Якщо ви врахуєте ці прості вимоги, електропроводка в лазні, виконана своїми руками, буде надійною та безпечною.
