Провітрювання теплиці: варіанти, пристрої, відповідність вимогам

Заповітна мрія городників - цілий рік вирощувати свіжі овочі, ягоди, зелень і навіть екзотичні плоди. Їх прагнення реалізувати на захищеному грунті, а багатий і багаторазовий урожай забезпечить не тільки полив, підживлення рослин, а й правильно організоване провітрювання теплиці своїми руками.

Сьогодні відомі не тільки природні, але й ефективні автоматичні способи корисної вентиляції.

Є складні установки, що організують регулярне провітрювання дозовано і в потрібний час, не допускаючи потоку холодного повітря до рослин. Але тільки заводська система провітрювання теплиць повністю відповідає всім вимогам екології та безпеки.

Вимоги до провітрювання

• Циркуляція повітря забезпечує функціонування всіх чинників зростання рослин.
• Природного провітрювання через звичайні тепличні кватирки і торцеву двері в спеку недостатньо.
• Ідеально, якщо температура тут не вище +30 градусів. та до того ж при невеликому притенении в спекотні літні дні.
• Системи провітрювання повинні забезпечувати адекватну сприятливу вентиляцію всі 24 години і без нашого втручання.

Види систем провітрювання

Сучасні провітрювачі для теплиць від виробників різноманітні і функціональні.

Найчастіше це електричний механізм, але іноді і гідравлічний або біметалічний. Перерахуємо особливості окремих таких систем і способи їх установки.

електричний пристрій

• Такий вид завжди оснащений термореле і вентилятором.
• Чи включається система автоматично при зниженні температури до запрограмованого мінімуму.
• Важлива перевага установки - в чіткому регулюванні при необмеженої потужності.
• Ми можемо помістити цю компактну систему в будь-якому місці теплиці, а постійно контролювати не треба - і це ще один плюс.
• Дані автопроветрівателі для теплиць встановимо самостійно: їх монтаж швидкий і нескладний.

Зверніть увагу! Працездатність цих механізмів залежить від електроенергії, і її тимчасове відключення може погубити врожай. Альтернатива - допоміжний акумулятор або спеціальні батареї на даху.

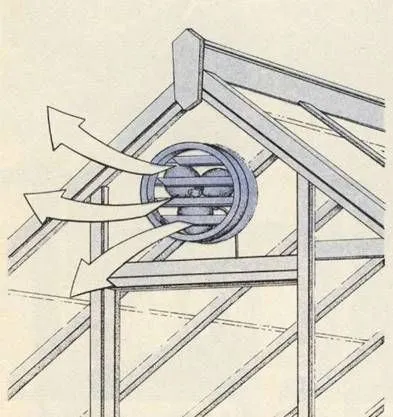

Електричні вентилятори в вікні, в кватирці менш потужні, але так само затребувані.

Інноваційні прилади з певною програмою легко встановлюються в кватирці. Тоді при підвищенні температури по сигналу датчика вентилятор включається.

Автономні гідравлічні, біметалічні системи

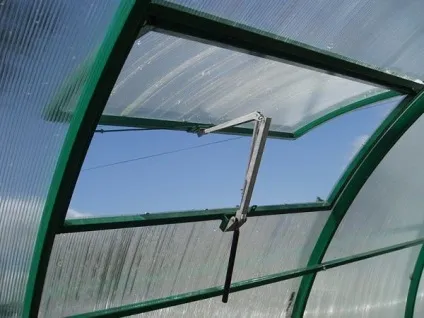

На фото - автоматичне провітрювання в теплиці.

Біметалічні установки зроблені з металопластикових пластин з різною швидкістю теплового розширення, які від нагрівання згинаються, легко відкриваючи кватирки, при охолодженні ж закривають їх.

Зверніть увагу! Зробити такий варіант вручну важкувато, а от установка готових автоматів регулювання температури і навіть вологості з фіксацією цих показань на датчиках окупиться нам в найкоротший термін.

Мінус: на великі фрамуги ці системи не розраховані.

• Дані пристрої придатні для фермерських теплиць будь-якого розміру. їх ціна залежить від потужності і складності системи.

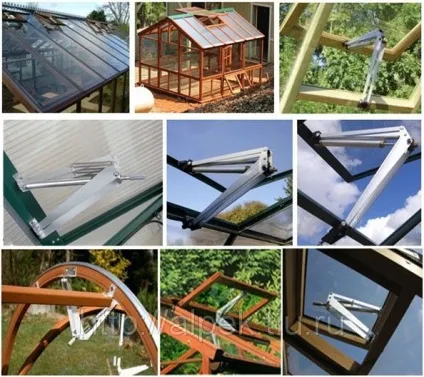

• Автопроветрівателі з гідравлічним механізмом відкривають фрамуги вагою до 5,5 кг з максимально ефективним просвітом в 30,5 см.
• Дані механізми виготовлені з міцного і легкого алюмінію, працюють цілодобово і без електрики.
• Принцип роботи простий: при зміні ваги на одній з 2 сторін важіль нахиляється подібно коромисла - і фрамуга відкривається.
• Коли повітря охолоне, піднімається друге плече, і фрамуга сама закривається.
• Саме гидроцилиндр керує таким підняттям-опусканням.

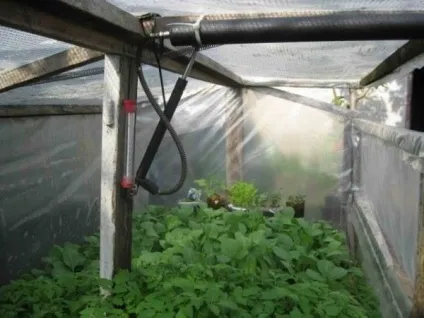

Гідравлічна автоматична система провітрювання

• Обидва плеча важеля - дві сполучені ємності. Це пристрій для провітрювання теплиці має і загальну ємність, яка герметично утримує в собі повітря і є градусником, що сигналізує гідроциліндра.
• Коли у внутрішній ємності повітря охолоджується і стискається, ємність всмоктує частина води через шланг, зовнішній противагу тепер легше, значить, гідроциліндр повертає пружину.

Плюс: система працює без електрики.

До речі, саме за таким принципом ми можемо зробити автопроветріваніе теплиці своїми руками.

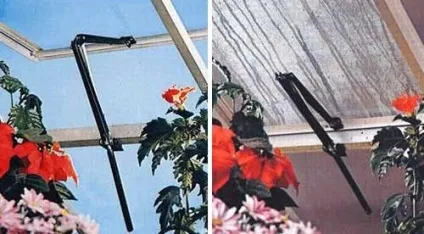

Зараз популярні кватирки-автомати на гідравлічних масляних штовхач. При неприпустимому підвищенні температури шток виштовхується - і кватирка відкривається. Але циліндр треба захистити від сонця, а кватирку оснастити страхувальної стрічкою.

природне провітрювання

Обмін повітря в теплиці

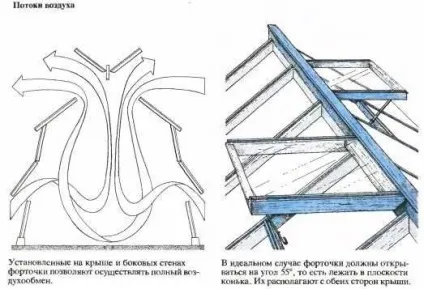

Продумаємо і природне провітрювання. Для цього забезпечимо циркуляцію повітря через торцеві і бічні кватирки, двері: в невеликому приміщенні цей найпростіший спосіб більш доцільний і ефективний, ніж установка дорогих автоматів. Варто лише відкрити двері та кватирки дачної теплиці - і користь значна.

Економна автономна вентиляція

Саморобний гідравлічний механізм

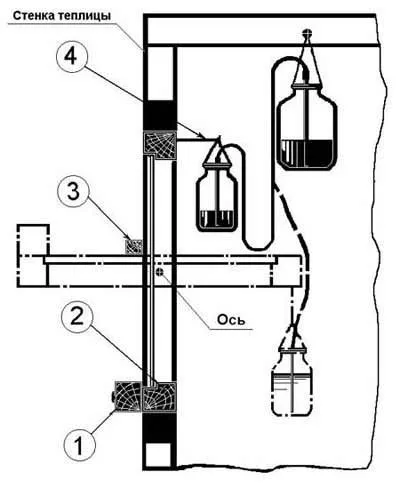

Провітрювач теплиць: 1 -протівовес (брус); 2 - кватирка; 3 - обмежувач; 4 - цвях.

Дві скляні банки - трилітрова і 0,8 мл допоможуть нам влаштувати автоматичне провітрювання через кватирку, що відкривається горизонтально по центру осі з упором з бруса.

Монтаж механізму містить 3 моменту.

1. У велику банку наллємо 800 мл води і закатати кришкою. Потім просвердлити цю кришку і вставити туди латунну або мідну трубку, щоб залишилося 2 мм до дна, герметизируем отвір.
2. В поліетиленовою кришці зробимо отвір для трубки від крапельниці з тим же відстанню до дна. Герметизуємо отвір, після чого одягнемо кришку на 800-грамову банку, заздалегідь наливши туди 200 г води. У нас вийшов саморобний пневмогидравлический сифон.
3. Цвяхами прикріпимо брус - противагу зовні до нижньої фрамузі, а на верхню підвісимо малу банку, вбивши цвях і закріпивши дротом, закріплюємо меншу банку. Велику банку підвісимо до рами вгорі.

Дане саморобний пристрій для провітрювання теплиці працює так: тепле повітря витісняє воду з великої банки в меншу - і кватирка відкривається. А при охолодженні вода знову повертається - і кватирка закриється.

2 рази на місяць у велику банку доливаємо воду. Виготовлення даного унікального агрегату всього за 10 рублів доступно кожному.

Саморобна система на основі пневмоприводу

Ось вирішення питання, як провітрювати теплицю з полікарбонату. Термоціліндр зробимо із залишків стільникового полікарбонату. Металева каністра - це судина для необхідного скупчення повітря.

Саморобні пристрої для провітрювання теплиці в даному механізмі:

• Ресивер зробимо з каністри і пофарбуємо її в чорний колір для максимального поглинання сонячного тепла. В її кришці просвердлив отвір для шланга і міцно зафіксуємо його герметиком.
• Циліндр - це згорнутий в рулон відрізок полікарбонату з торцями, з'єднаними макетним клеєм. Далі робимо дно з полікарбонату з отвором під шланг і герметизируем.
• Аналогічно виготовимо і кришку, зробивши отвір в центрі під направляючу штока. Направляючу - пластикову трубку також зафіксуємо макетним клеєм.
• Пневматичний поршень отримуємо просто: на частину трубки всередині циліндра приклеїмо двосторонній скотч, одягнемо повітряну кульку, герметично обмотавши скотчем.
• З пінопласту виріжемо коло, щільно прилягає до стінок цього циліндра, але все ж безперешкодно пересувається по вертикалі. Його торці оклеим простим скотчем. Зменшить тертя обмазка стінок циліндра вазеліном.
• Тепер з'єднаємо це коло з металевим штоком.
• Коромисло - металева пластина з 2 отворами по краях: через більшу такий отвір коромисло прикріпимо до осі, а до меншого - передавальний тятиву. Ось - звичайний цвях.
• Пружина з медичного джгута закриє кватирку при зниженні температури.

Послідовність складання конструкції:

• ресивер пристроюємо вгорі теплиці;
• циліндр - поруч з кватиркою;
• шків фіксуємо на стіні;
• від коромисла через шків до кватирці протягнемо передавальний тятиву.

Пристрій провітрювання теплиці використовує наступний принцип роботи: нагріте повітря в ресивері-каністрі розширюється і потрапляє в термоціліндр, впливаючи на кульку, який підніме поршень вгору. Шток рухає коромисло, і тятива натягується, відкриваючи кватирку, а поворотна пружина - медичний джгут - після охолодження закриє її.

Зверніть увагу! таке автоматичне провітрювання повільно реагує на температурні коливання, тому наш контроль необхідний.

Відведення накопичених надлишків тепла в повітрі і дотримання сприятливого для рослин теплового балансу багаторазово підвищує врожайність, поліпшує смак, вигляд і розмір плодів, прискорює ріст і сприяє утворенню рясної зав'язі.

Зібрати конструкцію ми зможемо самостійно.

Зазвичай інструкція до гідравлічного механізму переконує нас в його надійності: комплект складається з удосконаленого гідроциліндра, здатного до роботи в автономному режимі, з важелями і датчиками, пов'язаними з фрамугою.

Уточнимо, що автопроветрівателі підходять для дерев'яних, алюмінієвих, залізних рам. За свою півстолітню службу вони і зараз в пошані у садівників не тільки їх батьківщини - Англії, але і всього світу.

Вимоги до сучасної автоматичної вентиляції:

• антикорозійна компактна конструкція;
• збалансований підйом;
• ілюстровані вказівки по регулюванню;
• вибір покриттів.

в цій статті ознайомить з додатковою інформацією щодо необхідної нас темі.
