Простий терморегулятор для теплої підлоги
У дощову, снігову або дощову погоду, завжди потрібно після вулиці, просушити взуття. Щоб кожен раз не носити мокре взуття до батареї, було вирішено зробити малопотужний тепла підлога для сушки взуття в передпокої, біля вхідних дверей. Як відомо для контролю температури теплої підлоги необхідний терморегулятор, його можна купити, але набагато приємніше зібрати пристрій самостійно.
- Максимальний комутований струм: в залежності від застосованого симистора і його охолодження.
- Робоча напруга:
У момент включення пристрою, мережеве змінну напругу, через безтрансформаторний блок живлення (R1, R2, C1, C3, C5, VD1, VD2) випрямляється і стабілізується до 15В, зелений світлодіод відображає наявність напруги. Дільник складається з R4, R5 і R9 задає поріг включення / відключення терморегулятора, і оскільки підлога холодний. R9 (термістор) має максимальний опір близько 10 кОм, при цьому на регулюючий вхід стабилитрона TL431, через R4, R5 надходить напруга вище 2,5 В, стабілітрон відкритий. Струм проходить по ланцюжку VD3, R6, HL2, U1, оптосімістори відкритий, червоний діод відображає про це. Відкритий оптосімістори U1 утворює дільник R7, R8, C2, симистор VS1 включається. підлога нагрівається. У момент, коли температура статі збільшується, опір датчика R9 (термістор) зменшується і в підсумку настає момент, коли напруга на регулюючому вході стабілітрона стає нижче опорного 2,5 В, TL431 закритий, слідом за ним закривається оптосімістори і симистор, червоний світлодіод гасне, нагрів секції відключений. У міру остигання статі на кілька градусів процес повторюється, пристрій підтримує задану температуру.
Налагодження та установка
R4 задає максимальну температуру, чим нижче опір R4, тим буде вище максимальна температура нагріву нагрівальної секції. R5 задає мінімальну температуру, чим вище номінал опору R5, тим більш широкий діапазон регулювання температури. R9 (термістор) є датчиком температури, він зменшує свій опір при підвищенні температури, таким чином він контролює вкл / викл терморегулятора в залежності від температури підлоги. За допомогою R7 можна регулювати потужність на виході трморегулятора.
Поріг включення / відключення терморегулятора слід налаштовувати після установки датчика R9. Висновки датчика потрібно ізолювати, наприклад термоусадочної трубкою.

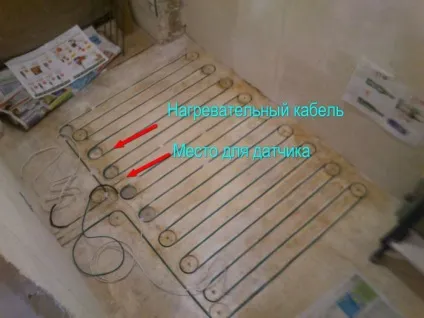

Датчик слід ставити біля нагрівальної секції, наприклад між витків нагрівального кабелю.
Всі кабелі і датчик потрібно зашпаклювати, а кінці вивести в распред.коробку. Надалі на це пів ляже кахельна плитка.

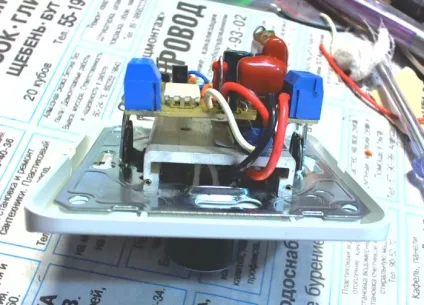

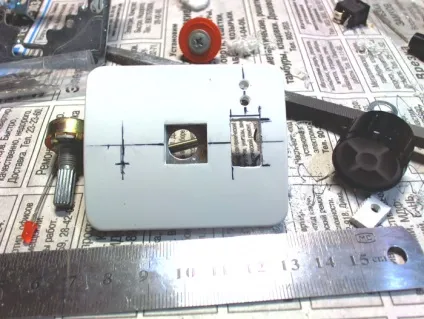

У моєму випадку, корпус терморегулятора виготовлений з непотрібною розетки RJ-45

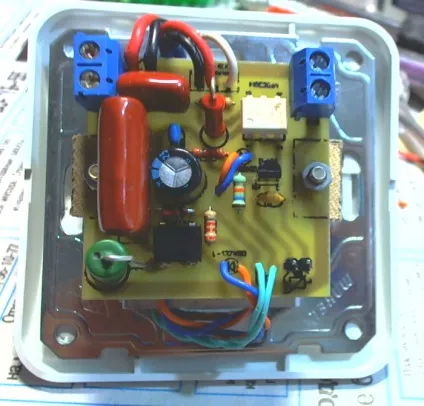

Плата розлучена і підігнана для конкретного випадку. І так, раджу застосувати кутові гвинтові клемники з прямими клемниками буде дуже незручно.
Потужність нагрівальної секції 300Вт, симистор необхідно встановити через слюдяну прокладку на відповідний по габаритах радіатор, площею 50см2. Якщо потужність нагрівальної секції не перевищує 150Вт, то можна обійтися без радіатора.

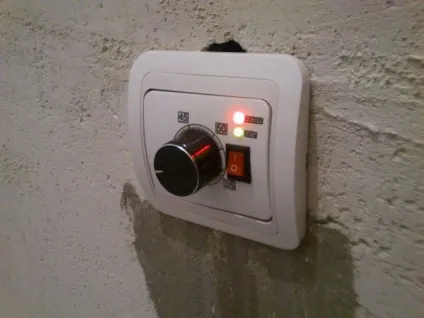

Далі, вимірюємо температуру нагрівання підлоги в різних положення регулятора, наносимо на панель цифри і написи.
Всім удачі! Бережіть здоров'я!
Увага. Схема терморегулятора не має захисту від перегріву нагрівальної секції.
список радіоелементів
Наведений варіант захисту від обриву датчика працювати не буде:
- VD4 буде знаходиться в насиченні ще до моменту обриву R9. Нагрівач буде знеструмлено.
Рішення:
- потрібно, за допомогою резистивного дільника, зафіксувати потенціал керуючого виведення VD4 на рівні, приблизно, 2,3В а керуючі висновки VD3-VD4 з'єднати за допомогою діода VD5 (катодом до VD4 анодом до VD3).
Щоб VD4 не перебувала в насищеніі- в схемі як варіант я запропонував на VD5 германієвого діод Д9В з меншим падінням напруги ніж у кремнієвого 1N4148. Але краще поставити діод Шотткі. При цьому підібрати опір R10 щоб VD4 був закритий не залежно від опору датчика R9 якщо немає обриву датчика.
