Стереофонію зараз захоплюються багато. Практично пі одна радіовиставка не обходиться без високоякісної відтворювальної апаратури. Та й прилавки радіомагазині не пустують: увазі покупців пропонується широкий вибір «стереопродукціі».
Але часом вся справа впирається в кошти, якими досягається результат. Складна, дорога апаратура недоступна широкому колу любителів стереофонии. Чи варто говорити, що успіх і популярність будь-якої конструкції - в її простоті.
Стереофонічний підсилювач, задовольняє цій умові, розробили і побудували хлопці з гуртка звукозапису Московського Палацу піонерів і школярів. Переваги підсилювача: простота конструкції, легкість налагодження, відсутність дефіцитних радіодеталей - роблять його доступним для повторення початківцями радіоаматорами. А застосування друкованого монтажу до того ж і спрощує процес його складання.
Стереопідсилювач призначений для спільної роботи з електропрогравачів, а також в якості кінцевого підсилювача УКХ ЧМ приймача з стереодекодера.
Стереофонічний підсилювач - пристрій, що складається з двох однакових монофонических підсилювачів-каналів, кожен з яких навантажений на заспіваю акустичну систему. Обидві системи однакові за діапазоном відтворюваних частот і потужності.
Чутливість кожного каналу - 0,1 В. Вихідна потужність 2Х3 Вт. Коефіцієнт нелінійних спотворень каналу - не більше 1%. Смуга відтворюваних частот - 20 Гц - 20 кГц. Рівень власних шумів і фону змінного струму - не гірше 60 дБ.

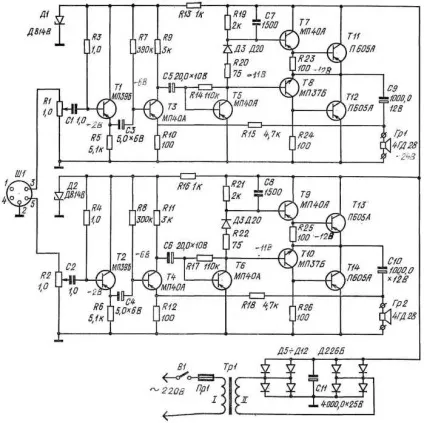

Принципова схема підсилювача представлена на малюнку 1. Перший канал підсилювача, зазвичай званий «правий», зібраний на транзисторах Т1, Т3, Т5, Т7, Т8, Т11, Т12. Другий канал, «лівий», - на транзисторах Т2, Т4, Т6, Т9, Т10, Т13, Т14. Харчування підсилювача здійснюється від мережі змінного струму напругою 220 В через випрямляч па діодах Д5-Д12 і понижуючий трансформатор Tp1.
Так як схеми обох каналів ідентичні, досить розглянути тільки один, наприклад, «правий» канал. Перший каскад його виконаний за схемою зміттерного повторювача на транзисторі 'П. Емітерний повторювач створює високий вхідний опір підсилювача, необхідне для узгодження з високим вихідним опором пьезокерамического звукознімача стереофонического програвача. Так як цей каскад практично не дає посилення, в ньому слід використовувати Транзистор з малим рівнем власних шумів. Такими властивостями володіє, наприклад, транзистор МП39Б. З емітерний навантаження повторювача (резистор R5) сигнал через конденсатор С3 підводиться до другого каскаду, виконаного за схемою з загальним емітером на транзисторі Т3. Резистор R10 стабілізує режим транзистора Т3 по постійному струму, а також створює в цьому каскаді негативний зворотний зв'язок по змінному струмі. Напруга зсуву на базу транзистора Т3 подається через резистор R7.
Мал. 1. Принципова схема стереофонічного підсилювача.
Третій каскад також виконаний за схемою з загальним емітером. Четвертий каскад підсилювача є фазоінверсним і виконаний на транзисторах Т7, Т8 різного типу провідності. В результаті з резисторів R23, R24 знімаються однакові за формою, але зрушені по фазі ка 180 ° (різнополярні) сигнали.

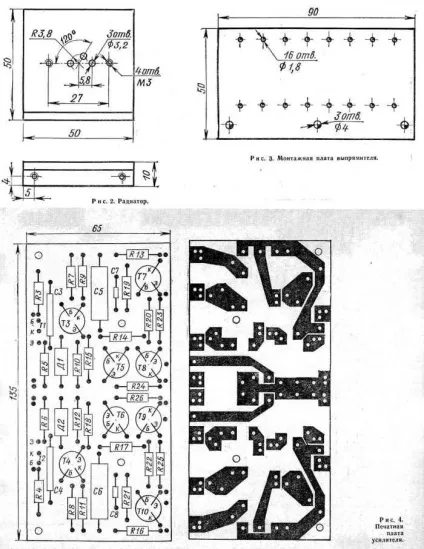

При зміні температури змінюються і струми спокою транзисторів кінцевого каскаду, що може привести до їх теплового пробою. Для зменшення залежності струму від температури в ланцюг колектора транзистора Т5 послідовно з резистором R20 включений діод Д3. Пряме падіння напруги на цьому діод зменшується зі збільшенням температури (у діода Д20 приблизно 2 мВ на 1 ° С), викликаючи зниження напруги на базах транзисторів Т7 і Т8 і відповідно на базах транзисторів Т11, Т12. Струм спокою, таким чином, буде стабілізовано. У крайовому каскаді використані транзистори П605. Їх можна замінити транзисторами П213-П214, збільшивши номінали резисторів R23 і R24 до 220 Ом. Для полегшення теплового режиму транзистори Т11, Т12 (Т13, Т14) встановлені на радіаторах (рис. 2).
На вході кожного підсилювача включений регулятор гучності (R1 в «правом» каналі і R2 - в «лівому»). Застосування роздільних регуляторів гучності дозволяє відмовитися від регулятора стереобаланса.
Для зниження нелінійних спотворень підсилювач охоплений негативним зворотним зв'язком: з виходу через резистор R15 напруга подається в ланцюг емітера транзистора Т3. Режим харчування двох перших каскадів стабілізовано (Д1). Конденсатор С7 запобігає самозбудження підсилювача на ультразвукових частотах.
ДЕТАЛІ в підсилювачі застосовані в основному готові. Виняток становлять: силовий трансформатор, радіатори для потужних транзисторів, монтажні плати, шасі, корпус і акустичні. колонки.
Транзистори МП40А можуть бути замінені будь-якими з серії МП39-МП42. Замість діодів Д20 можна застосувати діоди Д18, Д7А-Д7Ж- Стабилитрон Д814У можна замінити на Д810 або Д818В.
Електролітичні конденсатори - К50-3 (СП - К50-6). Постійні резистори - МЛ Т-0,5. Номінальні значення резисторів можуть відрізнятися від зазначених в межах ± 10%. Наприклад, замість резистора 3 кОм можна використовувати резистори номіналом 2,7 кОм або 3.3 кОм. Потенціометри R1 і R2 - СП-1 В, СП-1А.

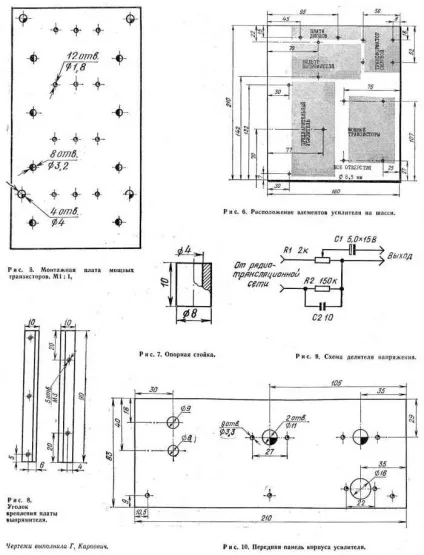

Схема змонтована на трьох платах: випрямляча (рис. 3), підсилювача (рис. 4) і потужних транзисторів (рис. 5). Під висновки деталей на першій і третій платах запресовані монтажні пелюстки. Плата підсилювача виконана з фольгованого гетинаксу товщиною 1,5 мм.
КОНСТРУКЦІЯ підсилювача зібрана на шасі розміром 210X180 мм з листового дюралюмінію товщиною 2 мм. Схематично розташування елементів схеми показано на малюнку 6. Друкована плата і плата потужних транзисторів кріпляться до шасі за допомогою латунних стійок (рис. 7). Для установки плати випрямляча використаний дюралюмінієвий куточок перетином 10X10 мм (рис. 8).
Підсилювач розміщений в збірному дюралюмінієва корпусі. На передню панель (рис. 10) винесені: два роздільних регулятора гучності, тумблер включення живлення, індикатор мережі і вхідний уніфікований роз'єм. На задній стінці знаходяться гнізда для підключення акустичних колонок.
Акустичні колонки представляють собою системи закритого типу, в яких встановлено по одному гучномовцю 4ГД28. Корпуси колонок склеєні з фанери товщиною 12 мм і мають розміри 300X200X120 мм. Задня і передня стінки виготовлені з того ж матеріалу і щільно притягнуті гвинтами до корпусу. Внутрішній об'єм колонок заповнений ватою.
Для поліпшення якості звучання бажано встановити також по одному високочастотному гучномовцю, наприклад, типу 1ГД-3РРЗ. Цей гучномовець підключається паралельно низькочастотному через конденсатор ємністю 3 мкФ.
Акустичні колонки і корпус підсилювача обклеєні синтетичною плівкою, що імітує цінні породи дерева. Лицьова панель підсилювача пофарбована світлою нітроемаллю.
Ручки регуляторів гучності виточені на токарному верстаті з ебоніту і відполіровані.
НАЛАГОДЖЕННЯ схеми починається з ретельної перевірки правильності монтажу. Якщо підсилювач зібраний правильно і зі свідомо справних деталей, він відразу починає працювати.
При відсутності досвіду в монтажі подібних пристроїв краще зібрати підсилювач на макетної платі, налагодити його, а потім деталі перенести на підготовлену друковану плату.
В правильно змонтованому підсилювачі напруги на електродах транзисторів не повинні відрізнятися від зазначених на принциповій схемі більш ніж на 10%.
Якість роботи підсилювача перевіряють від звукознімача або радіотрансляційної мережі. В останньому випадку слід зібрати дільник (рис. 9).
