Простий регулятор обертів електродвигуна від 6 до 25 вольт
Цей простий і надійний регулятор обертів електродвигуна підключається між джерелом живлення і навантаженням. Харчування може надходити від батареї або AC / DC адаптера відповідного навантаження.
Навантаженням може бути будь-який двигун постійного струму або лампа розжарювання. Завдяки імпульсної роботі (ШІМ), схема працює майже без втрати енергії. Транзистор управління не вимагає радіатора.
Схема регулятора ідеально підходить для регулювання обертів дрилі для свердління плат. Під час малих оборотів забезпечує роботу дрилі з відносно великим крутним моментом.

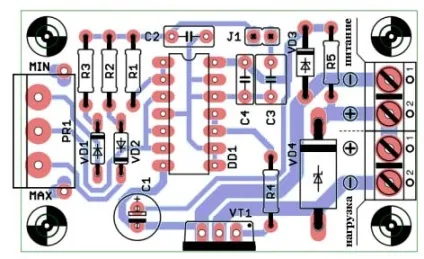

Опис регулятор обертів електродвигуна
Логічні елементи DD1.1, DD1.2 використовуються у вигляді класичного ШІМ генератора. Резистор R1 виконує лише захисну функцію. Частота генератора визначається ємністю С2 або С3 і опором потенціометра PR1 разом з R2, R3. Паралельно з'єднані логічні елементи DD1.3, DD1.4 управляють транзистором MOSFET (VT1).
При використанні в схемі транзистора MOSFET, резистор R4 не потрібен і на його місце встановлюється перемичка. Даний резистор (R4) передбачено лише на той випадок, якщо замість MOSFET буде встановлений транзистор Дарлінгтона структури n-p-n, наприклад, BD649. Тоді для обмеження струму бази резистор R4 повинен мати значення 1к ... 2,2к.
Потенціометр PR1 дозволяє змінювати коефіцієнт заповнення генерується сигналу в дуже широких межах, приблизно від 1% до приблизно 99%. Сигнал з генератора періодично відкриває і закриває транзистор VТ1, а середня потужність, яка надходить на навантаження (роз'єм Z2), залежить від коефіцієнта заповнення сигналу. Таким чином, потенціометр PR1 дозволяє здійснити плавне регулювання потужності, що подається на навантаження.
Включений "навпаки" діод VD4 незамінний при використанні індуктивного навантаження (наприклад, електродвигун). Без діода VD4, в момент відключення, на стоці транзистора VT1 можуть виникнути імпульси, що значно перевищують допустимо значення для даного транзистора і це може вивести його з ладу.
Завдяки імпульсної роботі, втрати потужності на транзисторі VT1 невеликі і тому не вимагає радіатора, навіть при токах порядку декількох ампер, тобто потужності навантаження до 100 Вт. Слід мати на увазі, що пристрій є регулятором потужності, а не стабілізатором оборотів двигуна, тому обороти двигуна залежать від його навантаження.
УВАГА! Схема регулює потужність в режимі пульсацій, подаючи на навантаження меандр. Такі імпульси можуть бути джерелом електромагнітних завад. Щоб забезпечити мінімальне використання необхідно використовувати по можливості короткі з'єднання між блоком і навантаженням.
З'єднувальний шнур повинен мати вигляд кручений пари (звичайні два скручені між дроти). Також рекомендується додатково підключити електролітичний конденсатор (набір конденсаторів) ємністю 1000 ... 10000мк до відповідного роз'єму Z1.
В схемі передбачено додатковий конденсатор C3, що підключається за допомогою перемички J1. Включення цього конденсатора викликає зниження частоти роботи генератора з 700Гц до приблизно 25Гц. Це корисно з точки зору генеруються електромагнітних завад.
Хоча в деяких випадках зниження частоти може бути неприйнятно, наприклад, це може привести до помітного мерехтіння лампи. Тоді необхідно самостійно підібрати оптимальну ємність C3.
