Простий, як совковий праска, jdm програматор

nbsp nbsp nbsp Одного разу, прокинувшись зранку, виникає потреба прошити мікроконтролер. Нарив насилу в Інтернеті IC-Prog або подібний до нього, ми судорожно починаємо шукати відповідну схему програматора. Ось тут то все і починається! Вже є на руках готова прошивка, і хотілося б якомога швидше її запхати в мікросхему. Збираємо найпростіший варіант на стабілітронах, і він начебто навіть пише, а потім не пише і так раз через раз. Намучавшись, як слід, ми знаходимо більш складні схеми і починаємо їх збирати, поступово впираючись в замкнуте коло, так як для них дуже часто потрібні вже прошиті мікроконтролери. Награвшись, нарешті, йдемо купувати фірмовий програматор, і викидаємо купу грошей! Стоп! Нафіга такі жертви? Ні, ми не підемо купувати програматор і годувати злих дядечок. Ми зберемо свій, який на 100% працездатний. Перевіряв працездатність на декількох комп'ютерах і отримував позитивні результати. Програмуються запросто (ті, що я перевірив особисто) PIC 12C509A, PIC 16F84, PIC 16F628A, думаю з іншими типами не повинно виникнути проблем. Правда, з Нотер можуть виникнути проблеми, але це теж не біда, якщо використовувати зовнішнє живлення для мікроконтролерів. Дивимося схему, дивимося лайаут, роздруковуємо, збираємо і радіємо життю!

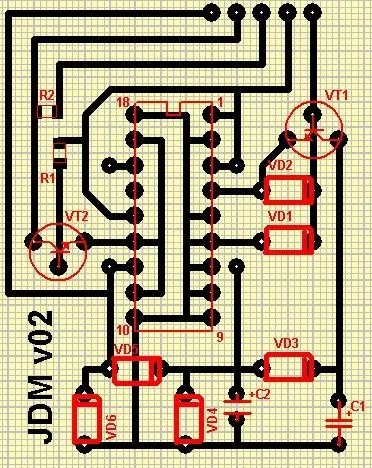

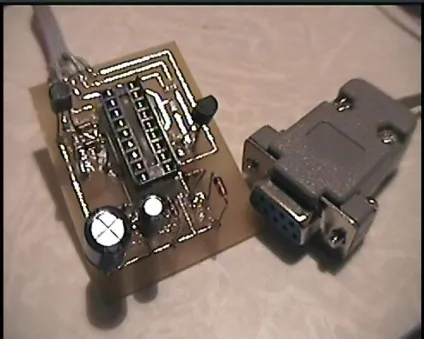

nbsp nbsp nbsp Качаем розводку в форматі лайаута тут. Роздруковуємо з дзеркальним відображення. У моєму варіанті, на зображенні, я друкував без дзеркального відображенням, мені більше подобається напоювати деталі поверх НЕ просвердлюючи отвори.
