Простий генератор звуку на мікросхемі

Такий пристрій буде дуже корисно при випробуваннях звукових ланцюгів підсилювачів ресиверів, телевізорів та іншої промислової і саморобної апаратури. Схема генератора приводиться по книзі В. Г. Борисова «Юний радіоаматор» (з 145-146 в 8-му виданні), з незначними змінами.

Схема генератора ЗЧ

Генератор зібраний на мікросхемі К155ЛА3 (можна використовувати К555ЛА3), яка являє собою 4 елементи 2І-НЕ. Безпосередньо генератор утворюють послідовно з'єднані логічні елементи DD1.1, DD1.2, DD1.3, включені інверторами. Конденсатор C1, ємністю 0,47 мкФ, створює позитивний зворотний зв'язок між виходом DD1.2 і входом DD1.1. В принципі, сигнал можна знімати з виходу DD1.3, елемент DD1.4 просто їх інвертує. Частоту імпульсів можна змінювати резистором змінним R1. Резистор R2 служить регулятором рівня вихідного сигналу. Опір резистора R1 680 Ом, R2 10 кому, змінні резистори можуть бути будь-якого типу. При зазначених у схемі параметрах радіодеталей, частоту імпульсів можна змінювати в межах 500 - 5000 Гц. Діод VD1 служить для захисту від подачі живлення неправильної полярності, в якості нього підійде будь-який малопотужний діод, наприклад Д220. Схема змонтована на невеликій макетної платі. Але завдяки малій кількості деталей можна виконати схему навісним монтажем.

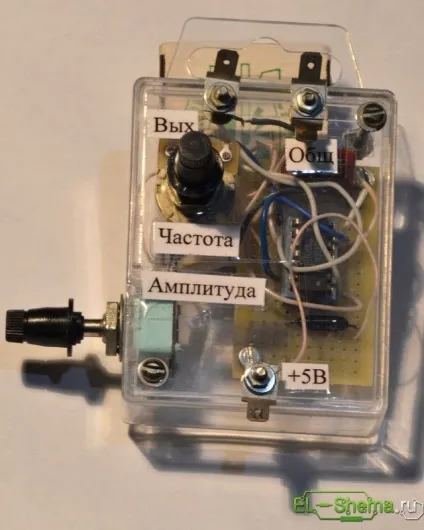

Генератор в зборі

Штатний напруга живлення мікросхем К155 і К555 становить 5 В, але генератор працездатний при харчуванні схеми від «квадратної» батареї напругою 4,5 В (батарея типу 3336 по старій номенклатурі), падіння напруги на діоді VD1 не впливає на працездатність пристрою. Пристрій можна використовувати для перевірки роботи підсилювачів звукової частоти.
