14.1. СУТНІСТЬ ГОРИЗОНТАЛЬНІЙ ЗЙОМКИ

Горизонтальним зніманням називається сукупність вимірювальних дій на місцевості, що дають можливість побудувати графічне зображення горизонтальної проекції цієї місцевості.
Припустимо, що потрібно зробити горизонтальну зйомку ділянки місцевості, зображеного на рис. 14.1.
Перш за все, вибирають на місцевості і закріплюють відповідними геодезичними знаками точки A, B, С, F, G і H. які будуть служити опорними пунктами для зйомки подробиць. Щоб отримати горизонтальну проекцію багатокутника (полігону) abcfgh. орієнтованого щодо сторін горизонту, треба виміряти на місцевості:

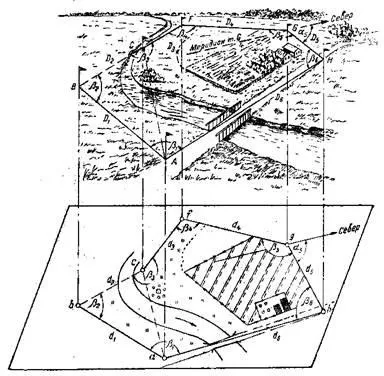

Мал. 14.1. Сутність горизонтальної зйомки.

Положення подробиць, наявних на даній ділянці місцевості, визначають щодо опорних пунктів шляхом виробництва відповідних лінійних і кутових вимірів. Способи зйомки подробиць викладені в Лекції 12.
За результатами вимірювань на місцевості наносять на план спочатку горизонтальні проекції a, b, c, f, g, h опорних пунктів, а потім контури предметів місцевості.

14.2. ЗЙОМКА ДІЛЯНКИ МІСЦЕВОСТІ СТРІЧКОЮ І Екер

Екер і стрічкою виробляють зйомку лише невеликих ділянок місцевості при відсутності більш досконалих інструментів. Залежно від характеру зйомок ділянки застосовують такі способи зйомки Екер і стрічкою:

спосіб розбивки ділянки на трикутники,
спосіб прямокутних координат щодо магістралі,
спосіб обходу.

14.2.1. Спосіб розбивки ділянки на трикутники

При розбивці ділянки на трикутники (рис. 14.2) в кожному з них будують Екер висоту і вимірюють стрічкою підставу і висоту. Результати вимірювань тут же заносять на схематичне креслення, званий контуром (Нем.Abris - креслення). Надалі за цими даними будують в заданому масштабі трикутники на папері, отримуючи план знятого ділянки. Спосіб розбивки на трикутники застосуємо на відкритій місцевості.

Мал. 14.2. Абрис зйомки розбивкою ділянки місцевості на трикутники.

14.2.2. Спосіб прямокутних координат

Для зйомки прокладають пряму лінію - магістраль (АВ на рис. 14.3). Від точки А починають вимірювання довжини цієї лінії. З контурних точок (на малюнку - з точок повороту огорожі і кутів будинку) на магістраль AB за допомогою Екера опускають перпендикуляри, стрічкою вимірюють довжини цих перпендикулярів і вимірюють відстані від початкової точки A до основи кожного перпендикуляра. При зйомці відзначаються також точки перетину огорожі з магістраллю АВ іточкі перетину ліній, які є продовженням стін будинку, з лінією AB.
При зйомці ведеться абрис - глазомерно складається креслення, на якому показують всі знімаються об'єкти і записують числові результати всіх вимірювань. За записами в контурах згодом складають план знятого ділянки.
Для контролю положення граничних пунктів ділянки вимірюють стрічкою довжини ліній між сусідніми пунктами. При цьому відзначають відстані від початку даної лінії до точок перетину її з контурами місцевості (наприклад, з краями дороги, берегами річки і т. П.). Такий спосіб зйомки називається способом промірів з точки на точку.

Мал. 14.3. Абрис зйомки способом прямокутних координат (перпендикулярів).

При складанні плану ділянки, знятого способом прямокутних координат, спочатку наносять в заданому масштабі на папір магістраль. Потім відкладають на ній виміряні абсциси. В отриманих точках будують перпендикуляри і відкладають виміряні ординати граничних пунктів ділянки. Для контролю порівнюють отримані на плані і виміряні на місцевості відстані між сусідніми пунктами. Переконавшись в правильності їх нанесення, накладають зняту ситуацію, після чого оформляють план в встановлених умовних знаках.

14.2.3. спосіб обходу

Для зйомки таких об'єктів, в середині яких неможливо прокласти магістраль (наприклад, важкопрохідне болото, озеро, ставок), поблизу їх кордонів розбивають багатокутник з прямими кутами (рис. 14.4). Кути цього багатокутника будують Екер, а сторони вимірюють стрічкою. Вигини кордону знімають способом прямокутних координат відносно найближчої сторони багатокутника.

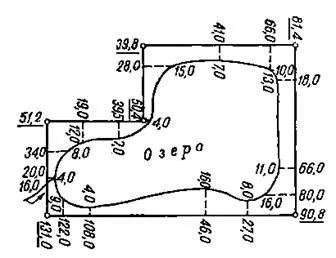

Мал. 14.4. Абрис зйомки способом обходу і прямокутних координат.

Побудова плану ділянки, знятого способом обходу, починають з нанесення багатокутника. Потім на його основі наносять всю зняту ситуацію.
Недолік плану, складеного за результатами зйомки Екер і стрічкою, полягає у відсутності орієнтування щодо сторін горизонту.

14.3. глазомірним зйомки

Глазомерная зйомка дає можливість швидко отримувати план місцевості без застосування складних інструментів. Вона не відрізняється великою точністю, але виконується значно швидше будь-якого іншого способу наземної зйомки.
При глазомерной зйомці кути повороту ходу будують за допомогою візирної лінійки (рис. 14.5) на орієнтованому по компасу планшеті, що представляє собою папку з товстого картону (рис. 14.6).

Мал. 14.5. Рамка лінійка.

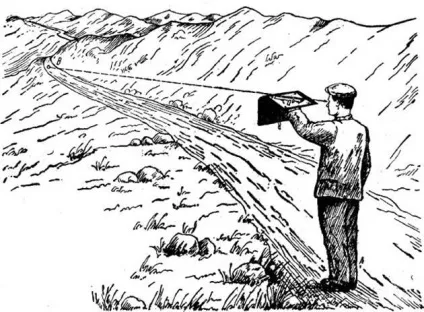

Мал. 14.6. Візування при глазомерно-углоначертательной зйомці.

Довжини сторін ходу, що прокладається при глазомерной зйомці зазвичай вимірюють кроками, вважаючи або їх пари, або трійки. У першому випадку легко здійснюють переклад числа пар кроків. містяться в измеренном відстані, в відповідне число метрів
Рахунок трійок кроків не так стомлює і, крім того, проводиться поперемінно під праву і ліву ногу, що не дуже напружує наймача. Рахунок числа кроків полегшується застосуванням шагомера.
Довжину пари, або трійки кроків визначають, проходячи звичайним кроком уздовж будь-якої лінії, довжина якої відома. Для відкладання відстаней, виміряних кроками, користуються масштабом кроків. Методика побудови масштабу кроків викладена в Лекції 6.
Точність вимірювання відстаней кроками досить різноманітна: вона залежить як від досвідченості наймача, так і від умов місцевості. На рівній місцевості довжина кроків постійна. На горбистій або похилій поверхні довжина кроків різна і вимірювання відстаней стає менш точним. В середньому приймають відносну помилку вимірювання відстаней кроками 1:50.
Для побудови плану при глазомерно-углоначертательной зйомці до планшета приколюють папір. Хід виконання зйомки розглянемо на наступному прикладі.
Припустимо, що потрібно зняти маршрут з д. Іванівка в д. Нова (рис. 14.7). Наймач стає в точці 1 на дорозі і; тримаючи в лівій руці планшет, орієнтує його за компасом. Погодившись з напрямком маршруту, він намічає на папері положення вихідної точки 1 так, щоб весь маршрут помістився на планшеті; Тут же на папері прокреслюють напрямок меридіана СЮ.

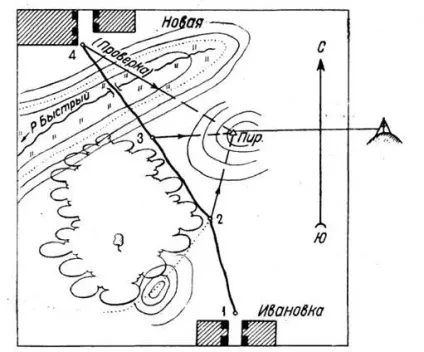

Мал. 14.7. Маршрут глазомерной зйомки.

Обертаючи візирну лінійку близько точки 1 на планшеті, наймач направляє її на наступну точку 2 і прокреслює лінію уздовж бічного ребра лінійки. Зберігаючи планшет орієнтованим, наймач замальовує на ньому околицю д. Іванівка та вершину, по якій проходить кордон лісу, візуючи на характерні точки за допомогою лінійки і вимірюючи відстані на око. Ці відстані він відкладає на планшеті, користуючись шкалою лінійки.
Закінчивши роботу в точці 1. наймач йде по дорозі до точки 2. вважаючи число трійок (пар) кроків. Дійшовши до цієї точки, він відкладає за масштабом кроків пройдену відстань уздовж прокресленою лінії, отримуючи на планшеті положення точки 2.
Прочертивши на орієнтованому планшеті лінію при візуванні на точку 3. наймач переходить в цю точку, вважаючи трійки кроків. Завдавши точку 3 на планшет, він візує на точку 4 і рухається у напрямку до них.
Так як поблизу ходу є піраміда. що є хорошим орієнтиром, за яким можна перевіряти зйомку, то становище її визначається засечкой з точок 2 і 3.
На полях паперу виконують перспективні замальовки орієнтирів і, крім того, поміщають таблицю прийнятих умовних позначень, звану легендою.
Подальша зйомка маршруту проводиться в тому ж порядку. Положення точки 4 перевіряється по піраміді.
Окомірних зображення рельєфу на планшеті повинно відображати загальний ландшафт місцевості і давати можливість відрізняти на плані одну форму рельєфу від іншої.
При необхідності виробити спільну зйомку ділянки місцевості прокладають на цій ділянці зімкнутий хід. Лінійна невязка ходу вважається допустимою, якщо вона не перевищує 1/50 частини його периметра. Розподіляється невязка способом паралельних ліній.
Як було зазначено, відстані при зйомці подробиць визначаються на око.
Окомірних визначення відстаней засноване на здатності нашого зору відчувати глибину розташування предметів при розгляданні їх одночасно обома очима. Однак ця здатність зору обмежена відстанню до 500 м. Тому при необхідності окомірного визначення довших відстаней враховують, що предмети стають видимими в ясну погоду приблизно на наступних відстанях від спостерігача з нормальним зором:
Заводські труби і башти від 16 до 21 км
Села і великі будинки. 9 м
Невеликі будинки. 5
Вікна в будинках. 4
Окремі дерева, видимі на тлі небосхилу 2
Кілометрові стовпи на дорогах і поодинокі люди 1
Оправи у вікнах. 500
Кольори і частини одягу. 250
Черепиці та дошки на дахах. 200
Особа людини. 160
Очі. 60

Крім того, при окомірних визначенні відстаней корисно враховувати наступні обставини:

яскраво освітлені і пофарбовані предмети здаються ближчими, ніж слабо освітлені або пофарбовані в темні тони. З цієї причини, в похмуру погоду все відстані здаються більше дійсних;
предмет здається знаходяться на більшій відстані, якщо між ним і оком спостерігача є проміжні предмети. При відсутності останніх, наприклад, на воді, відстані здаються менше дійсних.

Легко визначається відстань до предмета, висота якого відома. Для цього, тримаючи олівець прямовисно у витягнутій руці, відзначають на ньому відрізок, що закриває спостережуваний предмет, і потім цей відрізок вимірюють. Шукане відстань S визначається з подібності двох трикутників (рис. 14.8).

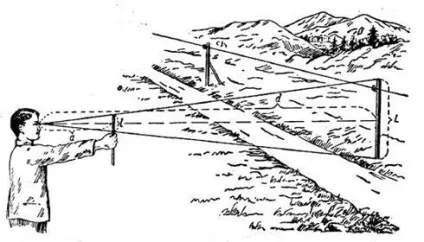

Мал. 14.8. Визначення відстані до предмета з певною висотою
а - відстань від ока до олівця, в середньому дорівнює 0,60 м; L- відома висота предмета;
l- довжина зазначеного відрізка на олівці.

На наведеному співвідношенні засноване визначення відстаней за допомогою стандартної сірникової коробки. Якщо тримати її в витягнутій руці, то довжина коробки закриває предмети, що мають висоту рівну 1/10 відстані до спостерігача; ширина коробки - 1/30 відстані.
Подібним чином можна визначати відстані, користуючись пальцями. Так, кінці складених разом вказівного, середнього і безіменного пальців при витягнутій руці з долонею, зверненої ребром вниз, закривають предмети, що мають висоту, рівну 1/20 відстані до предмета.

Для полегшення визначення відстаней до предметів з відомими висотами наведені деякі часто зустрічаються в практиці розміри:
Зріст людини. 1,7 м
Висота телеграфного стовпа. 6
Середня висота лісу. 20
Висота ж.-д. вагона. 4,2

При глазомерной зйомці місцевості корисно вміти вимірювати кути без інструментів.

Питання для самоконтролю:

Яку зйомку місцевості називають горизонтальної?
Для яких цілей на місцевості встановлюють геодезичні знаки?
Які вимірювання необхідно провести на місцевості щоб отримати горизонтальну проекцію полігону?
Для яких цілей призначений Екер?
Які способи зйомки Екер і стрічкою Ви знаєте?
У чому сутність зйомки стрічкою і Екер способом розбивки ділянки на трикутники?
У чому сутність зйомки стрічкою і Екер способом прямокутних координат?
Яка послідовність дій при складанні плану ділянки знятого стрічкою і Екер способом прямокутних координат?
У чому сутність зйомки стрічкою і Екер способом обходу?
Які основні переваги та недоліки глазомерной зйомки?
Який порядок глазомерно-углоначертательной зйомки?
Як побудувати масштаб кроків?
Як визначається відстань при глазомерной зйомці?
Як визначити відстань до предмета висота якого відома?
Як побудувати на місцевості перпендикуляр при глазомерной зйомці?
