Баночна антена з WiFi USB-адаптером своїми руками

Завдання: засунути Wi-Fi USB адаптер в банку так щоб його внутрішня антена зайняла потрібне положення.

Нам знадобиться:
1) USB Wi-Fi адаптер
2) USB провід (подовжувач)
3) Банку діаметром 80-100 мм. Підійде банку від Nescafe, або Агуша.

Випробування проводив у себе на підвіконні. Джерелами сигналу були точки доступу невідомого розташування, причому швидше за все не в зоні прямої видимості. Тобто з відбитим сигналом, для якого ця антена не дуже-то призначена. Результат мене порадував - без антени я зміг зловити сигнал від 2-х точок, з антеною 11-ти. Зростання сигналу приблизно 10 дБ, що до речі відповідає показникам банкової антени підключеної до зовнішнього роз'єму. Пробував зрушувати адаптер в банкової антени по осі банки - поліпшення не було. Пробував засуть WiFi адаптер так щоб усередині банки була тільки частина з вбудованою антеною - краще не стало. Пробував повертати його боком, «обличчям», задом (спиною) - особливої ​​різниці не помітив. Ну може становище USB адаптера «спиною» трохи краще.

Заодно вирішив перевірити чи важливий діаметр банки. Вставивши Wi-Fi адаптер в банку з-під Агуша діаметром 100 мм був дуже здивований результатом! Судячи з таблиці (в статті про банкові антени) банку 100 мм не підходить для частоти на якій працює Вай-Фай. але вимірювання показали що банку від дитячого харчування навіть краще «правильної» банки.

Ось результати вимірів, нехай досить приблизні, але загальне уявлення дають. Врахуйте що все це справедливо тільки для USB Wi-Fi ZyXEL G-202 EE. а з вашим адаптером може бути виграшним інше його положення в банкової антени. Хоча різниця невелика і набагато більше зростання сигналу можна отримати, пошукавши краще розташування банки.

Загалом висновок такий: для посилення слабкого WiFi сигналу - банку найпростіший у виконанні і безкоштовний варіант (передбачається що WiFi адаптер у вас вже є). Принаймні можна зрозуміти чи варто робити ще більш кращу і складну у виготовленні антену.

Тепер подробиці виготовлення:

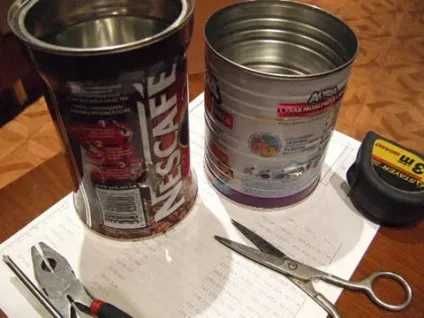

1) ось все що нам потрібно: банку, рулетка (або лінійка), ножиці або ніж, і таблиця з даними для нашої банки (для банки діаметром 100 мм відстань від дна до центру отвору 44 мм), пасатижі і викрутка (не обов'язково)

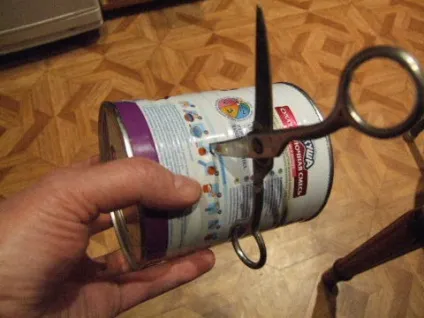

2) Відмірявши потрібну відстань від дна, робимо дірку ножем або ножицями, довжиною трохи більше ширини USB роз'єму і просто загинаємо жесть всередину або назовні. Обрізати краї не треба, вони стануть в нагоді для того щоб наш свисток в банку не бовтався. Загинайте як зручніше, на мій погляд назовні якось щільніше USB адаптер тримається, але зате шансів поранити руки більше.

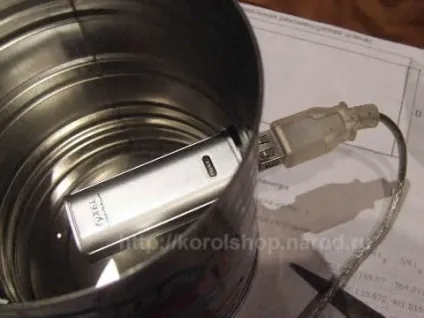

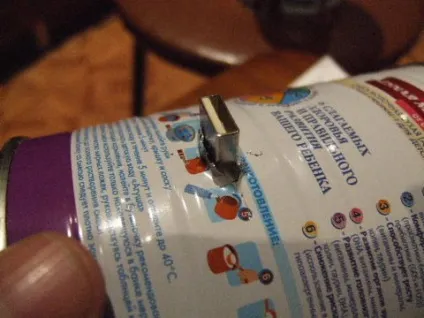

3) Вставляємо адаптер, до нього приєднуємо USB шнурок

Залишається тільки закріпити банку в потрібному положенні, але це на така вже проблема, тому що вона майже нічого не важить. До речі кажучи може стати в нагоді капронова кришка від банки - кріпимо до чого-небудь на 1-2 саморезах і вставляємо в кришку дно банки. Можна для надійності з клеєм.
