Проста сходи Якова своїми руками

Драбина Іакова (або сходи Якова) являє собою два, розташованих один від одного на невеликій відстані, оголених провідника, між якими проходить знизу вгору електрична дуга великого розряду.

Драбина Іакова є чарівне видовище, як і котушка Тесла. Але на відміну від котушки Тесли для створення сходів Якова потрібно менше компонентів, і збирається вона простіше.

У цьому матеріалі буде показано, як зібрати сходи Якова самостійно. Але перед початком роботи потрібно пам'ятати про те, що ця установка в робочому режимі становить небезпеку для людини, який може торкнутися як провідників, по яких проходить високий розряд, так і електричної дуги, якою б гарною вона не була. Тому пайку і складання здійснюйте тільки при вимкненому напрузі. При необхідності щось зробити близько працюючої сходах Якова користуйтеся тільки однією рукою і інструментами з ізольованою ручкою. Також бажано, щоб ваша взуття було з прогумованої підошвою, щоб ізолювати вас від землі.

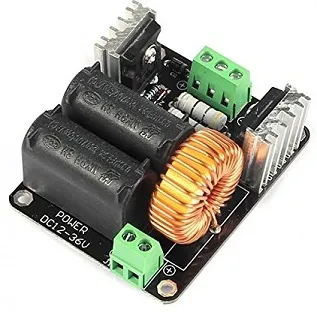

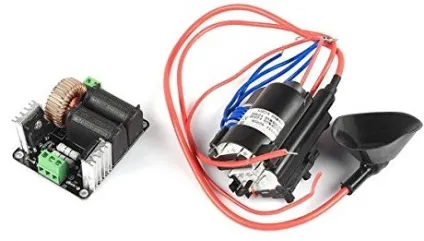

Отже, крім провідників вам буде потрібно джерело живлення (в даному випадку використовувався джерело на 12 В) і трансформатор рядкової розгортки з драйвером як у котушок Тесла. В даному випадку використовувався набір «SainSmart Zero Voltage Switching Tesla Coil Flyback Driver for Sgtc / Marx Generator / jacob's Ladder + Ignition Coil», що поставляється з котушкою. Ось так виглядає цей силовий модуль:

Він підтримує вхідний напруга від 12 В до 36 В. При напрузі 12 В досягається потужність 50-100 Вт.

Для ізоляції силового модуля від зовнішнього світу бажано помістити його в який-небудь пластмасовий ящик, і виконати в цьому ящику невеликий отвір для виведення проводів.

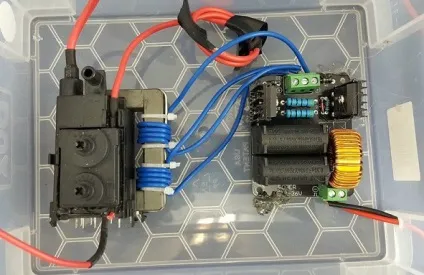

На зображеннях нижче показано з'єднання силового блоку.

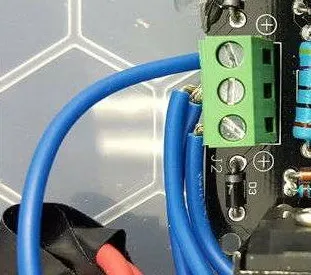

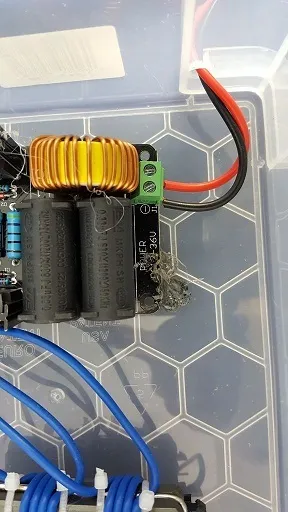

Провід живлення (чорний - земля, червоний - напругу живлення) підключаються до двох контактів роз'єму J1 і виходять з ящика через отвір. Провід котушки (сині) підключаються до роз'єму J2, як показано на зображенні. Червоні дроти виходять з ящика зверху для підключення до них провідників, по яких буде проходити дуга. На кришці ящика потрібно зробити такі болтові кріплення для фіксації проводів:

Провідники в даному прикладі мають трохи вигнуту форму, завдяки якій вони розходяться до верху, що дозволяє робити розряд візуально ефектніше. У самому низу у кришки пластикового ящика провідники розташовані один від одного приблизно на 1 см, зверху відстань між ними становить близько 9 см.

Такі сходи Якова може стати відмінним елементом домашнього декору або бути в якості ефектного подарунка. Але варто ще раз нагадати про те, що не можна торкатися до працюючої сходах Якова, оскільки напруга дуги може бути дуже небезпечним!
