Всі знають і майже кожен збирає цей пристрій мерехтливе і миготливе під музику-цветомузика.В інтернеті багато хто шукає по різних запитах схеми світломузики і всюди вони разние.Вашему увазі я представляю схему нижче зовнішній вигляд якої ви бачите на картінкі.І так, схема робочої світломузики на 220 Вольт на теристори

Проста схема світломузики

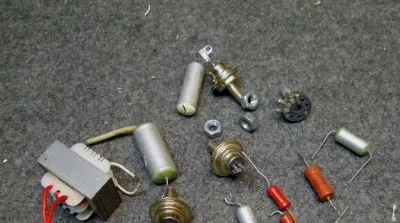

Деталей для неї знадобиться самий мінімум.

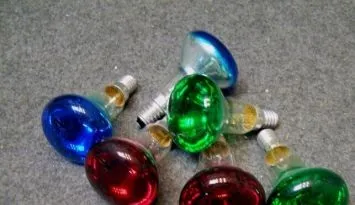

Купуємо кольорові лампи розжарювання на 220В
З огляду на, що вихідний каскад у світломузики виконаний на тиристорах, то він має велику потужність. Якщо тиристори поставити на тепловідвід, то можна навантажити на кожен канал по 1000 ват. Але для будинку цілком вистачить ламп по 60-100 ват.

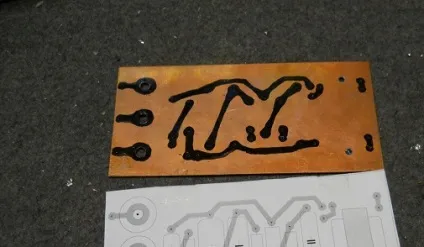

Малюнок друкованої плати для світломузики

Я не став використовувати лазерно-прасувальну технологію для такого простого малюнка плати. Я просто роздрукував картинку дзеркально і наклав її на фольгу.

Що б папір не зміщувалася, закріплюємо її скотчем або ще чим то фіксуємо і накерніваем місця майбутніх отворів

Самі доріжки малюємо нітрофарбою

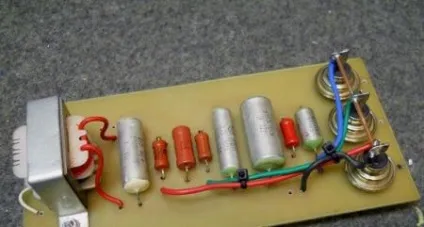

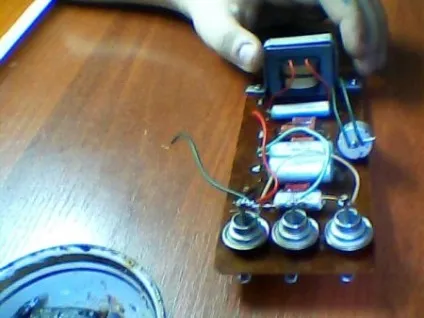

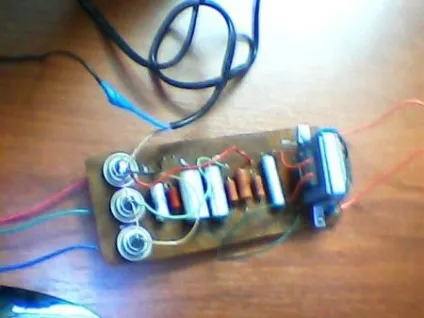

І дивимося повністю спаяні плату

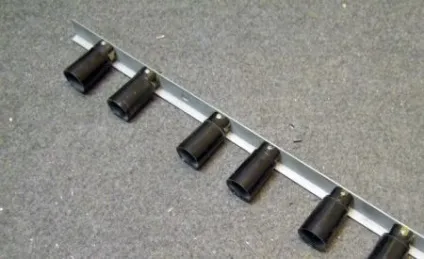

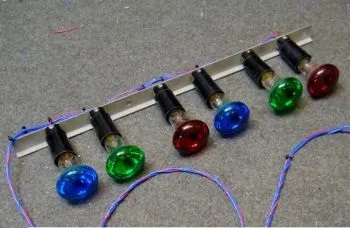

Патрони прикріплюємо до алюмінієвого куточка

На додаток фото надіслане Айдаром Галімовим.
