Як встановити електролічильник в квартирі або в приватному будинку

Лічильники обліку електроенергії з часом технічно і морально застарівають, і тоді потрібно їх заміна. Для цього зовсім необов'язково кликати електрика - таку роботу можна успішно виконати і самостійно.

Вибираємо лічильник для обліку електроенергії

Час від часу у багатьох з нас виникає необхідність провести заміну лічильника електроенергії. Це пов'язано з тим, що дані електроприлади з часом технічно і морально застарівають. На сьогоднішній день на ринку представлені різноманітні моделі, і підібрати підходящий - не проблема. Однак тут виникає питання: як встановити електролічильник? Насправді його монтаж не представляє особливої ​​складності, і може цілком успішно бути виконаний самостійно.

Для квартири або приватного будинку, як правило, застосовується так званий прямий спосіб підключення. Існує ще спосіб установки через трансформатор, але він частіше використовується на промислових підприємствах з високими показниками споживання по потужності. У приватному будинку або в квартирі в установці трансформатора зазвичай немає необхідності.

Електролічильники поділяються за цілим рядом параметрів. Так, їх клас точності може перебувати в діапазоні 0,2-2,5. Чим вище цей показник, тим точніше відбувається облік електроенергії.

За кількістю фаз розрізняють однофазні та трифазні лічильники, за принципом роботи - індукційні і електронні. Перші являють собою звичні пристрої з обертовим металевим диском, по числу оборотів якого і проводиться облік. Основна їхня перевага - доступна вартість. Електронні ж хоч і дорожче, але значно точніше.

Однак який би варіант ви не вибрали, схема підключення приладу залишається незмінною. А це гарантує, що ви зможете встановити його правильно.

Процес підключення електролічильника

Перед початком установки електричного лічильника необхідно визначитися, де він буде розміщений. Він повинен бути розташований в сухому приміщенні, в місці, що забезпечує зручний і швидкий доступ до нього. Для квартири багатоповерхового будинку, як правило, це електричний щит на сходовій клітці. У приватному будинку місце треба буде визначити самостійно. Важливо відзначити, що, згідно з нормами установки, температура в приміщенні не повинна опускатися нижче нуля градусів. Тому якщо лічильник планується розмістити, наприклад, в неопалюваному підвалі, необхідно помістити його в спеціальний бокс для електролічильника з можливістю підігріву.

Згідно з правилами, лічильник можна встановлювати:

• на стіні;
• в спеціальній шафі;
• на щитку (металевому, пластмасовому або дерев'яному);
• в відсіку комплексного розподільчого пристрою.

Важливий момент - висота установки. Найкраще розташовувати прилад на рівні очей. За правилами, висота може бути від 80 см від підлоги, але в такому випадку для зняття показань доведеться постійно нахилятися. Втім, це все одно краще і зручніше, ніж встановити лічильник занадто високо.

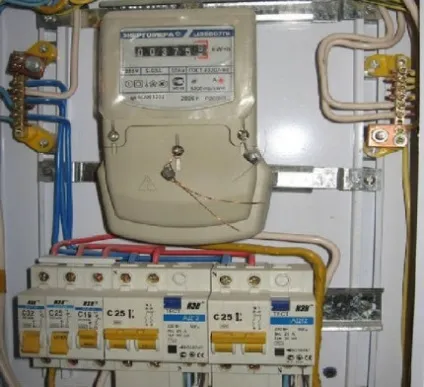

Безпосередньо монтаж зводиться до наступного алгоритму дій. Перш за все, в щитку розподіляються сам лічильник, контактні пластини і автоматичні вимикачі по числу електроліній. Потім проводиться розводка проводів. Схема підключення однофазного лічильника виглядає наступним чином:

Якщо ж ви використовуєте трифазний лічильник, то схема підключення буде інший:

І, природно, перш ніж проводити будь-які роботи, необхідно переконатися, що на вашій електролінії немає напруги.

Поради по установці лічильника

На завершення наведемо кілька корисних порад, які будуть не зайвими, якщо ви зібралися самостійно встановити електролічильник:

• При підборі лічильника розрахуйте сумарну потужність всіх приладів, які можуть бути підключені. Наприклад, якщо потужність складе близько 7 кВт, то краще брати лічильник з номіналом 5-60А.

• Купуючи лічильник, дізнайтеся в магазині, чи немає у них готового щитка з автоматичними вимикачами.

• Якщо ви використовуєте старий електролічильник, інструкція до якого загубилася, подивіться на кришку, яка закриває клеми. На ній повинна бути нанесена схема підключення.

Сподіваємося, що ці прості правила допоможуть вам впоратися з самостійною установкою лічильника.
