Проста гаус-гармата на конденсаторах

У статті буде розглянуто приклад створення найпростішої Гаусс-гармати. Суть пристрою полягає в тому, що воно працює на електромагнітному полі, тобто заряд запускається в політ за допомогою електрики. Збирається така гармата дуже просто, при наявності всіх необхідних матеріалів на збірку йде близько години. Звичайно, потужність гармати не велика, так як її ККД становить всього лише 1%, але цього цілком вистачає, щоб пробити картон або пивну банку. Для накопичення заряду використовуються легкодоступні конденсатори, а джерелом напруги є звичайна розетка, тобто 220В змінного струму. Стріляти гармата може сталевими кульками або дротиками, які можна зробити з цвяхів.

Матеріали і інструменти для збірки:
- лампочка (220В, 60 Ватт) з патроном;
- дроти;
- конденсатори (можна дістати з комп'ютерного блоку живлення);
- діоди;
- металеві та пластикові трубки;
- мідний лакований провід;
- клей (підійде Titan);
- паяльник з припоєм;
- ізоляційна стрічка.

Процес виготовлення Гаусс-гармати:

Крок перший. Як влаштована гармата
Щоб зрозуміти, як працює гармата, пропонується вивчити схему. Вона дуже проста, тут немає перетворювачів, працює все від мережі 220В. Ланцюг складається з конденсаторів, які накопичують заряд, діода (необхідний для вирівнювання змінного струму), котушки (власне сам електромагніт), а також лампочки, яка буде обмежувати струм зарядки конденсаторів.

Крок другий. Виготовляємо котушку

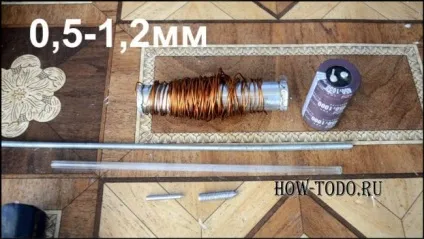

Котушка буде працювати як електромагніт, коли на неї буде надходити напруга від конденсаторів. Для виготовлення котушки буде необхідний лакований провід, товщина якого становить не менше 0.7 мм. Намотується дріт на пластикову або металеву трубочку, вона також буде виступати в якості стовбура. Провід потрібно намотувати акуратно, рівно, виток за витком. Коли буде намотаний перший шар, його потрібно зафіксувати за допомогою клею. Потім зверху намотується новий шар. Щоб вирівняти витки, можна використовувати дерев'яні предмети або бамбучіни. В результаті котушка повинна прийняти такий вид, як можна побачити на фото.

Крок четвертий. Завершальний етап збірки
Для зарядки подібних конденсаторів знадобиться постійний струм, щоб його отримати, будуть потрібні діоди. Такі діоди можна знайти знову ж в комп'ютерному блоці живлення. Щоб система була надійною, можна встановити паралельно 4 і більше діодів. Мінус діода повинен підключатися до плюса конденсатора, або навпаки.

Крім усього іншого в ланцюг включається лампочка, вона виконує завдання резистора і не дозволяє конденсаторів перезарядитися до стану пробою. Також лампочка виконають роль індикатора зарядки, по ній можна визначати, коли конденсатори будуть заряджені і можна робити постріл.

Що ж стосується курка, то для пострілів знадобиться перемикач, а найкраще тумблер. Важливо, щоб перемикач або тумблер міг витримувати високі навантаження.

Ось і все, саморобку можна вважати закінченою. Тепер для стовбура потрібно виготовити просту рукоятку, щоб гармату можна було тримати, а також безпечно і зручно розташувати лампочку, тумблер і батарею з конденсаторами.

Для пострілу потрібно дочекатися, поки конденсатори зарядиться, при цьому лампочка буде світитися тьмяніше, ніж на початковій стадії зарядки. Як снарядів підійдуть металеві кульки або дротики. Тут вже потрібно буде підбирати оптимальну відстань від котушки до снаряда експериментальним шляхом. Найголовніше - дотримуватися техніки безпеки, так як випробування гармати проходять при високій напрузі.
