ПРОМИВКА друкуючих пристроїв струменевих принтерів CANON (доповнення)

Розбирання і конструкція друкуючої головки

Промивання з частковим розбиранням

При частковому розбиранні головки менша ймовірність, що всередину потрапить щось зайве. При розбиранні головки іноді дуже важко побороти бажання протерти наліт чорнила з внутрішніх поверхонь :) але частинки протирального матеріалу, що залишилися на поверхнях і не помітні неозброєним оком, можуть додати засмічених сопел. Часом навіть звичайний пил може додати проблем.

Відкручуємо два самореза, що кріплять керамічну пластину з соплами до нижньої частини корпусу головки.

Піднімаємо нижню (на фото) частину пластини, так, щоб вона відійшла від корпусу головки на 5-7 мм - далі піднімати не потрібно - можна пошкодити шлейф, що йде від контактів до пластини. Іноді пластина настільки міцно сидить на своєму місці, що для того, щоб її підняти, доводиться використовувати важіль.

Підкласти що-небудь під пластину, щоб зафіксувати її в цьому положенні (якщо її не тримати - вона повернеться на місце) - в даному випадку я використав сірник.

Неглибоко вставляючи голку шприца в зазор між пластиною і корпусом головки, сильним струменем рідини промивати, з різних сторін цілячись в ту область, де знаходяться сопла.

Для повноцінної промивання потрібно 3-4 повних шприца рідини (до речі, в цьому випадку підійде дистильована вода - від промивної рідини тут не потрібна активність для розчинення чорнила - все вирішує натиск рідини). При такому стані головки дуже зручно продувати фільтруючі сітки патрубків прийому чорнила - можна створити (шприцом) великий тиск для продувки, не побоюючись пошкодити сопла (тільки при цьому не коштує спиратися на нижню частину головки - при опорі на піднятий край пластини з соплами, можна пошкодити шлейф головки).

При зовнішній схожості, конструкція друкувальних головок, все-таки відрізняється. Якщо на розглянутій вище голівці QY6-0042 підняти пластину з дюзами вище не розбираючи голівку повністю - не дадуть виступи корпусу головки, і якщо стояти на своєму - можна пошкодити шлейф, то нижче на фото - головка QY6-0061, на якій ніщо не заважає відвести пластину від корпусу так, як вам зручніше для промивання (але теж в межах розумного - шлейф все-таки не сталевий і при сильному перегині може надломити).

Я так часто згадую про шлейф тому, що більша частина головок, попадаюшіх до нас в майстерню після того, як користувач спробував промити їх самостійно з розбиранням, виявлялися з надламаний шлейфом, а в цій ситуації головку вже не відновиш.

Після того, як відкрутили саморізи, які тримають пластину з соплами - від'єднуємо від корпусу головки плату з контактами. Для цього скальпелем (або гострим ножем) зрізаємо наплавлену пластмасу в місцях, зазначених стрілками.

На всіх сучасних голівках ці місця знаходяться ближче до кутів плати, подивіться уважно - НЕ помилитеся.

У багатьох головок місце з'єднання плати зі шлейфом, додатково приклеєне до корпусу герметиком - його акуратно підрізати якомога ближче до корпусу головки (і відповідно далі від шлейфу з платою)
Тепер, коли головка розібрана, і все видно - подальша промивка - на ваш розсуд, в залежності від того, що саме потребує промиванні - сітки фільтрів, на прийомних патрубках, або безпосередньо сопла.

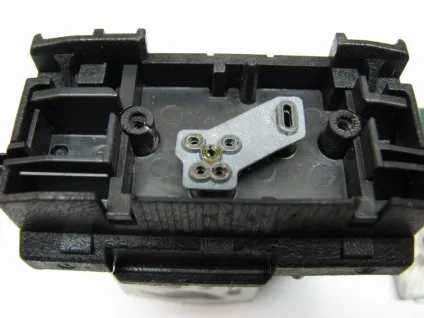

Іноді ця ущільнювальна гумка буває причиною розгерметизації головки і підсосу повітря.
(В такому випадку, якщо ця гумка не потріскається, зазвичай досить промити її в гарячій воді)

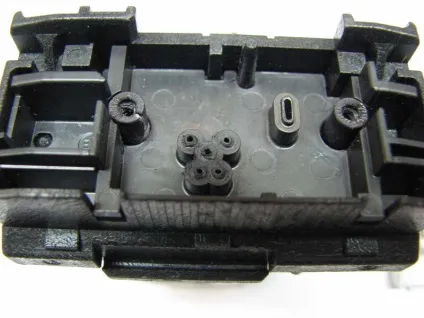

Або засохлі чорнило, що зібралися під нею, як на цьому фото.
(Але в даному випадку їх тут не багато, і швидше за все причиною розгерметизації вони не є)

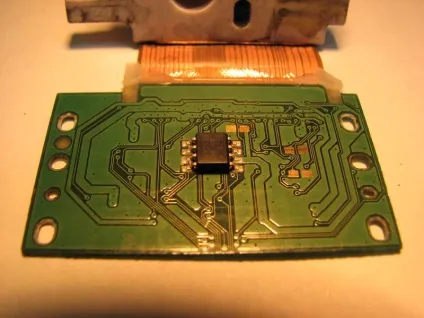

Мікросхема EEPROM головки.

Зворотний бік пластини з соплами. Такі розлучення на ній, навколо отвору чорного кольору, зазвичай бувають після суміші пігменту з чорнилом - частина сопел забивається і при інтенсивній друку (зазвичай тексту) ущільнювальна гумка не витримує надмірного тиску, і розігріті термоелементами головки, чорнило, розбризкуються по пластині.

Розбирати головку далі (від'єднувати керамічну пластину від майданчика з соплами) - не має сенсу, по-перше, розібрати нічого не пошкодивши - дуже мало шансів, а по-друге - там все-одно робити нічого, якщо там що і вийшло з ладу, то починають цю частину головки можливо тільки теоретично.

При складанні головки, пластину з контактами найпростіше закріпити на місці, притиснувши пластину до корпусу головки (на своє місце) і розплавивши залишилися кріпильні стовпчики паяльником, через отвори в пластині - зазвичай цього достатньо, щоб вона нормально трималася. Якщо стовпчики при знятті пластини з контактами відломились "під корінь" - можна в кріпильні отвори (тим же паяльником) вплавити шматки практично будь-якої пластмаси.

Щодо промивання в УЗ ванні. Деякий час назад слова Ультрозвуковая промивка були дуже модними, але все це досить швидко пішло, як і будь-яка мода, яка не має практичного застосування. Але до сих пір в різних форумах спливають поради промити голівку у УЗ ванні.
Так ось, за відомим мені результатами використання ультразвуку для промивання друкуючих головок Canon - 8 з 10-ти головок виходили з ладу відразу, в процесі промивки, інші дві - протягом дуже короткого часу після промивання - від декількох днів, до одного-півтора місяців . Я і сам експериментував з різними УЗ ваннами, від медичних, для чищення мед. інструментів, до промислових, для дбайливого очищення дрібних деталей, з регульованою вихідною потужністю. У мене жодна головка живою не залишилася. У єдиною головки, яка не вмерла відразу, в ванні - сопла зруйнувалися на другому роздрукованому аркуші (перший тестовий лист був роздрукований з досить пристойною якістю) і тому у мене закінчилися головки для експериментів, а результат був абсолютно негативний, я вирішив до цього способу промивання більше не повертатися. Мабуть, також вирішили і інші, хто пробував такий спосіб прочищення - ті, хто в різних форумах раніше рекомендували ультразвукову промивку, зараз, там же виступають проти неї, або мовчать. І до речі, ніде ще не зустрічав достовірної інформації про те, що комусь промивка в УЗ ванні друкуючої головки Canon - допомогла.
Звичайно ж мити чи не мити - вирішувати вам, а раптом саме вам пощастить.

У більшості випадків, щоб визначити, що саме діється з вашої друкуючої головкою, звичайних роздруківок тексту або фото - недостатньо - такі роздруківки не дають повної картини. Найкраще проблеми з якістю друку видно, якщо роздрукувати тест лист в сервісному режимі - він для того і призначений.

і ще один варіант промивання при сильних засорах - гарячою водою або парою. Я цим варіантом вже кілька років не користуюся, але, наскільки пам'ятаю, іноді допомагав:
Якщо візуально сопла цілі, але душ не допомагає - кілька хвилин потримати головку над киплячим чайником (над носиком), щоб струмінь пара потрапляла на сопла, відразу після цього (поки головка не охолола) - зробити душ підігрітою промивної рідиною (щоб підігріти рідину - шприц з нею (природно закритий, щоб рідина не витікала в чайник)) на 3 - 4 секунди опустити в цей же чайник.
Або налити гарячої води в кухоль (або іншу ємність) і докласти головку соплами до поверхні води - не занурювати в воду, а саме докласти, і потримати 2 - 3 хвилини. Якщо при цьому примудритися ще й простягнути гарячу воду через сопла - це буде краще, ніж просто гріти головку, головне - постаратися, щоб при цьому го спритна Не занурюйте в воду глибше нижній частині білої керамічної пластини з соплами.
