Променева система опалення - схема, розрахунок і монтаж

Променева система опалення - це принцип організації опалення з кількома контурами і індивідуальним підключенням окремих приладів. При цьому управління системою може здійснюватися з одного місця.

Гідності й недоліки

До достоїнств променевої системи відносяться такі чинники:

У традиційній схемі прокладка труб найчастіше здійснюється по стінах відповідно до послідовним принципом. Однак якщо будинок має велику площу або кілька поверхів, такий спосіб організації опалення не найкраще рішення, тому що має місце швидке охолодження теплового носія. Променева система дозволяє вирішити проблему охолодження, оскільки вода рухається не по всій системі, а лише по локальному контуру.
Вода рівномірно розходиться по всіх приладах, причому температурна різниця практично не відчутна, тоді як в послідовній схемі загальний принцип такий: чим далі батарея від котла, тим менше в ній температура теплоносія.
Рівень температури можна встановлювати для кожного контуру окремо. Для цього знадобиться двох - або триходовий клапан.
У разі ремонтних робіт або профілактики немає необхідності у відключенні всі системи.
Схема дозволяє знизити гідравлічні втрати, так як трубопровід прокладається так, щоб забезпечити мінімальну кількість вигинів.

Не позбавлена променева розводка системи опалення та окремих недоліків:

Система може бути виключно двухтрубной, що тягне додаткові витрати матеріалів.
Монтажні роботи складніші, ніж у випадку з послідовною схемою.
Допускаються тільки цільні труби без стиків, так як трубопровід прокладається під стяжкою. Вимога обумовлена підвищеним ризиком протікання саме на стиках.
Необхідна покупка циркуляційних насосів для кожного контуру.

Променева система своїми руками

Перш за все, знадобиться накреслити променеву схему на папері. Тут не обійтися без хоча б мінімальних навичок проектувальника і розуміння основних принципів функціонування опалювальної системи. При відсутності досвіду в проектуванні можна замовити креслення в проектній організації.

Схема променевої розводки опалення

Тим, хто вирішив всю роботу виконати самостійно, рекомендується розділити роботу на кілька послідовних частин:

Аналіз характеристик приміщення. Основне правило для прокладання трубопроводу - відсутність чистової обробки поверхні, так як труби укладаються в стяжку.
Визначення місцезнаходження батарей. Встановлювати радіатори потрібно на стінах під вікнами.
Складання плану приміщення. У ньому вказуються вихідні дані, а саме: місця, де встановлені батареї і котел.
План також повинен містити місця прокладки труб і місце розташування центрального розподільного колектора.
Вказівка запобіжної і запірної арматури. До числа необхідного обладнання відносяться манометри, термометри, крани Маєвського, крани перекриття і т.п. У плані необхідно перерахувати всі пристрої і вказати порядок їх установки. Також знадобляться воздухоотводчики - по одному на кожен контур. Відвідників повітря несуть важливу функцію - запобігання утворенню повітряних пробок.

Зверніть увагу! Кран Маєвського рекомендується встановлювати в найвищій точці контуру. Найчастіше таким місцем є верхній патрубок батареї.

Колекторна або променева розводка труб

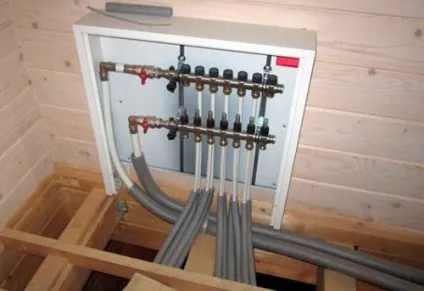

Променева система опалення грунтується на роботі колектора. Цей пристрій використовується для передачі теплового носія від центральної магістралі до локальних контурам. Колектор (інша назва - гребінка) виглядає як порожня труба з патрубком для входу (виходу) теплоносія. Також на колекторі розташовуються окремі для кожного контуру з'єднувальні елементи.

Для роботи променевої системи необхідні два різновиди колекторів:

Вхідний. У комплект входить насос і розподільний клапан (дво- або триходовий). Клапан оснащується термометром, вмонтованим в колекторний корпус. Після отримання інформації від термометра, клапан автоматично підмішує гарячу воду в холодний теплоносій.
Вихідний. Коли теплоносій пройшов коло по контуру, він повинен повернутися в котел, де буде розігрітий знову. Для збору теплового носія передбачений вихідний колектор. На патрубки можна встановити додаткові пристосування - балансувальні контролери витрати, якими змінюється температура води і пропускні характеристики системи.

На недосвідчений погляд, може здатися, що колектор не так вже й потрібний, якщо розподіл організувати за допомогою трійників. Однак в такому випадку не вийде зробити систему стабільною: будуть періодичні збої в роботі обладнання.

Без використання наносів, що регулює і розподільної арматури збільшується ризик простоювання контурів при відсутності циркуляції в них теплового носія.

вибір труб

При підборі труб рекомендується дотримуватися ряду критеріїв, без урахування яких неможливо побудувати надійну опалювальну систему:

Труби повинні бути виготовлені з досить гнучкого матеріалу - це допоможе уникнути стиків. Кращий варіант для приватного будинку - зшитий поліетилен.
Так як трубопровід не повинен мати стиків (або їх кількість має бути зведено до мінімуму), тому, знову ж таки, найкращим вибором є поліетиленові труби, які пропонуються в бухтах. Стики небажано мати з наступних причин: будь-яке з'єднання - найбільш слабке місце в системі, а так як труби знаходяться в стягуванні, їх розрив принесе безліч проблем.
Труби із зшитого поліетилену повинні мати непроникну для повітря прошарок. Якщо ця умова порушити і кисневі молекули проникнуть через поліетилен в тепловій носій, неминуче розвиток корозії на металевих елементах системи - батареях і теплообміннику.
Якщо мова йде про багатоквартирні будинки, оптимальним вибором стануть труби з нержавіючої сталі, так як вони здатні витримувати екстремальні навантаження, нерідко виникають при експлуатації мереж. До того ж нержавейка стійка до корозії.
При реалізації променевої схеми застосовуються труби відносно невеликого діаметра (в порівнянні з подводящим патрубком). Діаметр труб, як правило, коливається між 24 і 32 міліметрами.

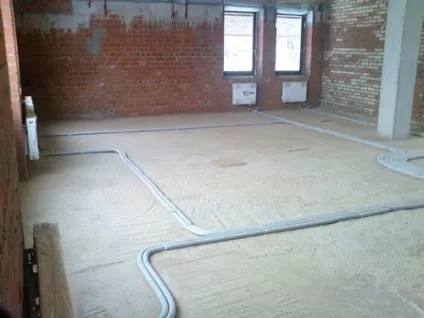

Щоб забезпечити захищеність трубопроводу від механічних впливів, його укладають в цементну стяжку. При цьому стяжку потрібно робити дуже акуратно, щоб не передавити магістраль.
Наносити декоративне покриття на підлогу можна лише після того, як проведена перевірка на відсутність протікання в цементному стягуванні.

Поради по монтажу променевої системи

Променева система опалення двоповерхового будинку має ряд особливостей. Перш за все, мова йде про місце установки колекторів. Загальний розподільний центр рекомендується розміщувати відразу після виходу теплового носія з котла. Весь комплекс основного обладнання зазвичай встановлюється в спеціально відведеному приміщенні - котельні.

У великих будівлях прийнято встановлювати відразу кілька розподільних колекторів. Устаткування закривається в спеціальні ящики. При цьому в разі потреби до нього є вільний доступ. Заборонено установка колекторів в стягуванні або під незнімними декоративними панелями.

Щоб робота променевої схеми була контрольованою і безперебійної, застосовується запірна, захисна і регулююча арматура:

Термометри та манометри. Такі пристрої повинні розташовуватися на виході нагрітого теплового носія з котла. Крім того, бажано мати такі прилади в кожному колекторі. Вимірювальні пристрої дозволяють здійснювати візуальний контроль над температурним рівнем води в променевої опалювальної розводці.
Захисна арматура. Йдеться, перш за все, про крані Маєвського і запобіжні клапани, завдання яких - стабілізувати показники тиску в системі.
Запірна арматура. Пристрої цієї групи допомагають при проведенні ремонту та профілактики, так як при їх наявності роботи можна здійснювати без відключення системи. Необхідно лише скоротити приплив теплового носія в одному з контурів. Монтується запірна арматура перед вхідним котельним патрубком, а також на всіх коллекторах.Іспользованіе променевої системи в умовах приватного будинку вважається оптимальним способом організації опалювальної системи. При цьому потрібно зробити поправку: застосування такої системи повністю виправдано тільки в разі неефективності стандартної схеми опалення. Тому на етапі планування рекомендується провести розрахунки для вибору кращого варіанту.

Використання променевої системи в умовах приватного будинку вважається оптимальним способом організації опалювальної системи. При цьому потрібно зробити поправку: застосування такої системи повністю виправдано тільки в разі неефективності стандартної схеми опалення. Тому на етапі планування рекомендується провести розрахунки для вибору кращого варіанту.
