Глибина закладення зливової каналізації приватного будинку і розрахунок системи за нормативами

Не можна просто так взяти і побудувати дощову каналізацію: як мінімум вона буде неефективна, а як максимум - затопить ділянку. Потрібен грамотний проект, трубопровід необхідно прокласти правильно. Розбираємося, якою має бути глибина закладення зливової каналізації приватного будинку, як зробити правильний розрахунок згідно СНиП, СП, ГОСТ і здоровому глузду.

Діючі правила говорять - розробляючи проект дощової каналізації, необхідно враховувати:

• існуючі вимоги до очищення;
• кліматичні параметри місцевості;
• рельєф ділянки;
• геологічні / гідрологічні умови;
• ситуацію з інженерними комунікаціями;
• інші фактори (так і написано).

Кліматичні установки можна знайти в СП 131.13330. Решта - індивідуально.

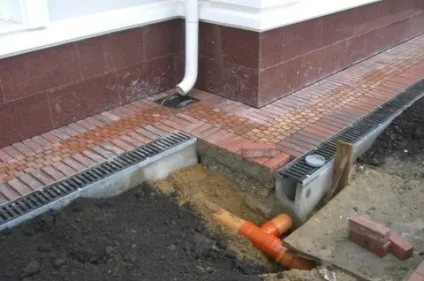

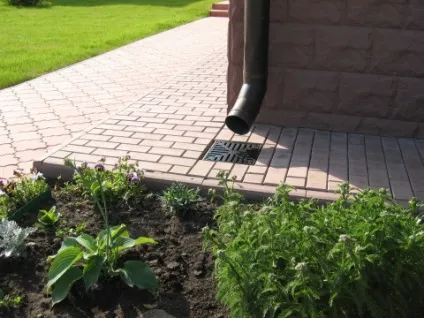

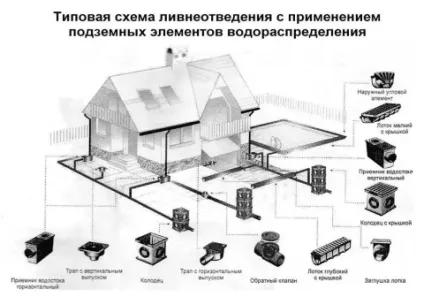

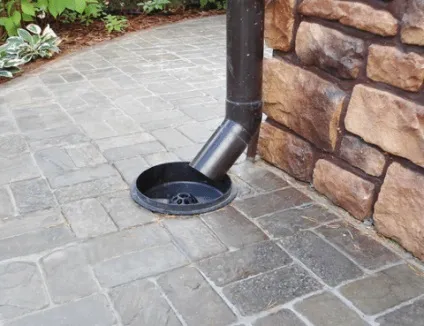

Система складається з дощоприймачів, трубопроводу, колекторів, оглядових колодязів. Конструкція дощоприймачів залежить від виду системи - лінійної, точкового, комбінованої. В лінійних застосовують лотки, в точкових - трапи. Елементи оберігають від засмічення - захисні решітки йдуть в комплекті.

На труби ставлять лічильники води, щоб в разі переповнення або засмічення вода не заповнила трубопровід. Трубопровід прокладають під певним ухилом і на певній глибині.

У разі відсутності досвіду (НЕ каналізованних район, наприклад) експлуатації мереж, спираються на рівень промерзання грунту, різний у всіх регіонах.

1. Труби діаметром менше 500 мм прокладають на 30 см нижче позначки глибини промерзання грунту.
2. Труби діаметром понад 500 мм прокладають на 50 см нижче позначки глибини промерзання грунту.
3. Допустима прокладка труб на глибину 70 см від поверхні (планування). Це відстань до верху труби. При цьому передбачають термоізоляцію трубопроводу і його захист від механічних впливів.
4. Глибину закладення колектора визначають статистичними і теплотехнічним розрахунком.
5. Максимальна глибина не нормована - її визначають шляхом розрахунків для кожного окремого випадку. До уваги беруть використовувані матеріали, характеристики грунту, що застосовуються технології.

Реальність буває дуже далекою від книжкових істин. Інший раз слідувати правилам неможливо по ряду причин. Відхилення допустимі, але будь-яке нестандартне рішення, яке не прописане в правилах і нормах, потребує схвалення відповідної інстанції, тобто проект треба погодити.

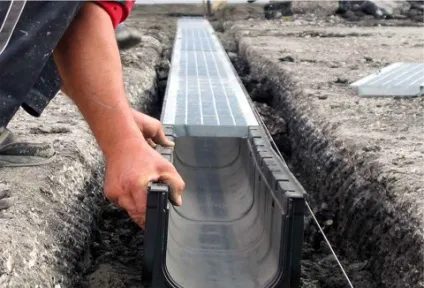

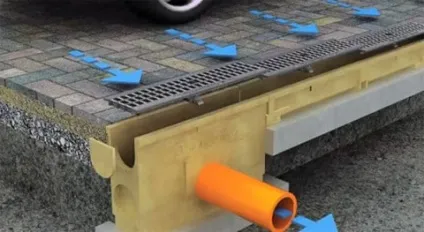

Лінійна зливова каналізація

Щоб проект схвалили, всі застосовувані технічні рішення повинні бути обгрунтовані, причому порівняльним шляхом. Тобто потрібно порівняти технічні та економічні параметри різних варіантів і довести, що спроектований або кращий, або єдино можливий.

У розрахунку зливової каналізації цілий масив цифр і формул, але якщо спростити всі донезмоги, важливі кілька параметрів:

• продуктивність системи (обсяг стоків);
• ухил труб;
• діаметр труб;
• глибина закладення трубопроводу і колекторів.

Від діаметра труб залежить ефективність відведення поверхневих стоків. Діаметр в свою чергу залежить від обсягу опадів в місцевості і площі території, що обслуговується (з урахуванням дренажної системи, якщо використовують один колектор). Всі потрібні цифри є в нормативній документації, і їх достатньо, якщо слідувати правилам.

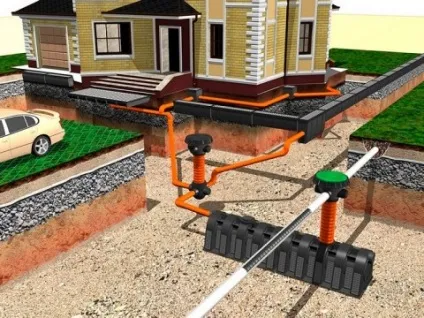

Поєднана система (лівневка і дренаж)

Обсяг стоків розраховують за формулою:

1. Q - обсяг стоків.
2. q20, л / сек. на га - коефіцієнт інтенсивності атмосферних опадів.
3. F - площа території, що обслуговується (перераховують в гектарах; схили дахів - в горизонтальній проекції).
4. Ψ - коефіцієнт всмоктуючої здатності покриттів.

Значення q20 отримують в місцевому метеоцентрі. Ψ стандартний:

• 1,0 - покрівля;
• 0,95 - асфальт;
• 0,85 - бетон;
• 0,40 - щебінка (трамбувати);
• 0,35 - грунт (в тому числі дерен, газони).

Для кожного дощоприймача роблять окремий розрахунок. Потім підсумовують отримані цифри і визначають діаметр труб.

Звід правил регламентує найменший діаметр труб. Для самопливних мереж він становить 150 мм (і йде як допустимий, а бажаний - 200 мм). Використовуючи інші труби, порушують положення СП. У виробничих мережах використання 150-міліметрових труб вимагає обґрунтування.

Параметри, дійсні для труб 150 мм:

• розрахункова максимальна швидкість: для металевих труб - 10 м / м, для неметалічних - 7 м / с;
• розрахункове наповнення прямокутних каналів і труб поперечного перерізу - повне;
• найменший ухил (необхідність меншого ухилу слід обгрунтувати): для 150-міліметрових труб - 8 мм / метр, для 200-міліметрових - 7 мм / м;
• ухил приєднання - 2 мм / м;
• ухил окремих лотків - 5 мм / м;
• найменші розміри трапецієподібних кюветів, канав: по дну - 30 см, по глибині - 40 см;
• між відводить і приєднується трубами необхідний кут мінімум 90 градусів, в іншому випадку встановлюють колодязь, а в ньому - стояк з приєднанням дощоприймачів з перепадом;
• вимагають влаштування колодязя: довгі прямі ділянки (через кожні 35 м - для приватних домоволодінь), повороти, перепади, повороти на колекторах, що з'єднуються труби різного діаметру;
• радіус кривої повороту лотків повинен складати як мінімум 1 діаметр труби;
• радіус кривої повороту на колекторі від 120 см (включно) повинен складати як мінімум 5 діаметрів труби, оглядові колодязі потрібні і на початку, і в кінці кривої;
• діаметр колектора для труб до 500 мм - 1000 мм (1000х1000);
• допустима установка колектора діаметром 700 мм для труб 150 мм;
• глибина закладення колектора діаметром 700 мм не повинна перевищувати 1200 мм;
• діаметр колодязів глибокого (від 3 м) закладення повинен становити мінімум 1500 мм;
• мінімальна розрахункова швидкість руху стоків по трубах і каналах становить 60 см / с.

Не можна спиратися на наведені цифри, використовуючи труби меншого діаметру: вже 110-міліметровим потрібен мінімальний ухил в 2 см / м. У кожному разі порушення правил доведеться робити індивідуальний розрахунок зливової каналізації.

Розрахувати дощову каналізацію можна на спеціалізованих ресурсах, які надають калькулятори або програми, що працюють в браузері (запускаємо і вважаємо). Більшість (може, і все) з них роблять окремо розрахунки:

• гідравлічний,
• поверхневих стоків з території,
• обсягу вод з покрівлі,
• ємність колектора,
• ухилу трубопроводу,
• глибини закладення мережі.

Якщо ці параметри допоможуть побудувати ливневку ... бажаємо удачі.

Ми розписали правила і норми, формули і цифри, спираючись на СНиП та СП, але згідно здоровому глузду розрахунок дощової каналізації треба довірити фахівцям - як би банально це не звучало. Так, всі цифри наведені, але головним чинником були, є, будуть кліматичні параметри, хоч і зазначені в СП, але не повністю. СП не знають, який на вашій ділянці грунт: пісок пропускає воду моментально, глина не пропускає зовсім. Помилка в розрахунках = затоплений ділянку з усіма наслідками, що випливають.
