Проколюють затискачі для проводів сип принцип дії

При проектуванні електропроводки часто виявляється поза увагою всі питання, які стосуються проведення кабелю до ввідного автоматичного вимикача, оскільки оцінюється цей момент як щось само собою зрозуміле. Однак монтаж проколюючого затиску для СІП дроти - вельми відповідальний захід, що вимагає повного володіння технологією. При проведенні проводів необхідно керуватися двома базисами - це довговічність і безпеку. Крім того важливо, щоб до будь-якого елементу або частини ланцюга можна було дістатися без проблем з метою ремонту або заміни. У цій статті ми розглянемо принцип дії, призначення та особливості монтажу проколюючого затиску для проводів СІП.

призначення затиску

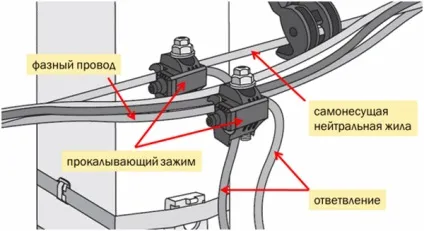

У переважній більшості випадків проколює затиск використовується для проведення електрики в те чи інше приміщення (будинок, гараж, сарай) від основної магістралі. Принцип дії полягає в проколі спеціальним пристроєм магістрального кабелю, після чого в корпусі затиску виробляються приєднання алюмінієвих одножильних проводів СІП через спеціальні захищені від зовнішнього згубного впливу клемні стискання (електрики називають їх горіхами).

Уже другий провід, який із них, підводиться до вступного автомата для подальшої розводки електромережі по приміщенню.

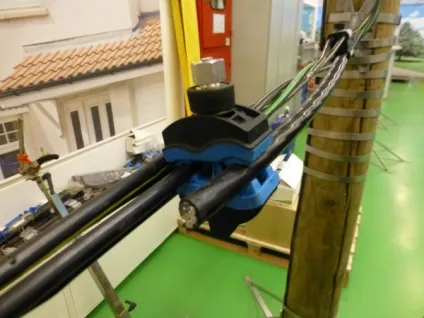

Пристрій і принцип роботи

Затискачі, представлені в магазинах, покликані проробляти свою роботу максимально швидко, крім того технологія їх використання забезпечують безпеку подальшої експлуатації. Ці позитивні властивості проколюють затискачів СІП пов'язані з використанням в їх конструкції якісних матеріалів, що пов'язано з неухильним відповідністю українським і міжнародним електротехнічним стандартам і постійним контролем виробництва.

Є кілька основних факторів, про які потрібно мати уявлення щодо роботи проколюючого затиску для провода СИП:

1. Необхідно забезпечити контакт між двома жилами. Прокол необхідно виконати між основною житлової та відповідної. Таким чином забезпечується грамотна робота всієї системи.
2. Жили необхідно пропустити через спеціальні отвори на корпусі зажимного вироби. З цією метою потрібно відтягнути верхній болт для з'єднання. Ця операція виконується до тих пір, поки не відбудеться зрив головки болта.

Зовнішня частина сучасного затиску для проколу проводів СІП покрита шаром якісного скловолокна. Робоча частина проколюючого пристрою виготовляється з міцних полімерних матеріалів. Таким чином забезпечується гарантія, що сам затискної механізм отримає стійкість від руйнування під впливом сонячних променів, а корпус не пропустить в себе вологу незалежно від тиску і цілому погодних умов.

Безперебійне якість при використанні затискачів для провода СИП обумовлено їх виготовлення відповідно до сучасних технологій і невід'ємним контролем якості готової продукції на всіх етапах виробництва. Виходячи з використання якісних матеріалів термін служби проколу СІП становить близько 30-40 років.

Виробляючи монтаж відгалужувальних затискачів для провода СИП, потрібно виконати проколи наскрізь через ізоляцію, розташовану на жилах. Припущення, що це послужить негативним критерієм для всієї міцності електроустановки є помилковими. Перед роботою необхідно переконатися, герметично чи місце кріплення проколу.

Слід пам'ятати і серйозно поставитися до того факту, що монтаж проколюючого затиску повинен виконуватися грамотно і з першого разу. Зняти його після установки вже не вдасться. Використання цього пристрою двічі також виключена.

види виробів

Виготовлювачами пропонується кілька варіантів проколюють затискачів для СІП. Вони відрізняються в основному використанням в різних умовах експлуатації:

1. Відгалужувальні проколює затиск з наявністю одного болта. Це пристрій електрики називають «голий СІП». Він використовується для проведення проводу, позбавленого ізоляційного шару. Перетин, з яким здатний працювати даний варіант виконання стискання, варіюється від 16 до 95 мм 2. Пластикове покриття захищає струмопровідні жили від згубного впливу вологи і сонячних променів. Також затиск має стабільну планку. Сам пристрій проколу виконано з алюмінієвого сплаву, що дозволяє уникнути корозії. Надійність пристрою не викликає нарікань.

2. Відгалужувальні проколює затиск з наявністю двох болтів (на фото нижче). Необхідний при використанні Відгалужувальні пристрої з метою відведення проводів, позбавлених ізоляційного шару, до магістрального кабелю на провід СІП. Максимальна допустима перетин проколюваного кабелю становить 95 мм 2. Корпус виготовлений з скло армовані пластику, що володіє підвищеною стійкістю. З метою підвищення технологічності, при експлуатації використовується нижня планка, призначена для фіксації ключа в необхідному положенні. Цей затискної механізм також захищений від попадання вологи і згубного впливу ультрафіолету. Якість, як і завжди для такого рівня електротехнічних пристроїв, відповідає стандартам і знаходиться на найвищому рівні.

додаткова інформація

Купуючи проколює затиск для провода СИП, необхідно пам'ятати, щоб головка болта відповідала використовуваному при роботі з ним гайковий ключ. У більшості випадків головка має розмір 13 мм, але часом зустрічаються і різновиди з розміром болта 17 мм. Маркування затиску містить інформацію про мінімальний і максимальний перерізі дроту, який можливо провести через нього. Цей розмір служить в тому числі для інформації про товщину магістралі. Згідно з ним нескладно зрозуміти відстань відгалуження, що монтується в Відгалужувальні кінцевому затиску. Вибір необхідної моделі проколюючого затиску для провода СИП стає абсолютно простим, якщо керуватися вищезазначеною інформацією.

Приклад маркування виробів надано в таблиці:

Ось ми і розглянули особливості монтажу, призначення та принцип дії проколюючого затиску для проводів СІП. Сподіваємося, інформація була для вас корисною і цікавою!
