Проколи для кабелю сип - все характеристики і інструкція
Всі, хто стикався з проблемою підключення будівель і споруд до ен / постачання, знають, як часом складно підібрати комплектуючі та матеріали, які підходять не тільки до місцевих умов (специфіці роботи), але і за ціною. Для приватного сектора останній фактор в ряді випадків є мало не головним.
Саме тому підключення житлових будинків до лінії пром / напруги здійснюється в основному кабелем СІП (правильне найменування - провід самонесучий ізольований), так як він задовольняє власників за всіма параметрами. Його характеристики - окрема тема. А ось з особливостями монтажу, пристосуваннями, які необхідні для розведення лінії (так званими проколами для кабелю СІП), варто розібратися докладніше, так як їх застосування має ряд нюансів, не характерних при використанні інших типів кабелів.
Схема ел / харчування індивідуальних ділянок нерідко досить складна, так як на території можуть знаходитися кілька будівель, яким потрібне підключення до промислової мережі. Для того щоб зробити відгалуження від лінії, необхідні не тільки професійні знання і навички, а й спеціальні арматурні елементи для різних з'єднань (муфти тощо).
Але головна складність - в обробленні кабелю, приєднання, надійної ізоляції цих ділянок. Своїми руками (а це найбільш поширений варіант монтажу в приватному секторі) все це виконати досить складно. А ось при роботі з СИП нічого подібного не буде потрібно. Для цього існують спеціальні відгалужувальні затискачі, звані проколами. Отже, процес складання схеми електроживлення на території зазнає суттєвого спрощення.

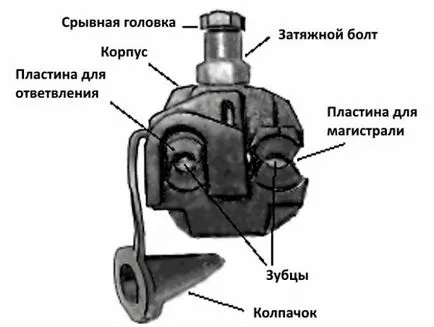

Конструкція проколів для кабелю
- Корпус. Специфіка експлуатації проколу вимагає його підвищеної міцності і стійкості до атмосферних факторів. Тому для його виготовлення використовуються армовані полімери або дюраль.
- Пластини сполучні. Особливість їх виконання - в зубах, які і проколюють ізоляцію кабелю, забезпечуючи електричний контакт.
- Болти затяжні. Залежно від модифікації проколу 1 - 2 штуки. Головки зривного типу, тобто даний кріплення призначений для одноразового використання.
- Ковпачки. Вони після установки за місцем повністю закривають кінці СИП, які можуть стирчати з відвідних затискачів. Цим забезпечується герметичність з'єднань.
Що дає використання проколів
- Спрощується технологія монтажних робіт, так як обробленням кабелю СІП займатися не потрібно.
- Надійний, герметичний електричний контакт.
- Можливість приєднання відгалуження до лінії без зняття з неї напруги. Важливо, якщо врахувати, скільки часу потрібно витратити, наприклад, дачника, щоб знайти місцевого електрика, та ще й умовити його знеструмити мережу.
Різновиди проколів для СИП
Відгалужувальні ізольовані затискачі використовуються при монтажі ліній напругою до 1 000 В.

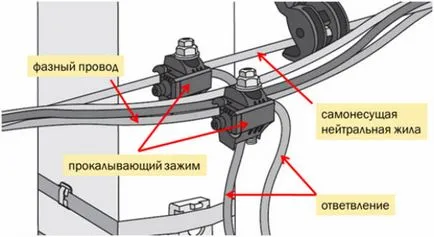

Методику установки проколу добре пояснює малюнок. Демонтаж затиску (при необхідності відключення відвідної лінії) проводиться швидко. Досить послабити нижню головку, після чого пристосування легко знімається.
Ця модифікація проколів використовується, коли необхідно від однієї точки на лінії зробити 2 відводу, причому за допомогою кабелю іншого типу. Такі затискачі роблять проколи лише на мережевий «нитці», а для приєднання відгалуження його кінець доведеться, як і зазвичай, обробляти.
У приватному секторі використовуються рідше, так як герметичність місця контакту недостатньо висока. Отже, при зовнішньому підключенні СІП такі затискачі мають обмеження в застосуванні. На фото показано внутрішній устрій проколу ЗОЗРБ IEK (без корпусу).
Коротка інструкція по установці проколів
Увага! Незважаючи на те, що всі зовнішні частини відгалужувальних затискачів ізольовані, робота проводиться тільки в засобах захисту (рукавички, килимок гумовий тощо) і за допомогою інструменту з діелектричними рукоятками.
- Роз'єднання провідників (з скручування) на лінії пром / напруги. Для цього існують спеціальні пристосування - клини діелектричні.
Як варіант - дерев'яні. Але в цьому випадку проводи, до яких проводиться приєднання, необхідно знеструмити.
Клин встановлюється між жилами, і проводиться розкрутка плетення струмопровідних проводів для того, щоб можна було на кожній змонтувати прокол. Цим і визначається достатність роботи на даному етапі.
- Установка проколу. Нічого складного, так як він підбирається по перетину провідників.
- У вільний жолоб поміщається кінець кабелю відвідної лінії (попередньо випрямленний), і головка затискного болта вкручується до упору. Причому так, щоб вона відвалилася. Це свідчить про те, що надійний контакт забезпечений.
