Проколи для кабелю сип - помилки монтажу, види, характеристики

Якщо його не використовувати, то СІП з часом буде "поглинати" в себе стільки вологи, що у вашій шафі обліку може утворитися невелика калюжка!

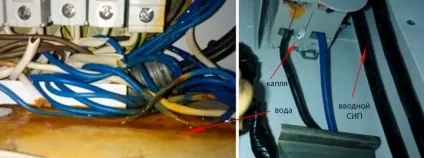

Ось наочний приклад відсутності герметизації СІП на вводі в будинок і його наслідки:

Підключення двох проводів на одному проколі

Ще один важливий момент при використанні проколів - забороняється застосовувати підключення більше одного відгалуження на одному герметичному проколюють затискачі, якщо це не передбачено його конструкцією.

Здавалося б, у вас є два відходять кабелю перетином по 6мм2. Якщо їх скрутити разом або навіть без скручування вставити всередину затиску, то нічого не заважає затягнути контакт таким способом. Найчастіше такий прийом використовують при підключенні декількох світильників через один проколює затиск.

Однак, як раз таки контакт по всій площі відходить жили тут вже не буде достатнім. Більш того, що ізолює гумова прокладка в цьому випадку не зможе обжати дріт з усіх боків. А відповідно ні про яку герметичності мова вже не йде. Волога буде спокійно проникати всередину проколу, стікаючи по поверхні ізоляції двох жив.

Багаторазовий проколює затиск

Ще одним часто вживаним проколом є зажим з функцією роздільної затяжки болтів. Завдяки цьому, даний затиск вважається багаторазовим, але тільки з точки зору підключення відгалужень.

Якщо вам часто доводиться підключати-відключати введення в будинок або тимчасові об'єкти від СІП (зварювальні пости, переносні електроустановки), то даний девайс єдиний спосіб зробити це безболісно для самої лінії.

Так як з проколом на СИП в цьому випадку нічого не відбувається, а відкручується тільки болт підтискає відходить кабель, який до того ж не має ніяких зубів.

При цьому ізоляцію з жили відгалуження необхідно знімати на 1-2см. Ще однією перевагою таких затискачів є їх універсальність. Через них можна підключати не тільки введення в будинок і вуличне освітлення, але і заземлюючі спуски нульової жили.

Ось їх основні виробники, технічні дані і характеристики:

Ensto Sicam Niled КВТ

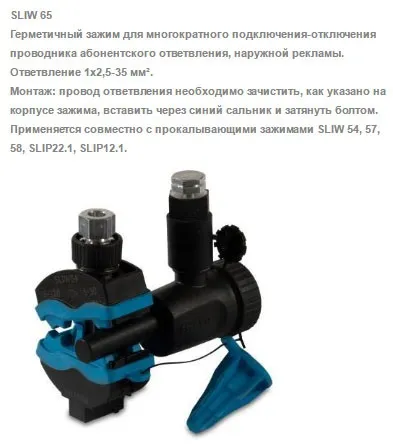

Ensto Sliw 65, 65S

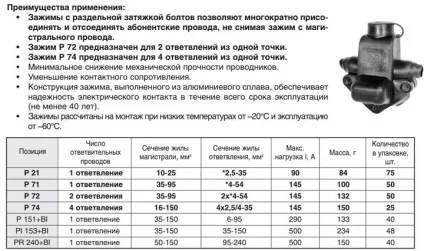

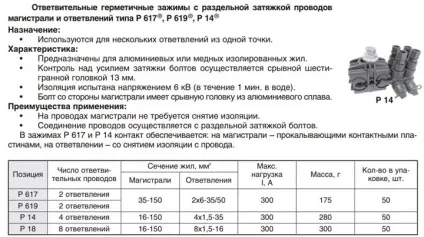

Niled P71-74, P617

З'єднання проводів СІП між собою

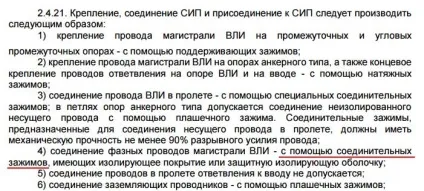

З'єднувати або нарощувати провода СИП проколюють зажимами не можна. Навіть якщо це короткий ділянку до 25м, наприклад введення в будинок. Тому то вони і називаються відгалужувальними зажимами, а не сполучними.

Для стикування проводів необхідно використовувати з'єднувальні гільзи під опресовування. Дуже детально про всі нюанси і помилки роботи з ними, можна прочитати в статті "Як поєднати провода СИП між собою".

Більш того, не рекомендується подібними проколами з'єднувати магістральний СІП на анкерній опорі, навіть якщо там немає ніякого натягу.

Так як площа контакту в такому затиску непорівнянна з перетином основного дроти. І повну тривалу навантаження в 100 і більше Ампер, такий затиск без наслідків для себе і з'єднувальних проводів може і не пропустити, не кажучи вже про струмі короткого замикання.

Проколи з роздільним затягуванням болтів також мають сривной головку. Вона грає роль своєрідного "запобіжника". Так як провід СІП знаходиться в натягнутому стані і кожна жила піддається поздовжньої механічного навантаження, необхідно проколювати провід і занурюватися зубами в саму жилу рівно настільки, щоб не знижувати механічну міцність лінії більш ніж на 20%.

Не потрібно після зриву, вручну дотягувати другу гайку, якщо вам здалося що контакт не достатньо хороший. Тим самим ви тільки пошкодите несучий дріт.

Окремі марки затискачів, наприклад у Sicam мають так звану опцію Турбо. Вона полегшує і спрощує процес монтажу.

Весь монтаж розділяється на два етапи:

• окремий монтаж на лінію. Берете розкручений затиск, вставляєте в магістральний провід і однією рукою закручуєте гайки, щоб зажим зафіксувався.

• при цьому другий кінець залишається як і раніше розведеним. Спокійно встановлюєте в нього відгалуження і закінчуєте процес монтажу.
