Прокладка і підключення мережевого кабелю

Добрий день шановні Новомосковсктелі сайту «Популярна електроніка». У цій статті мова піде про те, як самостійно прокласти в квартирі мережевий кабель (для підключення до мережі Інтернет або зв'язку з іншими комп'ютерами домашньої мережі) і як його правильно обжати (встановити роз'єми) без використання спеціальних інструментів.

Прокладка мережевого кабелю по квартирі

Закладати мережевий кабель можна прямо в стіну, також як і силовий - довбаємо штроби, укладаємо кабель, приморожують будівельним гіпсом (алебастром) і штукатуримо. Також інтернет-кабель можна прокласти всередині або зовні статевих плінтусів. Це в тому випадку якщо ремонт Ви вже зробили і починати його знову заради закладки комп'ютерного кабелю зовсім не хочете. Або ж Вам просто не хочеться довбати зайвий раз стіни.

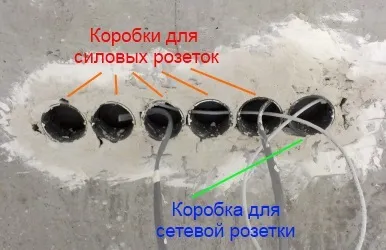

Коли Ви проклали всі мережеві кабелю, необхідно переходити до їх оконцовке - приєднанню до іншої розетки або роз'ємів. У місці, де буде стояти свіч або роутер кабелю повинні виходити назовні (зі стіни або плінтуса). Рекомендується залишити невеликий запас по довжині. У кімнатах, де будуть встановлені мережеві розетки, ставимо установчі коробки (такі ж, як і при установці розеток і вимикачів вимикачів). Тут вже можна, щоб розетка стояла поруч зі звичайною або вимикачем освітлення. При бажанні їх навіть можна об'єднувати в одну групу - ставиться група настановних коробок, а самі розетки об'єднуються загальною рамкою.

Трохи про сам мережевому кабелі (кручений парі)

Його існує кілька видів, але, в загальному, конструктивно вони практично не відрізняються. Правда є екранований мережний кабель і неекранований. Як випливає з назви, в першому все жили захищені металевим обплетенням (екраном), у другому - цей елемент відсутній.

Який саме кабель вибрати вирішувати вам. Перший дорожче і його має сенс ставити тільки на дуже довгих відстанях (більше 100 м - в стандартних квартирах таких немає), або при присутності зовнішніх електромагнітних полів (поруч знаходиться вежа стільникового зв'язку, у вас в квартирі встановлений підпільний радіопередавальний центр або Ви незаконно встановили у себе портативну атомну електростанцію).

З'єднання (по жильними) кабелю з роз'ємами і розетками

Існує два основних типи з'єднання: тип A і тип B. Вони відрізняються лише взаємним розташуванням жив (за кольорами). Щоб з'єднати всі комп'ютери з мережевим комутатором або роутером на обох кінцях всіх кабелів повинна бути однакова розпаювання - або всюди тип A або всюди тип B (застосовується частіше, хоча різниці в роботі або швидкості передачі даних між ними немає). Це так зване «пряме» з'єднання.

Щоб з'єднати два комп'ютери між собою використовується «перехресне» з'єднання - з одного боку встановлюється тип A, а з іншого тип B.

З'єднання (обтиск) мережевого кабелю

Щоб обжати мережевий роз'єм найкраще використовувати спеціальні обтискні кліщі. Але купувати їх, щоб обжати пару кабелів економічно не вигідно. Тому можна скористатися звичайною плоскою викруткою, ширина і товщина якої приблизно дорівнює розміру одного контакту роз'єму.

Акуратно, щоб не пошкодити внутрішню ізоляцію кожної жили, знімаємо зовнішню ізоляцію на відстань 1,25 - 1,30 см. Самі жили звільняти від ізоляції не потрібно. Тепер маємо кожну жилу в ряд згідно типу підключення, до кінця вставляємо їх в роз'єм і починаємо по черзі утапливать викруткою кожен контакт. При цьому кабель повинен бути нерухомий.

Після того, як Ви продавили все 8 контактів, необхідно замкнути загальний зажим, який утримує кабель в роз'ємі, не даючи йому вирватися при багаторазовому від'єднанні і приєднанні до розеток.

Підключити розетку ще простіше. Там є 8 окремих роз'ємів, в які потрібно вставити кожну жилу згідно типу під'єднання. Правда кінці жив в цьому випадку доведеться звільнити від внутрішньої ізоляції і зачистити.

Щоб з'єднати комп'ютер з мережевою розеткою, беремо мережевий кабель потрібної довжини і обжимаємо його з обох сторін, використовуючи той тип з'єднання (A або B), який використовувався в розетках.

Ось в принципі і все. Домашня мережа або підключення до зовнішньої мережі Інтернет - готово!
