Прогулянковий катамаран з пінопласту і фанери

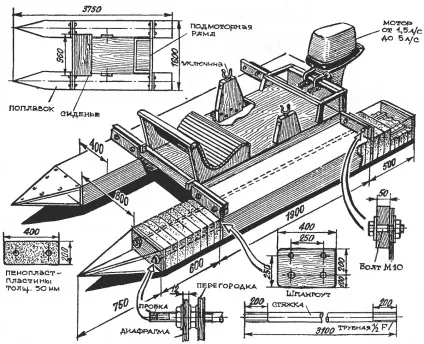

На водоймах Уралу давно плавають, пише А. Копилов, катамарани з пеноплвста. Вони непотоплювані, зручні в експлуатації, довговічні і прості у виготовленні. На малюнку зображена конструкція такого катамарана. Його розміри: 3750х1600 мм, товщина пластин від 40 до 150 мм, висота поплавка 200 мм і ширина 400 мм. Вага 1 м 3 пінопласту становить близько 20 кг. Пластини вирізують на спеціальному пристосуванні дротом з ніхрому, нагрітої до 200-250 ° С, або на спеціальному верстаті.
Діафрагму носової частини (2 шт.), Перегородки (4 шт.), Шпангоут (4 шт.) Виготовляють з фанери товщиною 12 мм. Стягнуті труби, які служать для кріплення деталей, - дюралюмінієві, однак прийнятні і тонкостінні з корозійностійкої сталі; годяться для стяжки також дюралюмінієві стрижні ∅10-12 мм. Різьблення на трубах ∅1 / 2 "нарізають КЛУПП або плашкою, а на стрижнях - плашкою з основною метричної різьбою (М10). Перед складанням поплавців широкі поверхні пластин потрібно фарбувати масляною фарбою або епоксидним клеєм і стягують сталевими трубами за допомогою гайок. Потім зовнішні поверхні обклеюють тонкої бязью або склотканиною в два-три шари на епоксидної смолі або на олійній фарбі. Носова частина поплавців катамарана робиться окремо з алюмінієвих куточків 25х25 мм і обшивається тонким (0,5 мм) листовим алюмінієм. Металева конструкція має фанерну діафрагму, скріплену болтами М6 з куточками; деталі алюмінієвої обшивки з'єднані заклепками.
Кришки із фанери або листового дюралюмінію товщиною 1-1,5 мм прикріплюються гвинтами до куточків носової частини. Носову частину насаджують на кінці стяжних труб і закріплюють гайками, як показано на малюнку. Потім її заповнюють шматками пінопласту і закривають кришкою.
Надбудову (палубу) збирають з дерев'яних брусків і рейок. Вся конструкція кріпиться до шпангоутам вісьмома болтами з гайками. Для пересування по воді в кормі встановлюється човновий мотор потужністю 1-5 к.с. Можна плавати і на веслах, зроблених з тонкостінних дюралюмінієвих труб. Можлива також установка на катамарані косого вітрила площею до 3 м 2.
Відмінний інструмент для різання пінопласту наведено в цій статті.
Конструкція катамарана ►
