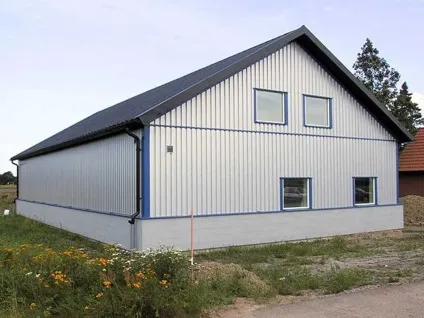

До сучасних будівельних матеріалів відноситься профнастил. Його застосовують в індивідуальному будівництві, споруджують об'ємні промислові об'єкти, зводять будівлі швидкісний збірки. Сучасне обладнання дозволило створити виробництво цього матеріалу, який використовують як покрівельний, стіновий і фасадний матеріал. Устаткування лінії дозволяє виготовляти профнастил розміри, якого по довжині досягають 25-ти метрів.

Технологія виробництва профнастилу

Профільний метал отримують шляхом прокату гладкою сталевої стрічки між різної форми вулицями до отримання рельєфної поверхні.

Виробництво такої стали проходить з виконанням наступних етапів:

• Фахівці розробляють проект з випуску матеріалу потрібного типу, кольору, довжини і кількості необхідних листів;
• Виробництво профільних листів;
• Доставка матеріалу до місця монтажу.

Для випуску профлистов високої якості потрібне спеціальне обладнання.

Слід знати, що тільки високотехнологічне обладнання дає можливість отримати якісний профнастил, який відповідає вимогам стандарту.

Листи, вироблені на кустарному виробництві, мають похибки і порушення геометричної форми з відхиленнями в розмірах.

Стандартні вимоги до міні-виробництва

Оборудуя невелике виробництво для отримання профнастилу необхідно дотримуватися правила по розміщенню обладнання:

Верстати слід розміщувати так, щоб забезпечити вільний доступ до всіх частин механізмів при обслуговуванні і техогляди; Пристрої для розмотування раціональніше розміщувати поблизу від зберігання сировини; Готову продукцію можна зберігати в цеху, але краще мати спеціально обладнаний склад.

На якісному обладнанні є можливість випускати профлисти довжиною до 12 м. Однак на великих виробництвах використовують обладнання, на якому є можливість випуску листів завдовжки до 25 м.

Виробничий процес

Виготовлення профнастилу починається створенням ескізу замовленої конструкції і складання математичного обґрунтування. Потім підбирають колір і товщину листа, а також тип гофрування матеріалу.

Після завершення підготовчого етапу приступають до безпосереднього виконання виготовлення замовлення на профілів верстатах, які можуть створити. настінні, покрівельні, підлогові профілісти.

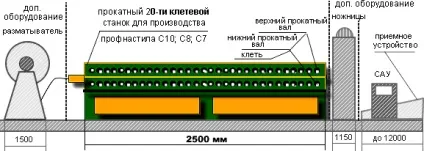

Схематичне зображення прокатної лінії

Технологічне виробництво профнастилу складається з декількох етапів:

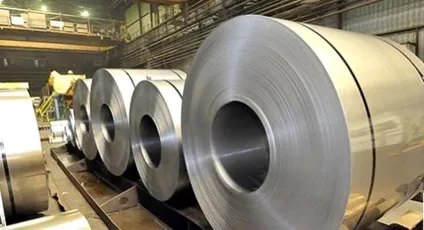

• У розкручує пристрій поміщають рулон стали;
• Верстат пропускає сталеву стрічку до гільйотини, де відбувається її різка за розміром;
• На автоматичному пульті управління задають число, довжину і обрізку листів;
• Прокат листів в автоматичному режимі;
• Профлисти накопичуються в приймальному штабелері.

На завершальному етапі кожен аркуш маркують і упаковують в поліетилен. Потім профнастил відправляють за призначенням або ні склад.

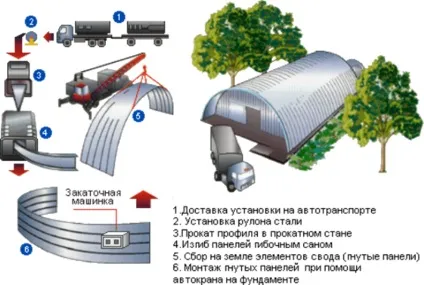

Схема створення арочних профлистов

виготовлення профілю

Верстати для самостійного прокату випускають листової гнутий матеріал трапецієподібної форми профілю. Залежно від призначення матеріалу замовленого покупцем, профлист може бути проведений з захисним покриттям і без нього. Для зовнішнього застосування гофрований метал виконують з покриттям. Гофр без покриття встановлюють у якості опалубки під бетонний фундамент або в інших місцях з подальшим фарбуванням.

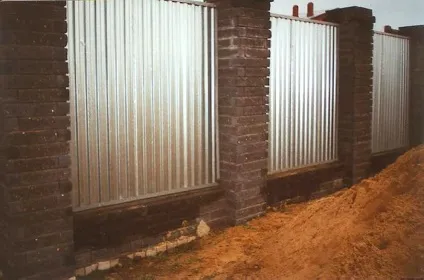

Кожен вид профлистов має різну товщину. У разі прокату першосортною стали, випускаються листи з покриттям з цинку 20-26 мкм. З такого профнастилу виходить відмінний недорогий і витримує довгу експлуатацію оцинкований паркан для огородження великих промислових територій, приватних володінь і дач. Однак, слід пам'ятати, що скорочення товщини покриття до 10-13 мкм призводить до прискорення зносу огорожі, потім буде потрібно регулярне покриття його фарбою.

Слід врахувати, що для самостійного виготовлення профнастилу необхідно використовувати прокат, з покриттям 1-го сорту, а працювати краще на обладнанні випущеному популярними верстатобудівними компаніями.

Обладнання для виробництва

Профільований матеріал виробляється двома способами обробки сталевого листа. Тому обладнання випускається для гарячих і холодних ліній прокату. Найчастіше застосовуються верстати холодної прокатки, вони не вимагають нагрівання металевої стрічки. На таких лініях відбувається повний від початку до завершення процес різання і прокату металу необхідного профілю. В кінці виробничого процесу лист знаходить необхідну форму і розмір.

Для випуску різної форми гофра профнастилу використовується різне обладнання. Область застосування профлистов залежить від характеристик профілю. Застосування залежить від висоти гофра листів, що дуже впливає на міцність матеріалу. Обробка прокочуються листів відбувається під різним тиском.

Прокатні лінії розрізняються за ступенем механізації:

Мобільний виробництво встановлюється на будівельних майданчиках для створення арочних профлистов. Арки потрібні для зведення ангарів, а також різних сховищ.

Ручний прокат застосовується при виробництві гофрованих листів невеликого розміру і в обмеженій кількості. Виробничі операції при цьому відбуваються в ручному режимі. Ручне обладнання використовується будівельними організаціями для створення комплектуючих деталей при спорудженні покрівлі та огорож з профнастилу.

Ручні верстати не призначені для прокатки металевого полотна, що має покриття, з фарби, лаку або полімерів.

Автоматичні стани комплектуються автоматичним або напівавтоматичним верстатами. Встановлений в певній послідовності комплект верстатів, прокатує профіль в швидкому темпі.

Склад виробничої лінії

У стандартну прокатну лінію входять:

• Розкрутка металевих рулонів консольного типу;
• Прокатний стан, де відбувається формування профілю;
• Ділянка обрізки;
• Накопичувач для готових листів;
• Пульт управління автоматикою.

Основним обладнанням для виробництва профільного металу настилу є прокатний стан. Саме в ньому з гладкою прокатної сталі виходять листи заданого профілю.

Попит на профільний метал постійно зростає. Однак для випуску профнастилу високої якості, здатного витримати конкуренцію на ринку збуту, необхідно випускати його виробничою лінією сучасного технічного оснащення.

Виготовлення гнутих деталей з металевого листа

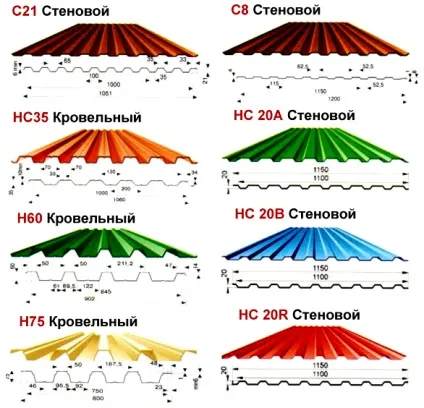

Ще для покриття дахів застосовують такі марки профнастилу: Н-57, 750 (900), Н-60, 75. Вибір профільного настилу для даху відповідальна і важлива справа і до нього необхідно поставитися досить серйозно.

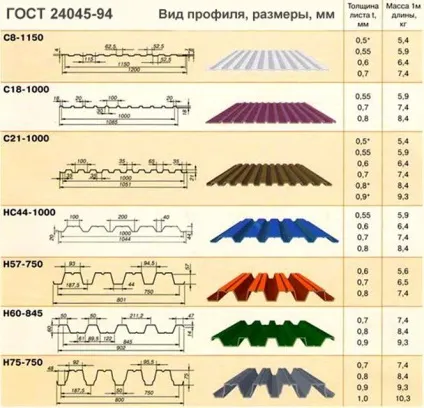

Профнастил на підприємства виготовляють довжиною в 12 метрів, потім настил розрізають на стандартні партії, які починаються з довжини в 0,5 метра. При потребі залишають 12- метрові заготовки, якщо замовник зажадає нестандартний розмір. Товщина застосовуваної стали від 0,4 до 0,8 мм.

Для виготовлення профільованих листів застосовують високоякісну сталь з подальшим покриттям тонким шаром полімеру обох сторін профілю. Для захисту від іржі застосовують методику цинкування, що створює захисне покриття. Завдяки використанню покриття з полімерів поліпшений захист від дії навколишнього середовища, підвищується герметизація, шумоізоляція і зменшується збір статичної електрики на площинах матеріалу.

В принципі виробництво не складне, якщо можна налагодити навіть невеликий за обсягами випуск, так би мовити приватний. А сам матеріал цілком собі зараз затребуваний. На рахунок використання в якості стін будівель - я не дуже впевнений, що це ідея хороша, хоча для гаража якого або складу неблольшого - цілком зійде, а так частіше паркани можна побачити з нього, ну і даху роблять, хоча там конкуренція у вигляді металочерепиці дуже серйозна є.

Ідеальним матеріалом для покрівлі даху є сталь. Сталь міцна, довговічна проте її мінус - у вазі. Для покриття великої площі використовувати важкий сталевий лист не можна. Щоб зменшити вагу матеріалу і зберегти його якості був винайдений профнастил - легке сталеве покриття. Щоб виготовити даний матеріал потрібно зробити гофрування сталевого листа. Профнастил за способом установки і багатьма якостями нагадує звичайну металочерепицю. Однак між ними є велика різниця за фізичними властивостями.

Виробництво профнастилу вимагає великих інвестицій, адже, на одній прокатної лінії можна виготовити, тільки, один профіль, якщо ж потрібно поміняти валки, щоб випускати інший вид профлиста, потрібно зупинити виробництво, викликати наладчиків та 2 тижні займатися переобладнанням і налаштуванням лінії. Тому, багато виробників мають кілька прокатних ліній, під різний профіль. Довжину профнастилу виготовляють не більше 12 - 13 м, адже, для цього, в цеху потрібно мати вільну площу.

Якщо говорити про виробничій лінії - варто особливу увагу приділити логістиці та складського разгрузопогрузочного елемента, при організації виникнуть необхідність в кранах, навантажувачах, спец. обладнанні та відповідно місці під зберігання цієї техніки.
В цілому трохи допрацювавши статтю по пунктах з цінами - можна оформляти як готовий бізнес план, описано грамотно.
