Профіль для гіпсокартону - розміри, види, характеристика властивості

Профіль під складання каркаса для листів гіпсокартону виготовляється з вінілу або холоднокатаної сталі. Захисним і зміцнює шаром останнього служить покриття з оцинковки з домішками алюмінію, в результаті чого металева планка отримує матовий відтінок і відрізняється високою стійкістю до корозії.

Вінілові рейки застосовуються для конструювання - складних фігур, нестандартних стін, торцевих і зовнішніх кутів каркаса, обробки кромки шва гіпсокартону, маскування кабелю та інших комунікацій. Вони часто використовуються для зовнішньої обробки в роботі з міцними жорсткими обшивальними матеріалами: сайдингом, полікарбонатом тощо.

Профілі для ГКЛ

Види і призначення металевого профілю

Розділяється металевий профіль на стіновий і стельовий, кожен з яких представлений парою планок: направляє і стоечной, що перетинаючись формують каркас - підстава під листи ГКЛ. Прийнята система маркування для профілю має наступні позначення:

• З - несучий (стієчний);
• U - спрямовує;
• D - стельовий;
• W - перегородковий (стіновий).

рейка UD

Ще він маркований кирилицею, де ПП відповідає формату CD, ПНП застосовується для позначення планки UD, ПС для CW і ПН для UW. Обидві маркування - вірні.

Різновиди профілів для роботи з ГКЛ

• Збільшують жорсткість конструкції;
• За рахунок невеликої ваги (не більше 1.5 кг) легко монтуються;
• Покриття з цинку запобігає виникненню корозії;
• Товщина в межах від 0.4 до 0.75 мм полегшує підгонку матеріалу за розміром - обрізку ножицями по металу, прогину для додання арочних або криволінійних форм каркасу для монтажу гіпсокартону та інше.

Економію матеріалу і його надійну фіксацію до стін і стелі забезпечують спеціальні кріпильні елементи - невід'ємна частина при складанні каркаса:

• Підвіси утримують планку на поверхні стіни або стелі;
• З'єднувачі збільшують довжину рейки;
• Краби - скріплюють елементи 2-х поперечних стоєчних планок;
• Перфорований використовується при фінішній обробці, щоб додати виступаючим кутовим частинам обшитого ГКЛ каркаса прямих ліній і захистити їх в подальшій експлуатації.

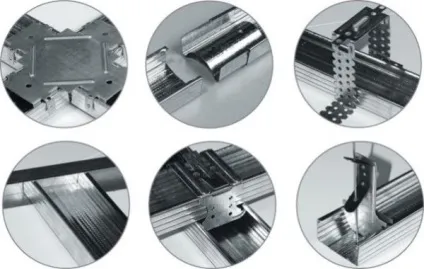

елементи кріплення Деталі із зазначенням розмірів

Види стельового профілю

Стельовий профіль для створення одно- або багаторівневих конструкцій з гіпсокартону представлений планками CD і UD зі схожими характеристиками:

• Товщина планок представлена ​​в межах від 0.33 до 0.7 мм;
• Довжина стандарт - 2.5-3 м, використовується для обробки будинків і квартир, під замовлення - до 6 метрів, що скорочує витрати матеріалу при обрізанні або при нарощуванні до необхідної довжини, застосовується у великих промислових приміщеннях, торгових залах;
• CD - універсальні, застосовуються для створення стінових перегородок з підвищеними вимогами міцності.

Різниця між планками полягає в параметрах бічних стінок і з'єднує їх спинки. Для CD планки ці параметри складають 60х27 мм, для UD - 28х27 мм. З таким перетином несучий профіль легко розміститься перпендикулярно направляючої. З його допомогою спеціальні фіксатори закріплять конструкцію без відходів і підгонки за розмірами, забезпечивши міцність конструкції.

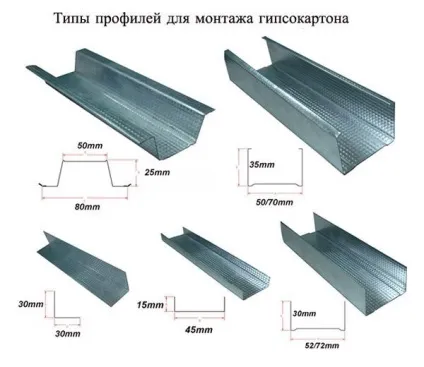

Типи профільних виробів

Планка UD має гладку поверхню і 2-мя ребрами жорсткості. Профіль CD випускається з 3-ма поздовжніми ребрами жорсткості на спинці, може мати перфорацію. Ще випускається планка формату 60х27 мм, яка служить для створення арочних фігур і криволінійних контурів стельових конструкцій з гіпсокартону і носить назву Арочний або ПА.

Надрізи уздовж бічних стінок при певному вигині і скріпленні легко надають будь-яку форму.

стінові профілі

Основа для формування стінового каркаса - профіль UW з 2-ма ребрами жорсткості по спинці. Висота бічних полиць становить 40 мм, а параметри висоти спинки - 50, 75 або 100 мм. Їх вибір залежить від того, якої товщини планується майбутня перегородка або стіна, щоб заховати всі комунікації, шари тепло і звукоізоляції, підсвічування. Профіль може бути гладким або з перфорацією по бічних полицях.

CW профілі випускаються тієї ж ширини, що і UW планки - 50,75 і 100 мм. Від профілів 60х27 мм вони відрізняються спеціальними насічками, які фіксують кабелі електричної проводки, комунікаційні труби в надійному стані. Профілі мають додатковим ребром жорсткості і формують відігнутий край у верхній частині бічної полиці, висота якої дорівнює 50 мм, а не 40 мм, як у UW рейки.

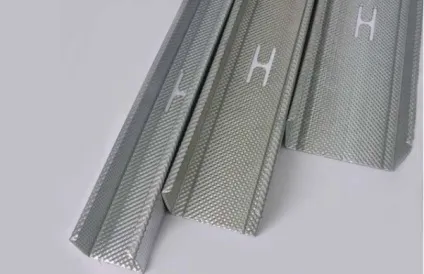

CW рейки 50, 75 і 100 мм

особливості монтажу

Технологія складання стінового і стельового каркаса різниться. Порядок дій при влаштуванні конструкції на стелі з профілів перетином 60х27 і 28х27 мм наступний:

• Заміри приміщення, складання креслення, визначення висоти стелі, його форми, нанесення розмітки на стіни і стеля;
• Монтаж спинки UD рейки 28х27 мм згідно проведеним розрахункам по всьому периметру стелі на дюбель-цвяхи форматом 6х60 або 6х40 мм;
• На відстані 50 см один від одного між бічними полками направляючої планки монтуються стійки з профілю 60х27 мм, які фіксуються саморізами до підвісів, встановленим на стелі за допомогою анкерних болтів, спинка CD профілю примикає до нижньої бічної полиці UD рейки;
• Перпендикулярно встановленим стійок монтуються ребра жорсткості і кріпляться до стійок на крабові з'єднувачі, вони виготовляються з CD профілю;
• Готовий каркас вирівнюється по горизонталі лазерним рівнем.

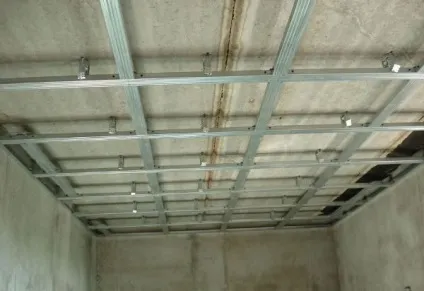

готовий каркас

практичні поради

При закупівлі стельового профілю для гіпсокартону формату 60х27 враховують декілька чинників, які є показником високої якості продукції. Спочатку відзначають дотримана геометрія планки: чи немає відхилень по товщині виробу, чи достатня його жорсткість, що не згинаються чи бічні полиці при несильному натисканні, що утруднить монтажу саморізів крізь них.

Також досліджують типи зовнішньої обробки планок: наявність ліній жорсткості і перфорації, їх стійкість до прогину (наприклад, поставивши зверху кілька коробок з саморізами).

Перевагу віддають профілем з просторовою перфорацією уздовж планки - він більш жорсткий і стійкий до навантажень під вагою ГКЛ.

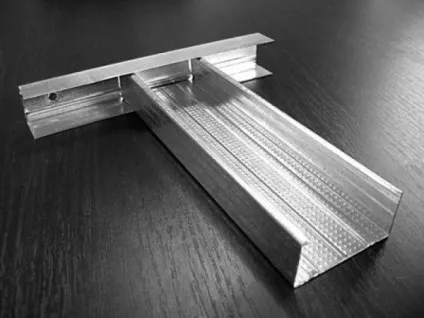

Спосіб кріплення CD і UD планок

Обробка поверхні виробу шляхом нанесення точкової або 3D-перфорації виключає зісковзування саморізів при монтажі і дозволяє виробляти їх установку під будь-яким кутом. Оптимальна товщина профілю формату 60х27 мм для забезпечення максимальної надійності становить не менше 0.5 мм.
