Профіль для гіпсокартону розміри і види

Виробники систем ГКЛ випускають великий асортимент продукції, що часто ускладнює вибір недосвідченим користувачем потрібного матеріалу. Однак детально розібратися, які має профіль для гіпсокартону розміри і види, досить просто.

Маркування профілю для ГКЛ

Деяка складність при покупці елементів для фальш-панелей, рівневих стель, перегородок, коробів виникає через невідповідність позначень у двох провідних виробників: Гипрок, Кнауф. У першому випадку використовуються літери кирилиці, у другому - латиниці. Букви в маркуванні гіпсокартонного профілю виробника Кнауф позначають:

перша - C - основний несучий профіль, U - направляючий допоміжний
друга - D - стельові, W - перегородкові

Таким чином, з цих чотирьох букв можуть вийти стельові UD або станів WD напрямні, стійки CD, CW. У профілів компанії Гипрок асортимент ширше:

стійки ПС
напрямні перегородок ПН або стель ПНП
арочний ПА
т-образний стельовий прогін Т
посилений стельовий ПП

Розібратися з розмірами профілю для гіпсокартону ще простіше. На першому етапі проводиться розмітка конструкції відповідно до її призначення:

на підлогах, стелі прокреслюють контур фальш-панелі (біля стіни, яку необхідно вирівняти ГКЛ) або новостворюваної перегородки

на стінах приміщення біля плити перекриття намічаються рівні майбутньої стелі з ГКЛ

Після чого, уздовж цих ліній кріпиться направляючий профіль П-образного перетину без поздовжніх ребер жорсткості. Стійки вставляються в нього з періодичністю 0,6 м (половина ширини листа) або 0,4 м (третина листа). У маркуванні перша цифра вказує ширину задньої полки, друга - розмір бічних полиць. Усередині однієї конструкції значення перших цифр має збігатися - наприклад, стійки ПС 100/50 створені для монтажу в направляючі ПН 100/40, ПС 50/50 для ПН 50/40, відповідно. Стандартний розмір бічних полиць стійкового профілю дорівнює 5 см, що направляє - 4 см. Винятком є елементи для рівневих стель - в направляючий короб ПНП 28/27 вставляється стійка ПП 60/27 або арка ПА 60/27.

Це не всі види профілів для гіпсокартону - зовнішні кути листів після обшивки каркаса для підвищення ресурсу конструкції зміцнюються перфорованим куточком, в відкритих каркасах підвісних стель (рейкових або касетних) використовуються Т-образні вироби Т 20/40 або Т 24 висотою 38 - 28 мм.

Профіль під гіпсокартон розміри має стандартні, що полегшує проектування систем ГКЛ. Для зручності обробників виробники випускають з'єднувачі, підвіси, що дозволяють створювати складні просторові конструкції.

Кріплення гіпсокартону до профілю завжди здійснюється саморізами по металу (дрібніший крок в порівнянні з цвяхами по дереву). Головка топиться в лист, шпаклюється на етапі попередньої обробки поверхні. Елементи каркаса можуть фіксуватися між собою, як саморізами по металу, так і просечніком, що знижує трудовитрати, бюджет будівництва.

Виробництво профілів для гіпсокартону у різних виробників відрізняється, що значно впливає на характеристики елементів силового каркаса. Наприклад, компанія Кнауф виробляє профіль виключно з гладкого листа, прокочуючи поздовжні ребра жорсткості на задній спинці виробів.

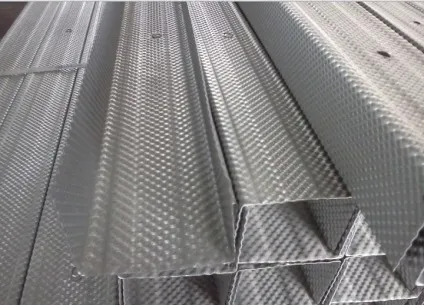

У профілі Гипрок Ультра замість гладкого листа використовується прокатаний за спеціальною технологією метал. Його поверхня покрита періодичними точковими вм'ятинами, створеними для декількох функцій:

додаткова жорсткість елемента за рахунок 3D рельєфу
без порушення самореза при додатку зусилля
захист полиць від прогину

У конструкціях складної геометрії в цьому випадку не виникає питань, як кріпити гіпсокартон до профілю - можлива фіксація саморізів під будь-якими кутами. Вони надійно фіксуються в поглибленнях рифленої поверхні, що не зісковзують з металу.

Металопрофіль для гіпсокартону має достатню конструкційної міцністю для виготовлення інших конструкцій. Єдиною умовою збереження стабільної геометрії є обшивка каркаса жорсткими листовими матеріалами. Наприклад, якщо поєднати елементи у вигляді будиночка, арочного споруди, облицювати конструкцію стільниковим полікарбонатом, вийде досить надійна в експлуатації теплиця, парник.

Використання оцинкованого профілю в якості каркаса теплиці

Практика показує, що при крутому радіусі вигину полікарбонату помітно знижується ефективність природного освітлення внутрішнього простору конструкції.

Арочні форма теплиць обрана виробниками виключно через зниження витрати матеріалів. Бонусом в даному випадку є мінімальне снегозадежаніе, мінусом - недостатня корисна площа (простір біля бічних стін практично не використовується).

Класична теплиця з профілю для гіпсокартону своїми руками з прямими бічними стінами, двосхилим дахом дозволяє використовувати робочу площу по максимуму, забезпечує якісне освітлення рослин. Однак, право на існування мають обидві технології.

Арочна теплиця з профілю для ГКЛ

На відміну від стандартного металопрокату, оцинкований профіль не має достатню твердість, щоб прокатати дуги на спеціальному верстаті. Тому їх доводиться виготовляти вручну (1,4 - 1 година на кожну деталь):

з пиломатеріалу виготовляється шаблон потрібного радіуса
від обох країв відміряється по 0,6 м (вузол примикання до землі або фундаменту)
інша частина профілю розмічається через 15 см, в бічних полицях робляться надрізи
в обидва ребра жорсткості стійкового профілю (направляючий цих елементів не має) завальцовивается відпалена м'яка 1,5 мм дріт (обтиск пассатижами)

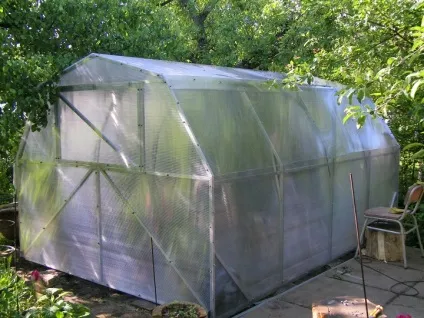

Класична теплиця з профілю для ГКЛ

При виборі форми традиційного будиночка з прямими бічними стінами, двосхилим дахом гарантований перевитрата матеріалу (профіль + полікарбонат). Збільшення бюджету будівництва виправдовується більш якісним сонячним освітленням в порівнянні з попереднім варіантом.

Прив'язка габаритів теплиці до стандартного розміру листів полікарбонату

Перед початком будівництва необхідний проект теплиці, який може мати вигляд ескізу з точним зазначенням розмірів. Оскільки лист стільникового полікарбонату набагато дорожче оцинкованого профілю, прив'язку габаритів споруди необхідно робити до розмірів листів світлопрозорого матеріалу - 6 х 2,1 м:

при стандартному крої можна отримати 4 листа 2,1 х 1,5 м
бічні стіни теплиці 4,2 х 1,5 м
ширина конструкції 2,1 м
висота в конику 2,57 м
ухил скатів 45,3 градуса, на кожен скат йде два листа 2,1 х 1,5 м

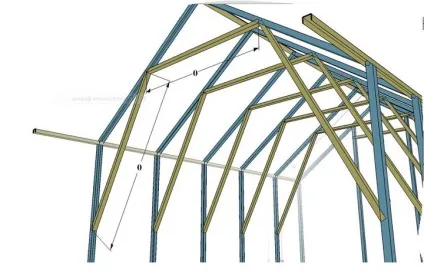

Профіль для перегородки з гіпсокартону оцинкований за замовчуванням, на відміну від прямокутної труби, з якої зроблені типові теплиці. Недолік жорсткості компенсується додатковими елементами:

укосіни від середини бічної стінки до середини крокв
ригелі між центрами скатів покрівлі

Максимальна якість забезпечить попередня збірка ферм по шаблону з подальшою установкою за місцем експлуатації. На етапі проектування важливо закласти необхідну кількість кватирок для провітрювання, дверних прорізів.

Будівництво теплиці покроково

Виробники профілю для ГКЛ врахували необхідність крою, свердління матеріалу, тому, його ресурс не знижується при з'єднанні саморізами, на відміну від стандартного металопрокату. Каркас теплиці не доведеться ремонтувати раніше, ніж цього вимагають зношені листи полікарбонату.

Зведення класичної теплиці відбувається поетапно:

фундамент - в залежності від бюджету камені / блоки по кутах, в середині бічних стін, стрічкове підстава (глибина 0,6 - 0,4 м)

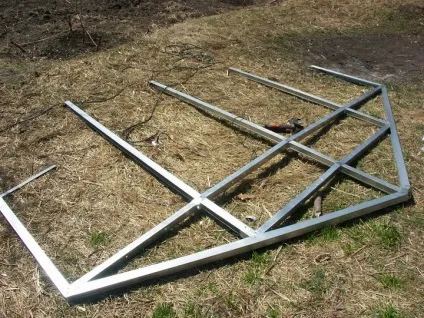

підготовка - за шаблоном збираються ферми (дві бічні стійки + крокви + укосіни + ригель між центрами стежки)

монтаж - перша ферма монтується за місцем, фіксується тимчасовими схилами до закінчення складання всієї конструкції, такі ферми встановлюються послідовно (крок 1 - 0,7 м) з перев'язкою по фундаменту, верху бічних стін, в конику
обшивка - листи полікарбонату фіксуються на каркас болтами в наскрізні отвори

Покрівельні саморізи НЕ будуть триматися в тонкої листової сталі, тому використовується болтове кріплення. Світлопрозорий матеріал має набагато більший коефіцієнт розширення в літній період. Тому отвори в профілі повинні бути більше діаметра болтів (наприклад 10 мм при виборі М6).

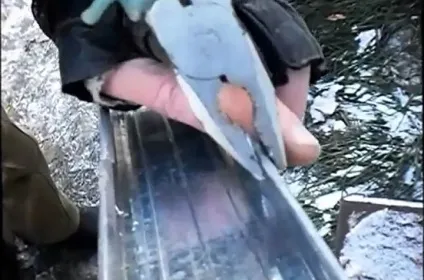

Для забезпечення герметичності стики листів світлопрозорого матеріалу кріпляться спеціальним профілем. Допускається монтаж полікарбонату внахлест (10 - 7 см) на вертикальних стійках. Фахівці рекомендують застосовувати стієчний профіль 50/50 з направляючими елементами 50/40. При складанні каркаса замість саморізів може використовуватися просекатель (вартість 1 000 - 500 рублів, окупається за рахунок відсутності шурупів).

При виборі стандартної конструкції теплиці необхідно закласти ухили скатів від 20 градусів, в іншому випадку підвищиться снегозадержание, спорудження буде розчавлене сніговими масами в рясні снігопади.
