Профіль для гіпсокартону (гкл) розміри і види, застосування

При влаштуванні будь-якої конструкції з гіпсокартону необхідна підстава - каркас, на який і кріпляться листи гіпсокартону. Цей каркас за технологією збирають зі спеціальних виробів - профілів. Про те, яким може бути профіль для гіпсокартону, його види та розміри, область застосування - в цій статті.

Матеріали: з чого роблять профілі для ГКЛ

Профіль для гіпсокартону будь-якого виду виготовляють зі сталі та алюмінію. Найчастіше зустрічаються сталеві (звичайні або оцинковані), так як алюмінієві, хоч і мають відмінні характеристики, стоять вже дуже дорого.

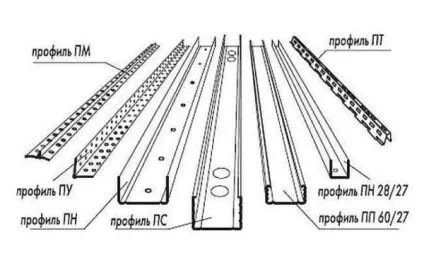

Це основні види профілів для ГКЛ

Сталеві можуть бути звичайні або з захисним шаром - оцинковані. Звичайні - з чорної сталі - мають більш низьку вартість, підходять для приміщень з нормальними умовами експлуатації. З їх допомогою роблять підвісну стелю, стіни і перегородки. арки в житлових кімнатах, коридорах. У приміщеннях з підвищеною вологістю - ванних, кухнях і т.д - краще використовувати оцинковану сталь або алюміній.

Види і розміри профілів для гіпсокартону

У будь-якому місці, що торгує матеріалами для ГКЛ, є профілі різного виду і розміру. Щоб не помилитися у виборі треба знати чим вони відрізняються.

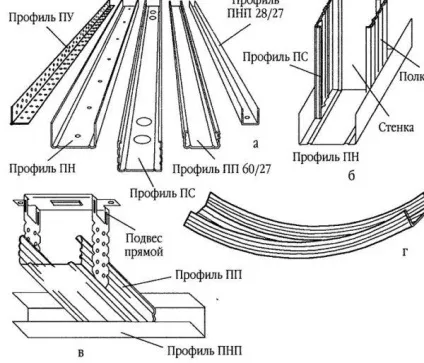

Профіль для гіпсокартону: треба знати, розміри, види, призначення

Для створення каркасів

Є профіль для гіпсокартону наступних видів:

• Направляючий. Позначається як ПН (UD) (розшифровка - профіль направляючий). У перетині П-подібний, з гладкими бічними стінками. Використовується як основа-опора для стійок і перемичок. Кріпиться по периметру конструкції, в нього потім встановлюються всі інші елементи системи. розміри:
  • 28 * 27 мм;
  • 50 * 40 мм;
  • 65 * 40 мм;
  • 75 * 40 мм;
  • 100 * 40 мм.


  Направляючий профіль для гіпоскартона відрізнити можна по гладким поличках

Стоєчний. Позначається ПС (CD) - профіль стієчний. Вставляється в направляючі, до нього і кріпляться ГКЛ. Відповідно, несе основне навантаження і повинен мати високу жорсткість. Має П-образне будова з додатковими поличками і ребрами жорсткості, які і надають йому більшу жорсткість. розміри:

• 50 * 50 мм;
• 65 * 50 мм;
• 75 * 50 мм;
• 100 * 50 мм.


  Стієчний профіль для гіпоскартона має додаткові ребра жорсткості і полички

Стельовий. Позначається ПП і ППН. Відповідно - спрямовує і несе стельовий профіль. Стельовий направляючий має перетин у вигляді літери «П», має менший перетин ніж стіновий. Стельовий несучий профіль - має полки і ребра жорсткості, але відрізняється поличками меншої висоти. Менша висота, щоб менше «відбирати» висоти у приміщення і що стельовий гіпсокартон має меншу товщину, створює менше навантаження на каркас.

• 60 * 27 мм - ПП;
• 28 * 27 мм - ППН.


  Стельовий профіль теж буває спрямовує і несе. Відрізняються меншими розмірами (в порівнянні зі стіновими)

Міжкімнатних перегородок. Має складну будову - з розрізами на бічних гранях для підвищеної гнучкості. Необхідний для створення вигнутих поверхонь.

Це всі види профілів для гпсокартона, які використовуються для спорудження каркаса. З напрямних ПН збирають «раму», в них вставляють стійки з ПС, які потім з'єднуються перемичками (зазвичай з ПН) - для більшої жорсткості конструкції.

Додаткові профілі і аксесуари

Є кілька видів додаткових профілів, які використовуються в обробних роботах, при створенні підвісного каркаса для стелі, для кріплення стоєчних профілів до стін і т.д.

• Кутовий. У перетині - прямий кут з трохи виступає центральною частиною. Використовується для оформлення кутів гіпсокартонних конструкцій. Буває декількох видів:
  • Обидві полки перфоровані великими отворами - щоб куточок став частиною штукатурки, за рахунок якої вони і тримається.
  • Кутовий профіль для ГКЛ з сіткою. До країв перфорованого куточка може бути приклеєна смуга сітки - для кращої адгезії з наступною обробкою.
  • На паперовій основі - на щільний папір наклеєні дві металізовані смуги. Використовуються в ненавантажених місцях - оформляють віконні прорізи, краю ніш, полиць і інших подібних виробів.


  Кутовий профіль - для формування і захисту кутів гіпсокартонних конструкцій

Перфоровані підвіси. Це кріпильний елемент у вигляді стрічки 125 * 60 мм. Він розділений на три часті.Средняя використовується для фіксації підвісу до стелі / стіни, крайні - перфоровані, відгинаються під 90 °, до них кріплять профілі.

Перфоровані підвіси і способи їх використання

Підвіси анкерні для ПП (стельових профілів). Бувають декількох видів. Використовуються при влаштуванні підвісних стель. Відмінна риса - легко регулювати висоту, що необхідно при виставленні площині стелі.

Анкерний підвіс - для простого регулювання висоти підвісної стелі

З'єднувач однорівневий і дворівневий для ПП (краб). Пластина з фіксують елементами для скріплення перехрещуються профілів. Використовується при влаштуванні каркасів для підвісних стель.

З'єднувачі - однорівневий і дворівневий

Подовжувач профілів. Невеликий за розмірами скоба (110 * 58 мм) для зрощування двох відрізків одного типу і розміру.

Без більшості цих пристосувань можна обійтися. Наприклад, зрощують два профілі за допомогою шматка направляючого профілю відповідного розміру. Його вставляють всередину, обжимають плоскогубцями полички, прикручують саморізами. З'єднання виходить більш жорстким, ніж зі спеціальними пристроями.

Як з'єднати / наростити профіль для гіпсокартону

При створенні каркаса, розташованого вздовж стіни, його кріпляться не перфорованими підвісами, а чобітьми - відрізками профілів, зігнутими у вигляді літери «Г» (називають «чобіт» - по характерній формі).

Два способи фіксації стоєчних профілів до стіни - за допомогою перфорованого підвісу і шматка профілю

Це не стільки спосіб заощадити, скільки можливість отримати більш жорстке кріплення, так як перфоровані підвіси спочатку розроблялися для підвісних стель і навантаження від стінового гіпсокартону, та ще покладеного в два ряди, витримують насилу.

довжина профілів

Профіль для гіпсокартону кожного виду може відрізнятися по довжині. Стандартна довжина - 2,4 і 2,8 метра. але є до 4 м.

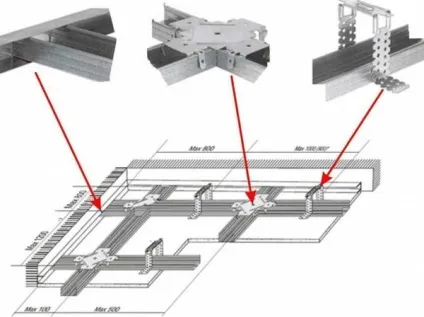

Приклад складання каркаса для підвісної стелі з ГКЛ

Чи варто шукати довгі профілю? Великого сенсу в цьому немає. Хіба що збірка каркаса трохи прискориться. Профілю під ГКЛ відмінно зрощуються, міцність конструкції при цьому не страждає. Тільки при складанні каркаса треба робити так, щоб місця з'єднань на сусідніх стійках не знаходились на одному рівні. Зазвичай стики роблять поперемінно вгорі, потім внизу.

Як вибрати профіль для ГКЛ

У більш-менш великому будівельному магазині або навіть на ринку є профілі для гіпсокартону одного виду і довжини, але зі значною різницею в ціні. Вартість може відрізнятися в два рази, а іноді і більше. Причому найдорожчі - це зазвичай Кнауф (Knauf), найдешевші - безіменний Китай, середній діапазон - вітчизняні виробники.

Крім типу і розміру профілю для гіпсокартону вибрати треба ще і товщину металу і виробника

товщина металу

Різниця стане зрозумілою як тільки ви візьмете профілю в руки. Одні - міцні, жорсткі, зі сталі товщиною 0,5 мм, 0,55 мм, 0,6 мм і більше. Інші зроблені з такого тонкого металу, що змінюють свою геометрію навіть якщо профіль підняти за один край.

З цим параметром все більш-менш просто і зрозуміло. Чим товще метал, тим міцніше і жорсткіше профіль, але і ціна теж вище. Оптимально для створення перегородок при стандартній висоті стін брати профілі з товщиною металу 0,5 або 0,55 мм. Якщо є можливість - можна взяти і 0,6 мм.

Розміри стандартні, але вага одного і того ж профілю може бути різним - через різної товщини металу, з якого його виготовили

Велику товщину металу має сенс брати тільки якщо висота перегородки велика - навантаження буде більш значною і додаткова міцність не завадить. Але в цьому випадку треба дивитися, що обійдеться дешевше - профіль для гіпсокартону з більш товстого металу або частіше встановлені стійки і поперечини. Тільки треба мати на увазі, що зазвичай встановлюються стійки з кроком 60 см - щоб стик листів ГКЛ припав на середину одного з стоєчних профілів. При зменшенні кроку потрібно домогтися того ж - стик листів гіпсокартону не повинен висіти в повітрі. Так що ставити їх можна буде тільки через 40 см. Так шов теж доведеться на профіль. Але це - занадто велика кількість стійок і навряд чи обійдеться дешевше. Загалом, порахуєте.

вибір виробника

Вибір виробника напрямних для гіпсокартону - це і просто і складно водночас. Всі фахівці в один голос стверджують, що найкращі - Knauf (Кнауф). Вони завжди відповідають заявленим параметрам, мають ідеальну геометрію: стійки ідеально стають в направляючі, не бовтаються і не розпирають їх. Загалом, працювати з профілями для гіпсокартону Кнауф легко, просто, робота просувається швидко. Але, це - якраз найдорожчі з усього асортименту. Незважаючи на це, порада така: якщо немає досвіду роботи з гіпсокартоном - краще купіть Knauf.

Це скріншот з Цуен на профілі для гіпсокартону одного з інтернет-магазинів

В середньому ціновому діапазоні є кілька українських фірм. Це Giprok (Гипрок) і Металіст. Є ще й регіональні маловідомі кампанії. Тут як повезе. Довіряйте своїм почуттям і відгуками. Орієнтуватися на слова продавців не завжди можна. У вітчизняних виробників бувають непогані партії, бувають невдалі. У більшості випадків спостерігається така проблема, як розбіжність розмірів стоєчних ПС і напрямних ПН профілів. Стійки повинні точно встановлюватися всередину направляючого. Для того при заявленій ширині, наприклад, 50 мм, фактична повинна бути на 1,5 мм менше. Ось з точністю дотримання цієї різниці виникають проблеми. До того ж, заявлену товщину металу треба перевіряти (мікрометрів). Загалом, заощадити в грошах вийде, але нерви і час свої ви витратите в значній кількості.

Такий варіант є у гипроком

У гипроком є ​​профілю з рифленою поверхнею. Всі сторони профілів - і спинка і полички - мають видавлені «пухирці». Вони підвищують жорсткість профілю. Це дійсно так - конструкція виходить більш жорсткою. Але з'єднання стійок і напрямних виходять більш незграбними - через розбіжність «пупиришек» вони не притягуються впритул як гладкі стінки металу. Є і другий момент - конструкції з таких профілів більше скриплять. При всьому при цьому стоять такі профілю трохи менше, ніж Кнауфа, але працювати з ними складніше. Загалом, вирішувати вам.

Як порахувати кількість профілів

Знати якого типу та виду бувають профілі для гіпсокартону, їх розміри недостатньо. Треба розрахувати кількість кожного виду. Вважати буде простіше, якщо намалюєте план каркаса на листочку паперу, підпишіть назви профілів, проставите розміри. Це займе не так багато часу, але допоможе точніше визначитися з кількістю.

Треба чітко уявляти як буде виглядати каркас

Розрахунок кількості направляючих для однієї стіни

Якщо стіни дуже нерівні, вирівняти їх можна за допомогою гіпсокартону. Влаштовується паралельна стіна, але виставлена ​​строго за рівнем. У цьому випадку розрахунок кількості профілів для гіпсокартону буде таким:

• Напрямні - пн. Вони монтуються по периметру. Щоб знайти метраж напрямних профілів для обшивки стіни, вимірюємо її довжину і висоту, складаємо і множимо на 2. Якщо на стіні є вікна / двері, направляючий профіль монтується по периметру цих отворів. До отриманої цифри додаємо подвоєну висоту отвору і його ширину.

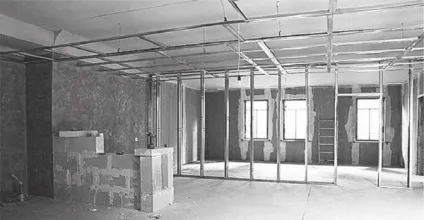

Приблизно так виглядає каркас для перегородки

Стійкові профілю для ГКЛ - СП. Як вже говорили, вони ставляться з кроком 60 см. Причому крайній отвір не може бути більше 60 см. Навіть якщо залишається 10 см, ставиться додаткова стійка. Спочатку вважаємо кількість стійок: довжину кімнати ділимо на 60 см, додаємо ще одну - кутову. Наприклад, довжина кімнати 4,75 метра. 475 см / 60 см = 7,91 шт - це буде 8 стійок + 1 кутова, разом - 9 шт. Далі шукаємо метраж - знайдену цифру множимо на висоту приміщення. Отримуємо необхідну довжину для стійок: 9 м * 3,2 м = 28,8 м.

Перемички. Використовують стійку профілі. Їх ставлять з кроком 60-80 см, але при цьому стики листів гіпсокартону по вертикалі теж повинні доводиться на таку перегородку. Тут доведеться рахувати в залежності від обраного кроку, а потім додати знайдену цифру до тієї, яку вирахували в попередньому пункті.

Якщо обшивається гіпсокартоном всі стіни в приміщенні, такий розрахунок проводять для кожної стіни, потім результати сумуються.

Кількість профілів для гіпсокартону для підвісної стелі - ПП і ПНП

Розрахунок тут трохи простіше: збирається каркас «в клітку», так що його порахувати простіше. В іншому підхід такий же як описаний вище. Отже вважаємо:

• Метраж профілів ПП для підвісної стелі дорівнює периметру стелі. Вимірюємо довжину і ширину кімнати, складаємо і множимо на 2. Це і буде потрібна цифра. Наприклад: робити буде підвісна стеля в кімнаті розміром 3 * 4 метри. Розрахунок метражу ПП профілів: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для цієї кімнати знадобиться 14 метрів профілю ПП.

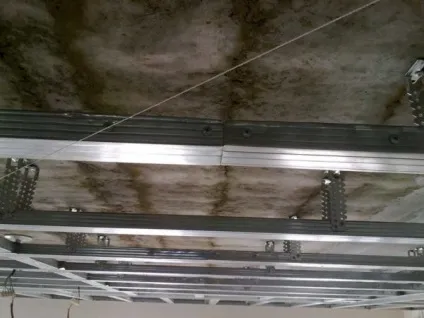

Спочатку монтуються направляючі стельові профілі

Метраж профілю ПНП. Краще розташовувати несучі профілі уздовж короткої стіни. В цьому випадку ділимо на 60 см розмір довшою стіни: 400 см / 60 см = 6,66 шт, округляем - 7 шт. Додавати кутову стійку не треба, так як по периметру набитий буде направляючий профіль і стійки заправляються в нього. Несучі з профілю ПНП розташовані уздовж короткої сторони (в даному прикладі це 3 метра), тобто необхідна довжина профілю цього виду - 7 шт * 3 м = 21 метра.

Далі вважаємо кількість профілю ПП на перегородки - відрізки довжиною по 60 см, які встановлюються між двома сусідніми несучими профілями. В даному випадку перегородки розташовуватися будуть уздовж довгої стіни. Тому вважаємо так: 300 см / 60 см = 5 шт, а загальна довжина буде 5 шт * 4 м = 20 м.

Разом для підвісної стелі в кімнаті розміром 3 * 4 метри потрібно буде 14 м + 20 м = 34 м профілю ПП, 21 метр профілю ПНП.
