Проектування розумного будинку, розумний будинок
Концепція «розумного будинку» передбачає наявність в оселі високотехнологічних інженерних комунікацій, функції яких максимально автоматизовані, мають широкі можливості настройки і самонастроювання, об'єднані єдиною інтелектуальною системою управління. «Розумний будинок» оснащений комплексом чутливих датчиків. вміє відслідковувати зміну ситуації і реагувати зміною алгоритму роботи підсистем.
IQ розумного будинку
Батьки на роботі, діти в школі. Система автополиву, поки господарів не було вдома, дозовано полила газон і садок з урахуванням того, що завтра буде дощ. Домашня метеостанція подала сигнал про те, що денна спека зміниться нічним холодом, наближається холодний фронт.
Вимикається система кондиціонування, включається опалювальний котел з модульованим пальником плавного регулювання, трішки розігріває спочатку енергоємні теплі підлоги. потім батареї. Підвищується температура води в домашньому басейні. Чи включаються зволожувачі в оранжереї.
Напередодні приходу господарів починає потроху «прокидатися» система припливно-витяжної рекуперативної вентиляції.
На кухні мультиварка вже варить кашку.
У момент під'їзду автомобіля господарів датчик на воротах зчитує інформацію з радіочіпи в авто і відкриває в'їзні ворота, не забувши закрити їх після того, як автомобіль в'їде на територію. Таким же чином реагують ворота в гаражі, одночасно піднімаються ролети на вікнах.
Система опалення піднімає температуру в вітальні на півтора градуси, запускається активний нагрів бойлера гарячої води, скоро буде готова чашка ароматної кави.
У міру пересування людей зонально і автоматично вмикається і вимикається освітлення з урахуванням часу доби і дня тижня (ранковий, денний, вечірнє освітлення. Режим вихідного дня).
Всі системи працюють злагоджено, з урахуванням їх взаємного впливу.
Напевно, IQ такого житла досить високий. Цей будинок дуже «розумний». І дуже дорогий.
Інший приклад. Звичайний заміський будинок. Ворота автоматичні, але потрібно самому натиснути на кнопочку пульта. Система опалення має погодозалежне управління, зовнішній датчик температури повітря, термоголовки на опалювальних приладах.
Може бути, в цьому будинку встановлено геотермальний котел або сонячні батареї. Світильники на ганку, в передпокої і коридорі включаються від датчика руху і освітлення. інші вручну.
Вентилятор у ванній включається разом з освітленням і при підвищенні вологості. Вимикається через заданий проміжок часу після того, як світло погасили.
Телевізор і домашній кінотеатр мають загальний пульт.
Чи високий IQ цього будинку? Не дуже. Він містить лише деякі окремі елементи «розумного будинку». Проте, вони значно підвищують комфорт, допомагають економити теплову та електричну енергію. І обходиться це відносно недорого.
Ступінь автоматизації та інтеграції інженерних систем може бути різною. Чіткої межі між високоавтоматизованим і «розумним» житлом немає. Тому «розумний будинок» - поняття відносне.
При проектуванні інтелектуального житла необхідно врахувати безліч чинників, не останній з них - можливість реконструкції, подальшого апгрейда системи.
Отже, що входить в завдання проектувальників?
Архітектурний проект
Насамперед будинок (або квартира) повинен бути зручним. Ніяка сверхнавороченная техніка не виправить недоліки планування.
Інженери-суміжники видадуть архітектору технічне завдання, умови якого потрібно виконати. Але цього не достатньо.
«Розумний будинок» передбачає наявність великої кількості електричних і слабкострумових комунікацій, комутаторів, датчиків, зчитувальних пристроїв. Ховати це «господарство» під штукатурку або в стяжку підлоги, як часто роблять, вкрай небажано. Тим більше, що з часом може з'явитися бажання розширити функціональні можливості.
Оптимальне рішення - визначити головні шляхи комунікацій і відвести під них пустотілі горизонтальні канали та вертикальні шахти.
Окремі дорогі шини, аудіокабелем, телекомунікації краще прокласти в гнучких трубах. Бажано, щоб на поворотах каналів і шахт розташовувалися лючки. Систему згодом можна буде обслуговувати, ремонтувати, реконструювати.
Під різні комутаційні шафи, а їх буде чимало, варто відвести нішу в технічному приміщенні, передпокої або коридорі розміром з хороший одежної шафа.
«Розумне» опалення також зажадає установки шаф розподільників. Як мінімум, по одному на поверх. Місце для них також потрібно передбачити заздалегідь.
Від архітектора багато в чому залежить грамотне рішення вентиляції, системи кондиціонування, розстановка опалювальних приладів.

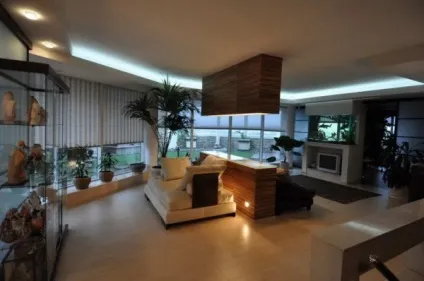

Правильно запроектована технічне обладнання будинку практично непомітно. На стадії проектування інтер'єрів основне завдання - комфортно вибудувати систему освітлення.
технічний проект

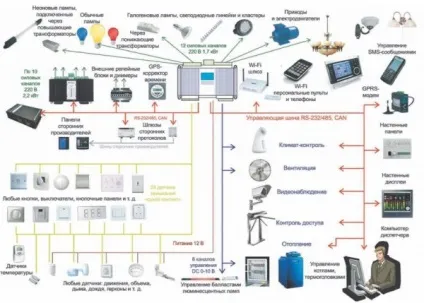

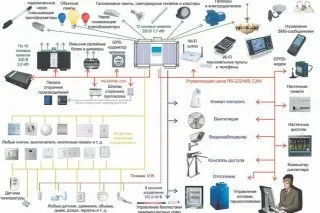

Якщо говорити про повноцінний «розумному будинку» з інтеграцією управління всіх систем в єдиному центрі, то для зв'язку між підсистемами і елементами управління реалізується мережу на основі різних платформ і протоколів. Найбільш поширені з них:
• EIB / KNX - європейська інсталяційна шина, що володіє майже безмежними можливостями і чималою ціною. Підтримує всі стандартні протоколи передачі даних в будь-яких передавальних середовищах (IP мережі, кручені пари, силові лінії, радіоканали). Може мати як лінійне, так і деревоподібна побудова, максимальне число пристроїв в системі - 58 тисяч.
• Smart-bus - бюджетна система, розроблена американськими інженерами. Простіше і дешевше.
• LanDrive - найбільш доступна вітчизняному споживачеві універсальна платформа української компанії INSYTE. На її основі за помірні гроші цілком можливо побудувати повно функціональне управління підсистемами солідного заміського будинку, насиченого технікою.
Існує ще ряд платформ з різними функціональними можливостями, здебільшого вони обмежені бездротовими мережами і невеликим числом пристроїв, що підключаються.
Важлива частина розумного будинку - керуючий пристрій. Має значення не тільки схема зв'язку центрального і периферійних контролерів, конфігурація комп'ютера і характеристики панелей управління, а й програмне забезпечення, грамотна настройка алгоритмів. Побутові прилади об'єднуються в домашню мережу Universal Plug'n'Play. Керувати параметрами, здійснювати моніторинг «розумного будинку» через комп'ютер можна дистанційно.
Система освітлення і електроживлення включає в себе резервне живлення будівлі з автоматичним введенням резерву, джерела безперебійного живлення, програмовану автоматику включення і виключення зонального освітлення, управління жалюзі.
Системи опалення. вентиляції, кондиціонування і зволоження повітря забезпечують підтримку оптимального мікроклімату в будинку. На сьогоднішній день можливо точне і випереджальне по відношенню до зміни зовнішніх умов управління параметрами повітряного середовища в кожному приміщенні.
Звичайно, повнофункціональний «розумний будинок» не кожному по кишені. Тим не менш, багато його елементи цілком доступні. При проектуванні інженерних мереж рекомендується залишати можливість розширення системи. Тим більше, що передові технології з часом стають значно дешевше.
Розумніше використовувати слабкострумові кабелю з максимальними можливостями, будувати локальні мережі ширші, ніж це потрібно сьогодні. До технічних систем, розподільних шаф опалення, робочих столів і кухонних побутової техніки підвести поки ще не потрібні зв'язки і електроживлення.
Багато задач можна буде пізніше вирішити за допомогою радіодатчиків. Це зручно, поки батарейки свіжі. Але надійніше все-таки дроти.
Скільки коштує комфорт, безпеку. гарний настрій і самопочуття? Імідж теж має свою ціну. Безсумнівно, інтелектуальне управління системами дозволяє економити значну частину теплової та електричної енергії. Однак, з урахуванням високої вартості обладнання, прямої вигоди від складних систем повнофункціонального «розумного будинку» отримати не вдасться.
Проте, автоматизація енергоємних кліматичних систем: опалення, вентиляції та кондиціонування цілком виправдана з фінансової точки зору. Час не стоїть на місці: енергоносії дорожчають, а «розумне» обладнання вдосконалюється і стає доступним.
На закінчення скажемо, що комфортність роботи системи залежить не тільки від рівня і вартості встановленого обладнання. Величезне значення має настройка системи. Грамотні і відповідальні фахівці встановлять найбільш зручні господарям алгоритми роботи «розумного будинку» таким чином, що вони взагалі не будуть помічати присутності техніки.
В потрібний час в потрібному місці буде в міру світло, тепло і безпечно. У той же час неотлаженностью система може постійно нагадувати про себе несвоєчасними діями і постійними «глюками».
