Проект - скіпетр і держава - технологія (хлопчики), інше

Рис.1. схема обмірковування

Скіпетр - найдавніший символ влади, вживався ще фараонами. Прототип скіпетра - пастушачий посох, запозичений потім церквою архієреям як знак пастирської влади; європейські государі замінили його укороченими жезлами - скіпетром.

Держава - символ державної влади монарха, який представляв собою золоту кулю з короною або хрестом.

Масивний золотий держава увінчана високо піднятим над нею хрестом з фігурними кінцями. У верхній частині вона перепоясана обойміца, що ділять її на чотири сектори з карбованими композиціями. Блискучі емалі на рельєфних зображеннях, насичені по тону самоцвіти - зелені смарагди, червоні рубіни, сині сапфіри, обведені біля основи емалевими візерунками - декоративне оформлення держави.

Золотий скіпетр відрізняють суворе витонченість форми, пропорційність частин, багатство і вишукана краса орнаментальних мотивів. Голівки херувимів, квіти, маскарони і рольверк (ремешковий орнамент), зв'язки плодів, підвішені на стрічках, - все сплетено в єдину, ритмічно побудовану композицію з бездоганною узгодженістю окремих елементів. Заключним акордом є вінчають скіпетр зображення трьох спаяних крилами орлів з завитками під лапами і короною над головами. Ефектно колористичне рішення скіпетра, засноване на використанні самоцвітів і прозорих різнокольорових емалей.

Скіпетр і держава на царському гербеУкаіни

Мал. 4. Скіпетр і держава на царському гербеУкаіни

Вибір технології виготовлення

При виборі технології виготовлення потрібно враховувати матеріал, з якого буде виготовлятися виріб і способи обробки.

Для виготовлення макета скіпетра і держави мною були розглянуті наступні матеріали:

Рис.5. Схема вибору матеріалу

Для виготовлення макета скіпетра і держави мені потрібні були пиломатеріал і тришарова фанера. Розглянувши дані матеріали, я вибрав для виготовлення держави - березовий брусок і тришарову фанеру і для виготовлення скіпетра - березовий брусок і тришарову фанеру.

Для виготовлення макета застосовуємо наступні операції: розмітка, пиляння, точіння, шліфування, збірка, обробка.

Вибір видів обробки представлений на малюнку:

Мал. 6. Схема вибору способів обробки

Вибір видів з'єднань деталей представлений на малюнку:

Мал. 7. Схема видів з'єднань

Найбільш прийнятним для даного макета є з'єднання на шипах і клею.

Вимоги до проектування і виготовлення виробу

Виходячи з призначення виробу, можливостей шкільної майстерні, рівня володіння певними вміннями і навичками виріб повинен відповідати наступним вимогам:

Підбір інструментів, обладнання та організація робочого місця

При виконанні робіт я враховував такі фактори:

- робота в денний час не вимагає додаткового джерела світла, це сприяло економії витрат на електроенергію;

- провітрювання майстерні із застосуванням природної вентиляції;

- обладнання робочого місця для виконання проекту (Рис. 10);

- дотримання правил безпечної роботи.

Мал. 10. Схема робочого місця (верстак) при виконанні проекту.

При виготовленні проекту були використані пристосування, інструменти та верстатне обладнання:

- верстак столярний комбінований ВК-1;

- токарний верстат СТД -120;

-свердлильний верстат «Корвет»;

- вимірювальний і розмічальний інструмент: лінійка, кутник, олівець;

- столярний інструмент для ручної обробки деревини: рубанок, ножівка, стамеска, напилок, наждачний папір, ручний лобзик.

Правила безпечної роботи при виконанні проекту

Правила безпечної роботи ручним інструментом:

1. Працювати справним інструментом, використовуючи його за призначенням.

2. Розташовувати інструмент так, щоб їм було зручно користуватися.

3. Ріжучий інструмент класти ріжучої частиною від себе.

4. Стружки, тирса змітати щіткою.

Правила безпечної роботи при роботі на токарному верстаті:

1.Нельзя класти інструменти і сторонні предмети на станину верстата.

2. Перевірити, чи не має заготовка тріщин.

3. Перевірити величину зазору між заготівлею та подручником.

4. Працювати в захисних окулярах.

5. Забороняється поправляти заготовку, вимірювати її розміри при включеному верстаті.

6. Після виключення верстата не можна гальмувати руками заготовку, патрон або планшайбу.

7. Після закінчення роботи покласти інструменти на відповідні місця, змести стружку щіткою.

Правила безпечної роботи при роботі на свердлильному верстаті:

1. Свердління можна робити тільки на справному і заземленому верстаті. Все ремінні та зубчасті передачі повинні бути огороджені міцним кожухом, стежити за тим, щоб всі огорожі були справні і знаходилися на місці.

2. Оброблювані деталі необхідно міцно закріплювати на столі верстата або в пристроях.

3. Забороняється утримувати деталі руками, а також проводити зміну і встановлення інструменту в обертовий шпиндель або застосовувати несправні пристосування і інструмент.

4. Забороняється здувати стружку зі столу і видувати з отвору. Прибирати зі столу стружку слід тільки щітками.

Правила безпечної роботи при обробці вироби лакофарбових матеріалів:

1.Работать в провітрюваному приміщенні в захисній масці або респіраторі.

2. Не допускати попадання фарби на одяг, шкіру рук, тіла.

3. Після закінчення роботи ретельно вимити руки з милом.

N1 - потужність двигуна токарного верстата - 0, 75 кВт

N2 - потужність двигуна дриля «Корвет» - 0, 35 кВт

Т1 - час роботи на токарному верстаті 2 години

Т2 - час роботи на свердлильному верстаті 1 годину

Ц - ціна кіловат години - 2,44 руб.

Ц2 = 0,75 * 2 * 2,44 + 0,35 * 1 * 2,44 = 3,66 + 0,85 = 4,51 руб.

М3 = 269 + 4,51 = 273,51 руб.

Вартість амортизації обладнання буде не велика, тому що верстати працюють не тривалий час, тому її можна не враховувати. Робота по виконанню проекту виконувалася в майстерні при природному освітленні. Матеріальні витрати на виріб склали 373,51 руб.

Макет скіпетра і держави виготовлений з екологічно чистого матеріалу - деревини, аерозольна фарба при нанесенні токсична, після висихання нешкідлива.

Відходи від виготовлення макета - тирса, стружка легко утилізуються шляхом спалювання.

Працювати над проектом мені дуже сподобалося. При роботі над даним проектом мені знадобилося знання таких предметів, як технологія, креслення, історія, образотворче мистецтво. Виріб, на мій погляд, вийшло відповідно до заявлених вимог і з невеликими витратами на матеріали.

Загальні висновки по проекту:

- технологія виготовлення посильна,

- виріб умовно безпечно,

- дизайн виробу відповідає призначенню.

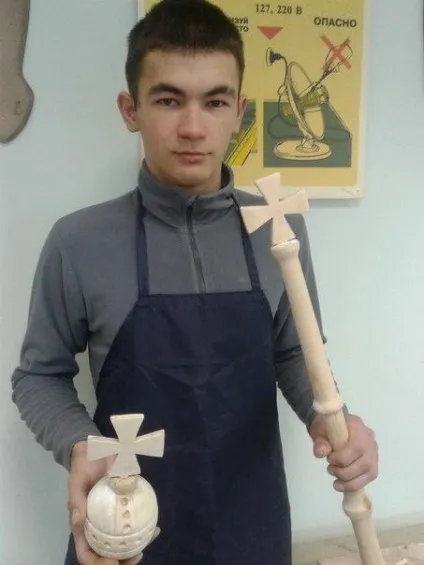

Мал. 11. Проект на стадії завершення

Вже протягом 10 років в школі працює проектна лабораторія «Технічне моделювання». Її девіз: «Доторкнися до історії руками».

Всі виконані роботи учнів представлені на виставці віртуального музею. Я запрошую Вас відвідати цю виставку, де можна доторкнутися руками до історії зброї. Тепер в музеї буде зберігатися і макет скіпетра і держави, який я подарую в шкільний музей.

Проектна лабораторія «Технічне моделювання» виготовляє різні вироби для дому та офісу. Тут працює стіл замовлень.

Звертатися: м Ялуторовск, вул. Кармелюка, 11
