Проект мансарди схеми і формули розрахунку, фото конструкцій покрівлі

Мансардний поверх вже давно перестав бути тільки декоративним елементом. З його допомогою можна значно збільшити житловий простір, заощадивши при цьому неабияку кількість матеріальних засобів. Важливо відзначити, що будівництво такого поверху проводиться в короткі терміни, при тому, що сама будівля виходить теплою і затишною.

Перед тим, як приступати до будівельного процесу, слід вибрати той вид даху, який найбільше підійде для вашого будинку і скласти проект мансарди.

Подивитися, які бувають мансарди, ви можете в нашій галереї.

Основні види дахів

Обраний вами тип даху повинен бути відображений в проекті, адже правильний розрахунок мансарди без цього неможливий. До того ж вигляд самого мансардного приміщення визначається в першу чергу дахом. При складанні плану слід враховувати не тільки форму даху, але і такі її розміри, як висота і ширина, а також наявність додаткових деталей, наприклад, таких як балкони. Проект мансардного поверху повинен також містити відомості про те, які матеріали знадобляться вам для її внутрішньої і зовнішньої обробки, утеплення, гідроізоляції.

Однак в першу чергу слід все ж визначитися з видом даху. У сучасному будівництві використовують такі види мансардних поверхів, а точніше дахів.

односхила

Висота мансардного поверху з односхилим дахом не є великою. Саме по собі таке приміщення, зазвичай використовується не для самого будинку, а для прибудованих до них приміщеннями. В принципі, якщо оформити дизайн спроектованого подібним чином приміщення правильно, його цілком можна перетворити в житлову і дуже затишну кімнату. Односхилий дах являє собою похилу площину. Вона тримається на різних по висоті несучих стінах. Саме тому дві сторони такого поверху мають максимальну і мінімальну висоти. Варто зазначити, що види мансард подібного типу сьогодні використовуються вкрай рідко.

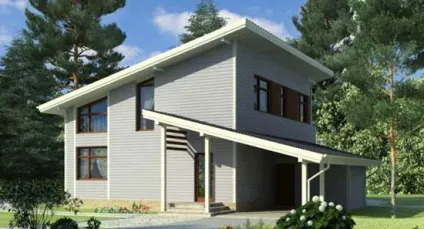

Планування мансардного поверху, фото демонструє односхилий дах, виконану за найпростішим проекту

Щипцевій або двосхилий дах являє собою нескладну конструкцію, що складається з двох скатів, зверху з'єднаних коником. Основною перевагою її є те, що проектування мансарди двосхилим даху не вимагає складних розрахунків. Саме тому популярність цього варіанту досить-таки велика. Види мансард з двома скатами, як правило, мають великий кут нахилу. Це перешкоджає скупченню на них снігу, що є ще однією перевагою. Дана конструкція є типовою і являє собою каркас з розташованими паралельно один одному кроквами, що з'єднують зі стінами коньковий брус. Спроектувати і побудувати такий мансардний поверх можна самостійно. Причому проект зажадає найпростіших розрахунків.

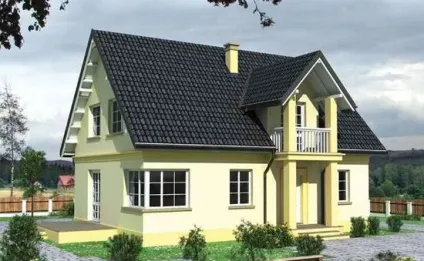

Мансарда проекти, фото демонструє подвійні дах

Ця конструкція вважається різновидом мансарди з двосхилим дахом. Відразу слід зазначити, що висота стін мансардного поверху подібного типу значно більше, ніж у попередніх. Досягається це завдяки тому, що крокви являють собою не пряму, а ламану лінію. Це дозволяє спроектувати поверх без косих стін. Завдяки цьому простір приміщення значно збільшиться. Такий варіант горищного поверху ідеально підійде як для великих, так і для маленьких за площею будинків. Однак розрахувати і виконати проектування мансардного поверху з ламаним дахом своїми руками вдасться навряд чи. Складнощі можуть виникнути через те, що пристрій ламаної кроквяної системи є досить складним, і проект зажадає використання великої кількості формул.

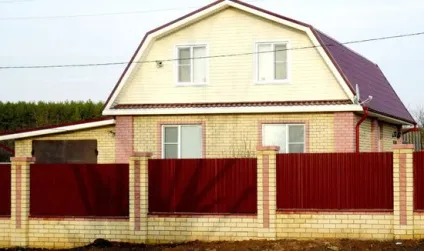

Планування ламаного даху, що утворює окремий поверх

Однорівнева з виносними консолями

Даний вид даху є складним. Зате приміщення, яке виходить в результаті такого непростого будівництва можна використовувати для облаштування мансардного квартири, що складається з двох або трьох кімнат, розташованих на другому поверсі. Відмінною особливістю даного варіанту є його несиметричність. Іншими словами, однорівневий другий поверх являє собою конструкцію, яка з одного боку спирається на стіну будинку, а з іншого на стельову плиту. Один бік її висувається вперед. Такий дах є досить-таки високою. Проект мансарди своїми руками, в даному випадку скласти вдасться навряд чи. Оскільки це вимагає серйозних розрахунків.

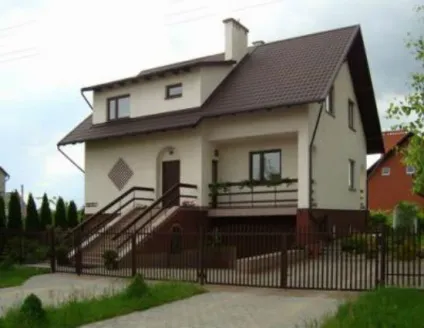

Однорівневий житлової горищний поверх

дворівнева

Цей вид дахів є найскладнішим. Подібна конструкція являє собою мансарду, що складається з декількох кімнат, розташованих на двох рівнях. Кроквяна система дворівневої даху є досить складною. Саме тому так важливо правильно порахувати навантаження на стіни, перш ніж приступати до її будівництва. Втім, через складного пристрою і змішаного типу, що спирається, така мансарда проектується разом з будинком. Скласти її проект вже після того, як стіни будинку міцно стоять на фундаменті у вас не вийде.

Дворівневе горищне приміщення. При проектуванні планувалося кілька кімнат

Як правильно розрахувати висоту і площу горищного поверху

Проект обов'язково повинен включати в себе формули, за якими можна здійснити всі необхідні розрахунки.

Проект мансарди своїми руками, схема містить всі необхідні розміри

Кілька слів про правильну мансарді

Говорячи про складання проекту мансарди, слід знати, що існує певний звід правил, який допоможе вам грамотно виконати її планування:

• Заздалегідь визначтеся з тим, яка висота мансарди вам необхідна. Не забувайте про те, що відстань від підлоги до найвищої точки даху не повинно бути менше півтора метрів. Звичайно, краще, щоб ця висота була більше, оскільки в іншому випадку ваш горищний поверх буде дуже низьким.
• При складанні проекту, слід врахувати кожну дрібницю, аж до площі опалення та основних деталей інтер'єру. Зробити це необхідно перед тим, як ви почнете будівництво. Можливо, після того як проект буде готовий, вам захочеться внести в нього деякі зміни.
• Схема мансардного поверху повинна бути максимально розгорнутої. Додайте в неї все, наприклад, вікна або виносні балкони, які будуть присутні на даху.

розрахунок площі

Розрахунок площі мансарди є сумою помножених один на одного довжини і ширини кожного ската. Крім того, при складанні проекту необхідно враховувати кут, який утворює кожен скат по відношенню до горизонту. Найчастіше це буває кут 45º.

Важливо знати: Розрахунок несучих елементів мансардного поверху можна здійснювати тільки після того, як буде визначена його площа. При цьому вкрай важливо враховувати також і питома вага покрівлі.

Які розміри мансарди знадобляться для підрахунку площі? Йдеться про площу статі, яка в нашій формулі буде позначена буквою D, ширині тієї частини мансарди, висота якої не нижче 1,1 метра - С, її довжині - В. У формулі також буде задіяна і ширина частини приміщення з висотою від 1, 1 до 0,8 метра - К. Також у формулі буде враховуватися коефіцієнт 0,7, який призначений для розрахунку інших частин приміщення, що мають меншу висоту.

Ця формула підійде для розрахунку площі мансарди, скати який розташовані під з кутом 45º.

Таким чином, площа мансарди, де С = 2,5; В = 3; К = 1,5 становитиме 13,8 м 2.

Висота стін

Висота мансардного поверху грає велику роль при складанні проекту. У разі, коли максимальна висота складає 1,5 метра або трохи більше, а мінімальна 80 см - мова йде про мансарді з односхилим або двосхилим дахом. Полумансарда ж, є приміщення, де вертикальні стіни відсутні повністю або висота їх не перевищує 80 сантиметрів.

Розрахувати висоту стін або довжину схилів можна використовуючи дві формули. Спочатку знайдемо висоту коника:

Вк - висота коника;

Дпп - довжина половини прольоту будівлі;

У - кут нахилу ската.

Таким чином, висота коника з кутом нахилу в 45º і довжиною половини прольоту будинку 4 м буде дорівнює 4 м.

Тепер можна обчислити довжину ската. Зробити це можна за допомогою цієї формули:

Дс - довжина ската;

Вк - висота коника;

У - кут нахилу ската.

У нашому випадку довжина ската становитиме 2,8 м.

Слід знати: Згідно зі встановленими нормами, висота від підлоги до найвищої місця мансарди повинна складати як мінімум 2,5 метра. Якщо цей показник нижче, значить перед вами не маленька мансарда, а горищне приміщення.
