Приведення теодоліта в робоче положення
Робота з приведення теодоліта в робоче положення ділиться на три етапи: центрування; горизонтирование; фокусування сітки ниток і шкали мікроскопа відлікового пристрою.
Центрування - це установка теодоліта зі штативом над центром геодезичного пункту.
При виконанні геодезичних робіт центрування виконується за допомогою ниткового виска або оптичного центрира. Точність центрування залежить від точності виконуваних робіт.
Якщо заняття проводяться на місцевості, то виконується за допомогою ниткового виска наступним чином.
Спочатку теодоліт наближено, «на око», встановлюється над центром геодезичного пункту. Потім на гачок, який є в нижній частині станового гвинта, підвішується нитяною Виска. Дивлячись на вістрі грузика схилу, і переміщаючи ніжки штатива, теодоліт встановлюється над центром з точністю 3-4 см, тобто вістря грузика має бути не далі ніж 3-4 см від центру. Після цього ніжки штатива вдавлюються в грунт. При вдавливании необхідно контролювати по грузик схилу положення теодоліта щодо центру. Для остаточного центрування злегка послаблюється становий гвинт штатива, і трегер теодоліта рукою переміщається таким чином, щоб вістря грузика нитяного схилу виявилося точно над центром. Після цього становий гвинт закручується.
Горизонтирование - це приведення горизонтального кола теодоліта в горизонтальне положення. При цьому вісь обертання теодоліта буде приведена в апломб.

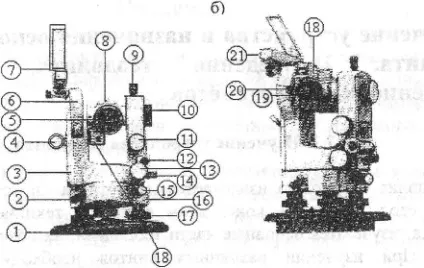

Мал. 13. Пристрій теодоліта:
а) - теодоліт 2ТЗОП в положенні «коло право»; б - теодоліт 2ТЗОП в положенні «коло ліво»; 1-підставу (дно футляра); 2-закріпний гвинт лімба у теодоліта 2ТЗО ,; 3-колонка; 4
дзеркало підсвічування; 5-об'єктив зорової
труби; 6-вертикальний круг; 7-дзеркало буссоли; 8-визирное пристрій зорової труби; 9-закріплювача гвинт зрітелиюй труби; 10-барабан фокуоіровкі (кремальера); 11-наводить (мікрометренний) гвинт зорової труби; 12 - циліндричний рівень алідади горизонтального круга; 13-наводить (мікрометренний) гвинт алідади горизонтального круга; 14-закрепітелишй гвинт алідади горизонтального круга; 15-наводить (мікрометренний) гвинт лімба; 16-підставка (трегер); 17-підйомний гвинт; 18-циліндровий рівень зорової труби; 19-окуляр зорової труби; 20-окуляр відлікового пристрою; 21-бусоль; 22-круглий рівень; 23-окуляр оптичного центрира; 24-повторительно пристрій
Теодоліт наводиться в положення 1, тобто розгортається так, щоб циліндричний рівень алідади горизонтального круга розташовувався уздовж будь-яких двох підйомних гвинтів. Працюючи цими підйомними гвинтами, наводимо пляшечку рівня в нуль-пункт. На схемі показано напрямок обертання підйомних гвинтів, якщо бульбашка знаходиться зліва і праворуч від середини.
Теодоліт наводиться в положення 2, тобто розгортається на 90 °. Працюючи третім підйомним гвинтом, наводимо пляшечку рівня в нуль-пункт. Для контролю якості горизонтирования теодоліт розгортається в кілька довільних положень. Відхилення бульбашки рівня від середини повинно бути не більше одного ділення.
Описана методика горизонтирования застосовується, якщо при алидаде горизонтального кола є циліндричний рівень. У багатьох теодолитов при алидаде горизонтального кола круглий рівень (2Т5К). В цьому випадку теодоліт встановлюється в довільне положення і, обертаючи по черзі всі три підйомних гвинта, бульбашка рівня приводиться в нуль-пункт. Потім виконується контроль горизонтирования.
Рис.14. Горизонтирование по циліндричному рівню
На рис. 14 показані можливі варіанти розташування бульбашки рівня, напрямок обертання підйомних гвинтів і напрямок переміщення бульбашки.
Після виконання центрування і горизонтирования вісь обертання теодоліта прийме вертикальне положення і пройде через центр геодезичного пункту.
Рис.15. Горизонтирование по круглому рівню
Після виконання центрування і горизонтирования вісь обертання теодоліта прийме вертикальне положення і пройде через центр геодезичного пункту.
Фокусування сітки ниток виконується до початку вимірювань обертанням діоптрійного кільця окуляра зорової труби теодоліта. Обертання виконується до чіткого зображення сітки ниток.
Фокусування шкали відлікового пристрою виконується обертанням діоптрійного кільця мікроскопа відлікового пристрою до чіткого зображення поділок шкали. При фокусуванні, а також в подальшому при вимірах необхідно за допомогою дзеркала підсвічування домагатися гарного освітлення шкали.
