Пристрої і принцип роботи мультимедійного проектора, документ-камера, оверхед-проектор, відкритий

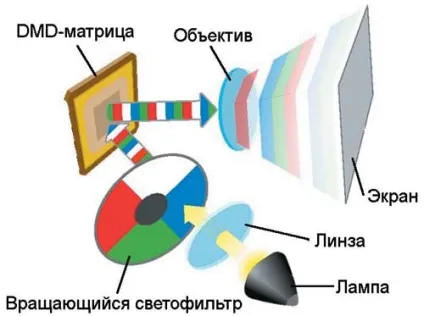

У трьохматрична DLP - проекторах світловий потік лампи за допомогою дихроїчних призм розщеплюється на три складових (RGB), кожна з яких спрямовується на свою DMD - матрицю, яка формує картинку одного кольору. Об'єктив апарату проектує на екран одночасно три кольорових картинки, формуючи, таким чином, повнокольорове зображення. Завдяки високій ефективності використання світлового випромінювання лампи, трьохматричні DLP - проектори, як правило, характеризуються підвищеним світловим потоком, що досягає у найбільш потужних апаратів 18000 ANSI - лм.
Переваги: довговічність DLP - матриць (не втрачають якості з часом), малу вагу, прекрасно підходять для презентацій, висока яскравість, ідеальна геометрія, легка настройка і використання, підходять для дуже великих екранів, менші витрати на охолодження, менший рівень шуму.
Принцип роботи проектора
1. Вентилятор споживання охолоджує R, Г і клапани світла B (панелі
найменшого спільного кратного).
2. Вентилятор лампи (вентилятор Споживання) головним чином крутий збори Лампи.
3. Витяжний вентилятор головним чином розсіює теплоту від зборів Лампи.
4. Під час ремонтних робіт розділ, включений пунктиром, повинен бути оброблений як єдиний (окремий) модуль.
Короткий огляд операції дисплея:
1. Монтаж плати материнської плати отримує сигнали
2. Цифровий сигнал дисплея змінений і зроблене гамма виправлення процесором зображення (пв190 - 10L) на дошці правління материнської плати, і потім висновок до R, Г і B висвітлює клапани;
3. Кожен R, клапан світла Г і B - панель і керувати кількістю світла, наданого від легкого довідника (керівництва) модуль;
4. Світло, який проходить через легені клапани, інтегрований призмою і тоді спроектований як зображення через модуль лінзи проектування;
5. Звуковий сигнал виводиться від звукового контролера (TDA7430) на диск правління до вбудованого динаміку (спікеру) через підсилювач потужності.
Принцип роботи документ камери
Документ камера складається з камери, підключеної до електронної системи. Вона захоплює зображення з високою роздільною здатністю, обробляє їх і формує збільшену картинку на екрані, наприклад за допомогою проектора. Камера встановлюється на спеціальний штатив для того, щоб можна було масштабувати і регулювати становище щодо документів. Документ камера налаштовується таким чином на документ, щоб велика аудиторія могла без проблем прочитати текст або розібрати зображення з нього. Крім того док-камера може бути використана для спостереження за хімічними реакціями або біологічними процесами.

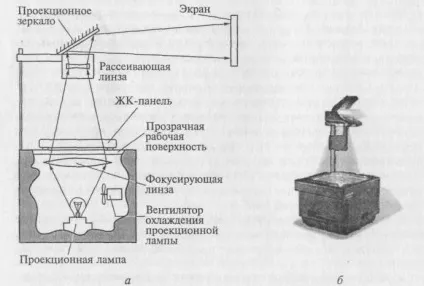

3. Оверхед-проектор (графопроектор, кодоскоп) - це оптичний пристрій, що дозволяє проектувати на великий екран зображення з прозорої плівки формату А4 (297х210 мм). Плівки виготовляються за допомогою лазерного або струминного принтера, копіювального апарату або вручну кольоровими фломастерами. Кожному типу друкованого або копіювального пристрою відповідає строго певний тип плівки.
Оверхед-проектор (кодоскоп) призначений для демонстрації зображення, попередньо нанесеного за допомогою фломастерів або принтера на прозору плівку.
Зображення розміщується на робочому полі оверхед-проектора (кодоскопа). яке висвітлюється (просвічується) спеціальним джерелом світла, а потім c допомогою лінзи Френеля проектується на екран. Залежно від оптичної схеми проходження світлового променя розрізняють оверхед-проектори (кодоскопи), що працюють в прохідному і у відбитому світлі (дзеркальні).
