Існує велика кількість фундаментів. Вибір того чи іншого варіанту залежить перш за все від особливостей ґрунту і розміру будівлі, під яким він споруджується. Стрічковий фундамент на палях поєднує в собі переваги двох фундаментів: стрічкового і пальового. Про особливості його споруди розглянемо далі.

Зміст:

Переваги та недоліки стрічкового фундаменту з палями

Цей різновид фундаменту актуальна в тому випадку, коли грунт має підвищену вологість. Якщо після випадання дощу, вода продовжує утримуватися в верхній частині грунту, на протязі декількох днів, то для облаштування будинку, використовується виключно свайно-стрічковий тип фундаменту. Використання стрічки в з'єднанні з палями дозволяє рівномірно розподілити навантаження від будівлі. Палі, в свою чергу є так званими якорями, які стабілізують будівля, в процесі надмірної вологості грунту.

Пальово-стрічковий фундамент передбачає комбінацію двох варіантів фундаменту: пальового і стрічкового. Фундамент палі облаштовується в процесі установки гвинтових паль в спеціально підготовлені поглиблення. А для того, щоб надати конструкції велику жорсткість, він зміцнюється за допомогою облаштування мелкозаглубленного стрічкового фундаменту.

З'єднання двох технологій, дозволяє домогтися таких переваг:

• можливість використання практично на будь-якому типі грунту, навіть з великим ухилом;
• зведення як на слабкій грунті, так і на грунті з підвищеною твердістю;
• доступність і простота матеріалів, використовуваних в процесі роботи;
• стійкість перед зрушенням і обдиманням грунту;
• доступна вартість зведення за відносно невеликий період часу;
• можливість самостійного виготовлення, без залучення спеціального устаткування.

Однак, спорудження даного типу фундаменту передбачає проведення докладних розрахункових операцій за визначенням глибини закладення палі, укладання стрічкового фундаменту, кількість і місце встановлення паль і т.д. Крім того, на даному варіанті фундаменту не рекомендується встановлюватися занадто великі палі. Даний варіант фундаменту не передбачає облаштування під ним підвального приміщення.

Головна відмінність свайно-стрічкового фундаменту, від звичайного стрічкового фундаменту, полягає в тому, що будівля впирається ті тільки на подушку з піску, але і на палі, тим самим знижуючи загальне навантаження на грунт і запобігаючи її нерівномірне просідання. Палі, тим самим, передають навантаження більш твердому грунті, яка знаходиться глибше, ніж закладено стрічковий фундамент. Тип, розмір і перетин паль, підбирається індивідуально, і залежить від геологічних особливостей місцевості.

Різниця між пальових і стрічковим фундаментом на палях полягає в тому, що стрічка, так званий ростверк, дозволяє звести на палях цегляний будинок або будівля з каменю і блоків. При цьому, навантаження від нього, буде розподілена рівномірно. Стрічка, яка облаштовується на даному типі фундаменту встановлюється в мелкозаглубленних, заглубленном або незаглибленного положенні.

Найпоширеніший варіант - мелкозаглубленних стрічка, Глибина закладення стрічки становить від двадцяти до сорока сантиметрів. При цьому палі використовують буронабивні з круглим поперечним перерізом і додатковим армуванням. Стрічка, в такому випадку, спирається на подушку, виконану з піску і гравію, висота якої становить близько двадцяти сантиметрів.

Врахуйте, що даний варіант фундаменту використовується в тому випадку, якщо грунт на ділянці відрізняється високою або слабкою пучинистом. Стрічка розташована у висячому положенні тобто вище нульової позначки, в тому випадку, якщо грунт є особливою пучинистом.

Розрахунок стрічкового фундаменту на палях: особливості проведення

Перед початком виготовлення фундаменту свайно-стрічкового типу, слід провести ряд операцій, спрямованих на визначення ширини стрічки, діаметра паль і глибини їх закладення. Крім того, слід розрахувати кількість паль, які дозволять рівномірно розподілити навантаження.

Переважно, якщо цю роботу будуть проводити фахівці, які займалися раніше докладними розрахунками. Так як від правильності розрахунку даних показників безпосередньо залежить тривалість експлуатації всього будинку і економити на даному етапі не рекомендується.

При проведенні розрахунків слід врахувати такі характеристики як:

• вітрове навантаження на майбутнє будівлю;
• матеріали, з яких буде споруджено будова;
• кількість поверхів і розміри будівлі;
• тип ґрунту на ділянці і її геологічні особливості.

Технологія зведення стрічкового фундаменту з буронабивних палями

Даний варіант фундаменту ґрунтується на використанні буронабивних паль, несуча здатність яких становить понад 1,5 тонни. Тому, для середнього за розмірами будівлі, досить 40-50 таких паль. Установка такого фундаменту проводиться досить швидко і не вимагає особливих витрат на її проведення.

Укладання паль проводиться таким чином, щоб нижня їх частина розташовувалася нижче, ніж рівень промерзання грунту. Для того, щоб забезпечити додатковий захист палі від вологи і промерзання, вони покриваються руберойдом. Руберойд, також здатний знизити тиск грунту на палі в сильний мороз.

Фундамент на буронабивних палях найчастіше облаштовується з дотриманням двох технологій:

• використання стрічкового фундаменту, встановленого на палях;
• виготовлення підвішеного ростверку.

Другий варіант актуальний для грунту з дуже високою пучинистом. Перший варіант передбачає поглиблення монолітного ростверку на двадцять сантиметрів в землю.

Пристрій стрічкового фундаменту на палях, передбачає виконання таких етапів роботи:

1. Виконання розрахунків під фундамент.

2. Виконання розмітки підстави під фундамент.

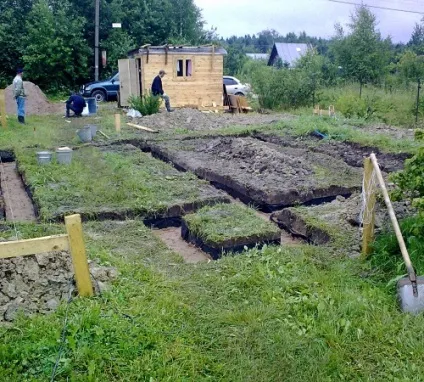

Даний етап передбачає підготовку ділянки: очищення його від рослинності, максимально можливе вирівнювання. Далі, за допомогою каната і кілочок виконується розмітка під фундамент, визначається місце установки буронабивних паль.

3. Буріння свердловин під палі.

Після визначення місця установки кожної палі, необхідно облаштувати під них отвори. Головна умова визначення глибини установки кожної палі - її закладення нижче глибини промерзання грунту. Про глибину промерзання грунту можна дізнатися з її досліджень або спеціальної карти, на якій вказується даний показник для певної місцевості.

4. Підготовка свердловин до монтажу паль.

Всередину раніше підготовленої свердловини необхідно помістити руберойд, який ретельно в ній фіксується. При цьому, бажано встановити руберойд двома шарами. Якщо стан свердловини в подальшому буде досить стійким, то встановлювати обсадних труб не потрібно. Однак, якщо грунт на ділянці досить болотиста або містить багато глини, слід подбати про монтаж обсадних труб, які додадуть сваям велику жорсткість. Для заповнення вільного місця між трубою і підставою свердловини, використовується пісок.

5. Установка сталевого каркаса.

Всередину труби або свердловини необхідно опустити каркас, виконаний з сталевої арматури. Врахуйте, що він не повинен упиратися в дно свердловини ні в якому разі.

6. Заливка свердловин.

На наступному етапі раніше підготовлену основу заливається високоякісним бетонним розчином. Не слід економити на розчині для фундаменту, так як від його міцності безпосередньо залежить тривалість експлуатації всього будинку. Переважно використовувати заводський бетон, якщо такої можливості немає, то слід його самостійно виготовити, використовуючи бетономішалку. Виконуйте заливку кожної палі окремо, при цьому, не допускаючи перерв в процесі заливки однієї палі. Для того, щоб позбутися від повітря в бетоні і забезпечити його ущільнення, використовуйте вібратор по бетону. Таким чином, конструкція придбає додаткову жорсткість.

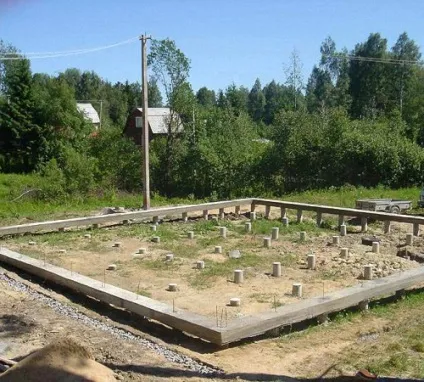

Верхня частина свердловини не заливається, так як частина арматурного каркаса повинна надалі з'єднуватися з бетонної стрічкою. Після застигання бетонного розчину, слід облаштувати піщану основу на поверхні майбутнього стрічкового фундаменту.

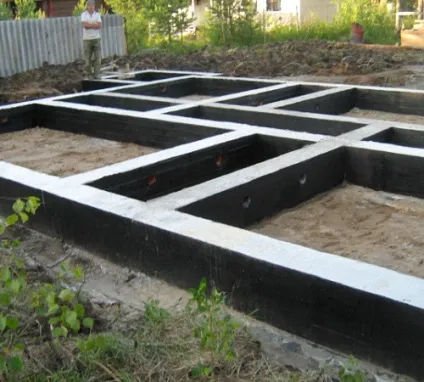

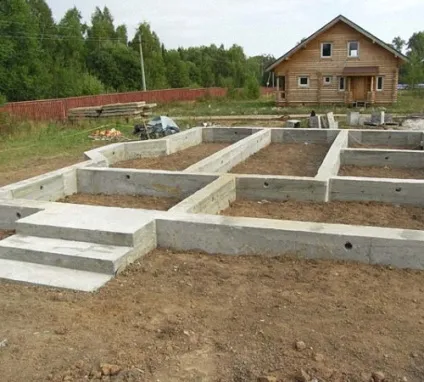

7. Виготовлення стрічки.

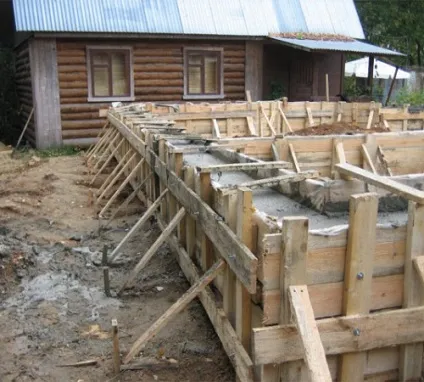

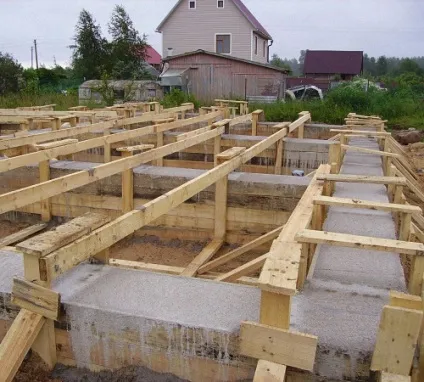

Далі, необхідно зібрати опалубку. Для її виготовлення використовують обрізну дошку. Всередину опалубки встановлюється раніше підготовлений арматурний каркас, який заливається таким же бетонним розчином, як і палі. Врахуйте, що використання арматури є обов'язковим, так як вона підвищує стійкість фундаменту перед високим навантаженням і робить його більш гнучким. Крім того, за допомогою арматури здійснюється з'єднання ростверку зі палями. Далі слід почекати мінімум три тижні до повного схоплювання бетону, і тільки тоді продовжувати роботу.

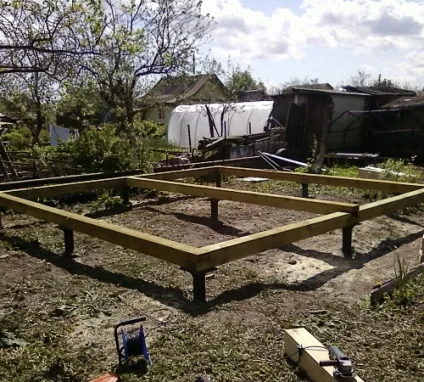

Мелкозаглубленний стрічковий фундамент на палях гвинтового типу

Якщо розглядати, що краще - гвинтові палі або стрічковий фундамент, то слід ознайомитися з перевагами кожного типу фундаменту. Відмінною комбінацією, двох перерахованих вище варіантів є стрічковий фундамент на гвинтових палях.

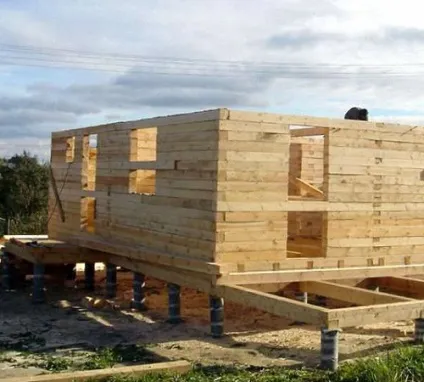

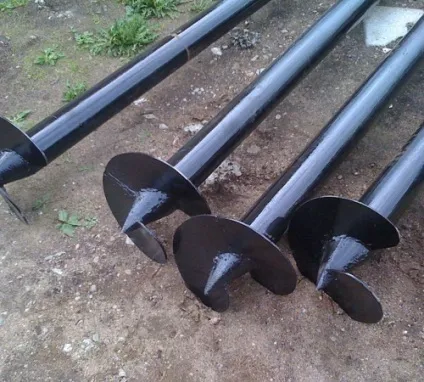

Гвинтові палі відрізняються від буронабивних паль, своєю конструкцією. Нижня частина буронабивної палі має лопаті, за допомогою яких вона легко загвинчується всередину грунту. Для виготовлення опор використовується сталь, найчастіше литого типу. Можливий варіант зварювання між собою готових елементів, однак, такі палі менш міцні, ніж литі. Пальові фундаменти відрізняються високою несучою здатністю, тому вони досить популярні. Додавання стрічки до даного варіанту фундаменту, підвищує його жорсткість і міцність.

Якщо грунт відноситься до глинистому, суглинні, торф'яному, болотистому типу, то на ній в обов'язковому порядку облаштовується фундамент стрічкового типу з буронабивних палями.

Серед переваг фундаменту стрічкового на палях, відзначимо:

Однак, монтаж гвинтових паль на кам'янистій місцевості відрізняється особливою складністю. Так як в процесі монтажу існує ризик поломки лопатей. Таким чином, несучі здібності такого фундаменту значно знижуються. Фундамент на гвинтових палях не дозволяє спорудити під будинком підвал або цокольний поверх. Крім того, каналізаційна система та водопровідна система потребує додаткового утеплення. Для того, щоб захистити поверхню пальового шва від корозії, вони потребують додаткової обробки за допомогою бітумної мастики.

Додаткова установка стрічкового фундаменту на основу з гвинтовими палями на увазі такі переваги:

• можливість самостійного споруди стрічки фундаменту;
• легкість проведення роботи;
• надання гвинтової конструкції додаткової жорсткості;
• рівномірна передача навантаження на гвинтові палі;
• стійкість і схильність до деформації будівлі, спорудженого на даному типі фундаменту;
• стійкість перед грунтовими водами;
• висока міцність і тривалість експлуатації.

Однак, облаштування стрічкового фундаменту має на увазі виконання складних операцій з приготування бетонного розчину, виготовлення арматури, встановлення опалубки, заливання і т.д. Також, після його виготовлення, слід почекати близько місяця, для того, щоб бетон придбав додаткову міцність.

Тому, якщо будівля з каменю, цегли або блоків споруджується на грунті з високою пучинистом, то комбінація стрічкового і пальового фундаменту - відмінний варіант, який зробить фундамент нерухомим, міцним і стійким підставою для будь-якої будівлі.
