пристрій револьвера

Опис частин револьвера

6. Ствол (мал. 3) служить для спрямування польоту кулі.

Стовбур всередині має канал з чотирма нарізами. в'ються зліва вгору направо, для надання кулі обертового руху при польоті. Проміжки між нарізами називаються полями.

Калібр каналу ствола, який визначається відстанню між двома протилежними полями (по діаметру), - 7,62 мм.

Зовні ствол має: пеньок з різьбленням для з'єднання ствола з рамкою, заточку для надягання на стовбур шомпольною трубки, поясок для утримання шомпольною трубки від поздовжнього зсуву вздовж стовбура і для обмеження поворотів її навколо стовбура; на паску є: виріз для кінця припливу трубки і риса для установки шомпольною трубки під час виймання осі барабана; основу мушки. що становить одне ціле зі стовбуром; підставу має поперечний паз для лапок мушки.

Мал. 5. шомпольний трубка:

1 - виступ; 2 - прилив

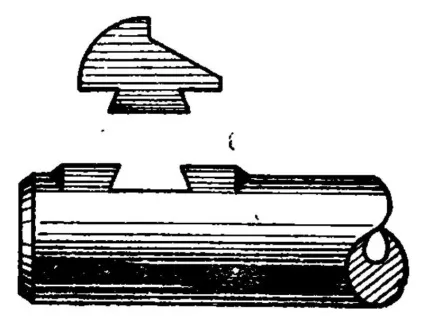

7. Мушка (рис. 4) служить для прицілювання. Мушка має лапки. якими щільно вдвигается в паз підстави мушки на стовбурі. На передньому обрізі її нанесена риска, яка повинна збігатися з рискою на підставі мушки.

8. шомпольний трубка (рис. 5) служить для напрямку руху шомпола.

Вона має: приплив з каналом, в якому рухається шомпол; з лівого боку - виступ для утримання осі барабана, коли шомполом виштовхують гільзи; дві риси. одна - для установки трубки, коли потрібно вийняти вісь барабана, інша-для перевірки, чи не вигвинтите чи стовбур.

Прилив з правого боку має нарізний отвір для гвинта пружини шомпола і виріз для зуба тій же пружини.

9. Шомпол (рис. 6) служить для виштовхування стріляних гільз. Він має головку з насічкою; стебло з поздовжнім і поперечним пазами для зуба пружини.

Пружина (рис. 7) шомпола служить для утримання шомпола в шомпольною трубці.

1 - головка; 2 поперечний паз; стебло; 4 - поздовжній паз

Мал. 7. Пружина шомпола

Пружина має зуб, який, проходячи через виріз в припливі шомпольною трубки, входить в один з наявних на стеблі шомпола пазів: якщо шомпол вдвинут в канал осі барабана і повернуть направо, то зуб пружини потрапляє в поперечний паз і перешкоджає шомполу висуватися; якщо ж шомпол повернуть наліво і висунутий, то зуб, перебуваючи в поздовжньому пазу шомпола, перешкоджаєобертанню шомпола і обмежує висування його вперед. Пружина шомпола прикріплюється до припливу шомпольною трубки гвинтом, для якого має отвір.

10. Рамка (рис. 8) служить для з'єднання всіх частин револьвера.

Вона складається з чотирьох стінок і загнутої вниз смуги, що утворює рукоятку.

Передня стінка має: нарізний канал. в який угвинчений стовбур, гладкий канал для осі барабана і виріз для головки осі барабана.

Верхня стінка має зверху жолобок для зручності прицілювання.

Нижня стінка має: на верхній поверхні виїмка для проходу паска барабана; з лівого боку - напівкруглий виїмка для переднього кінця спусковий скоби; нарізний отвір для гвинта спусковий скоби; вісь спускового гачка.

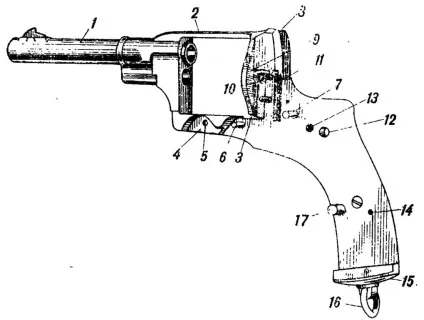

Мал. 8. Рамка з угвинченим стволом:

1 ствол; 2 - жолобок; 3 - виїмка для паска барабана; 4 - виїмка для переднього кінця спусковий скоби; 5 - нарізний отвір для гвинта спусковий скоби; 6 - вісь спускового гачка; 7 - вісь курка; 8 - прицільна проріз; 9 - щитками 10 - щілина для носика собачки; 11- вертикальний паз; 12 - отвір для з'єднувального гвинта; 13 - нарізна гніздо; 14 - гладке отвір для соска бойової пружини; 15 - потилицю; 16 - кільце; 17 - вісь спусковий скоби

Задня стінка має: нагорі - прицільну проріз; з правого боку - жолоб для вкладання патронів в камори барабана, стійку з отвором для гвинта, на якій обертається дверцята, гніздо для пружини дверцят; з лівої зовнішньої сторони - щитками для усунення випадання патронів з камер барабана; спереду - виїмка для храпового колеса барабана, отвір для тонкого кінця осі його, вікно для проходу головки казенника і щілину для носика собачки; всередині - гніздо для головки казенника, вертикальні пази для руху повзуна і вісь казенника.

Загнута вниз смуга має: з лівого боку - дві осі. одна служить віссю курка, а на іншу надаватися хвіст спусковий скоби; нарізний отвір для гвинта пружини дверцят; гладке отвір для з'єднувального гвинта, що з'єднує рамку з бічною кришкою; нарізну гніздо. в який угвинчується з'єднувальний гвинт при розбиранні револьвера; гладке отвір з гніздом для гвинта, скріпляє праву щоку з рамкою; гладке отвір для соска бойової пружини; з правого боку до смуги прикріплена гвинтом дерев'яна щока рукоятки; загнута смуга закінчується потилицею. на якому є кільце для револьверного ременя.

Примітка. На рамці навчального револьвера у номера вибитий знак «Уч».

11. Бічна кришка (рис. 9) закриває рамку з лівого боку. Вона прикріплена до рамки з'єднувальним гвинтом.

Бічна кришка має: два гнізда для приміщення решт осей курка і спускового гачка; виїмка для ходу собачки; трубку з каналом для з'єднувального гвинта.

Із зовнішнього боку до бічній кришці прикріплена гвинтом дерев'яна щока. а з внутрішньої - дерев'яний вкладиш.

Примітка. Щоки навчального револьвера пофарбовані в чорний колір.

Мал. 9. Бічна кришка:

1 - гніздо для кінця осі курка; 2 - гніздо для кінця осі спускового гачка; 5 - виїмка; 4 - трубка з каналом для з'єднувального гвинта; 5 - дерев'яна щока

12. Дверцята (рис. 10) служить для відкривання і закривання камор барабана і для обмеження повороту барабана в ліву сторону.

1 -сосок; 2 - вушка; 3 - зуб

Мал. 11. Пружина дверцята

Дверцята має: вушка для надягання на стійку рамки з отворами для гвинта, з яким дверцята обертається на стійці рамки; на передньому вушку - сосок. який при відкинутою дверцятах заскакує в виїмку на задньому обрізі барабана і затримує його в такому положенні, щоб можна було вкласти в чергову камору патрон (гільзу) або вийняти його (її) з камори; зуб для обмеження повороту барабана в ліву сторону при закритих дверцятах.

Дверцята укріплена на стійці рамки за допомогою гвинта; у відкритому і закритому положеннях дверцята утримується пружиною (рис. 11), яка має п'яту з отвором для гвинта.

13. Курок (рис. 12) служить для завдання удару бойком по капсулі па-грона при виробництві пострілу; він обертається на осі, укріпленої в загнутої смузі рамки.

1 - спиця; 2 - бойок; 3 - хвіст; 4 - бойовий виступ; 5 - мисок з бойовим взводом; 6 - шатун; 7 - уступ

Курок має: спицю з насічкою для зведення курка рукою; бойок. коливається на шпильці, для розбивання капсуля патрона; шатун для зведення і спуску курка при виробництві пострілу без попередньої постановки курка на бойовий взвод; шатун укріплений віссю в передній виступаючої частини курка й своєю двуперой пружиною утримується завжди в відведеному положенні, причому його плечі впираються в виступи передній частині курка і обмежують поворот шатуна вперед; внизу - мисок з бойовим взводом. який заскакує за шептало спускового гачка при постановці курка на бойовий взвод; уступ і бойовий виступ. які лягають на верхнє перо бойової пружини; ззаду - хвіст для закривання щілини рамки при спущеному курку (курок несамовзводний револьвера в середній частині має виступ, який перешкоджає повзуна підніматися вгору при натиску на хвіст спускового гачка).

14. Бойова пружина (рис. 13) служить для повідомлення курку швидкого обертального руху для удару по капсулі патрона.

Мал. 13. Бойова пружина:

1 - виступ; 2 - верхнє перо; 3 - майданчик; 4 - нижня перо

Бойова пружина двуперая: верхнє перо має виступ. який при спущеному курку натискає знизу на уступ курка, відхиляючи курок трохи назад; ззаду виступу знаходиться майданчик. Натискати на бойовий виступ курка; нижнє перо переднім кінцем поміщається в виїмці спускового гачка і змушує спусковий гачок повертають хвостом вперед.

Пружина утримується в рамці за допомогою соска.

15. Спусковий гачок (рис. 14) служить для зведення курка, для утримання його на бойовому взводі і спуску з бойового взводу, для піднімання і опускання повзуна і собачки, для утримання барабана від повороту вправо при зведеному курку і для відсунення барабана після пострілу; він обертається на осі, укріпленої в нижній стінці рамки.

Мал. 14. Спусковий гачок:

1 - колінчастий виступ: 2 - сосок; 3 - хвіст; 4 - отвір для осі собачки; 5 - шепотіло; 6 - уступ

Спусковий гачок має колінчастий виступ для піднімання і опускання повзуна; шепотіло. за яке заскакує бойовий взвод курка при постановці його на бойовий взвод; виїмка для нижнього пера бойової пружини; отвір для осі собачки; хвіст для натиску пальцем при виробництві пострілу; сосок. що перешкоджає барабану повертатися вправо при зведеному курку; уступ. допомагає барабану відходити назад після пострілу; отвір для надягання на вісь.

16. Собачка (рис. 15) утримує барабан від обертання вліво при спущеному курку, повертає барабан на 1/7 частину окружності і подає його в переднє положення при зведенні курка; собачка своєю віссю поміщається в отворі спускового гачка; кінець осі наполовину зрізаний для прилягання до нього кінця нижнього пера бойової пружини.

1 - Іосіко; 2 - вісь

17. Повзун (рис. 16), рухаючись в вертикальних пазах задньої стінки рамки, змушує головку казенника при зведенні курка нахилятися вперед і натискати на капелюшок гільзи, а при відпуску спускового гачка після пострілу відходити назад. Повзун має: зверху - виріз для проходу бойка; знизу - виїмку для колінчастого виступу спускового гачка (в револьверах неса-мовзводних повзун на задній площині має зуб, який, спираючись в виступ курка, перешкоджає повзуна підніматися при натиску пальцем на хвіст спускового гачка).

1 - виріз для проходу бойка;

2 - виїмка для колінчастого виступу спускового гачка
