Пристрій пральної машини автомат основні механізми і їх взаємодія

Пристрій автоматичної пральної машинки з фронтальним завантаженням, будь то Samsung, LG або Індезіт, приблизно однаково. Знання про її конструктивних особливостях необхідні для того, щоб в разі виходу з ладу, мати уявлення про поломку. Бувають такі несправності, які легко усуваються своїми руками. Розглянемо, не вдаючись у технічні подробиці, пристрій пральної машини сучасного зразка.

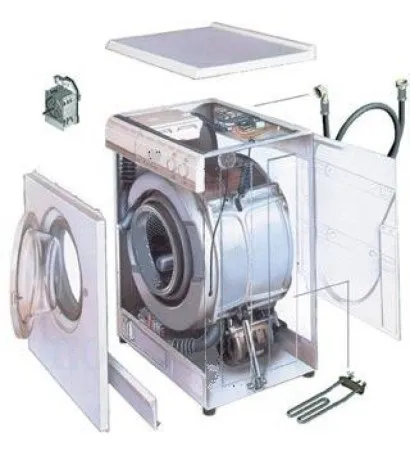

Корпус машини являє собою металевий каркас, закритий кришкою, передній і задньою панеллю. У корпусі розміщуються всі вузли і механізми, що виконують численні функції, закладені в сучасних пральних апаратах. Крім основних вузлів в машинах можуть бути і додаткові модулі: датчики протікання води, датчики вібрації, захисні пристрої та інше.

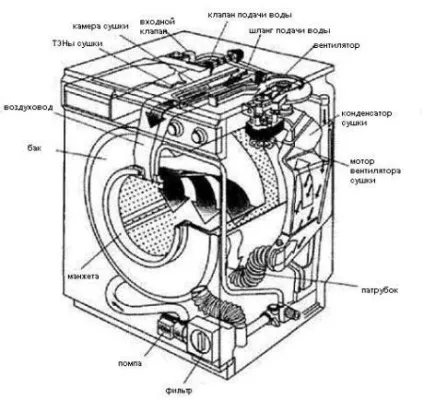

Пристрій пральної машини автомат

Основні вузли пральної машини автомат:

Корпус з кришкою люком і задньою стінкою;
Панель управління з електронним модулем.
Бак і барабан;
електродвигун;
Електричне обладнання і ТЕН;
Підшипниковий вузол;
Клапан набору води;
Зливний насос;
Пружини і амортизатори.

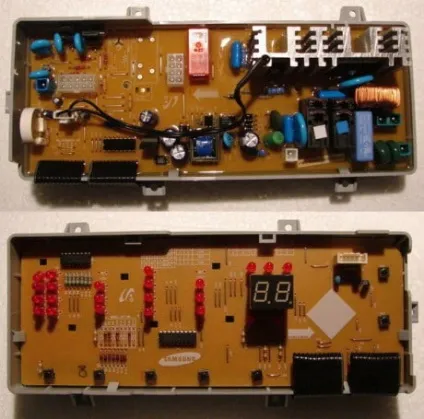

Модуль управління, електронна плата, програматор - елемент пральної машини, який відповідає за все що відбуваються в ній процеси. У ранніх моделях використовувалися програматори, в сучасних машинках - електронний блок, захований під панеллю управління. Він керує процесом прання, віддає команди на виконання програм, вмикає і вимикає ТЕН, зливний насос, вибирає швидкість обертання барабана, відстежує показники сенсорів і т.д. Подібні системи управління є у всіх сучасних пральних машинах. Модуль управління є однією з найскладніших і дорогих частин приладу. При його пошкодженні необхідно звертатися до фахівців, які відремонтують або замінять вузол на новий.

Подібними системами управління оснащені всі сучасні пральні машини

Електронний блок управління відповідає за все що відбуваються в пральній машині процеси

Бак і барабан представляють собою ємність для завантаження білизни. У бак набирається вода, яка потім нагрівається. Туди ж потрапляє і миючий засіб. Барабан розміщується всередині бака, вода разом з миючим засобом надходить в нього через невеликі отвори. Так забезпечується контакт води з білизною. Бак не має жорсткого з'єднання з корпусом, його підтримують дві пружини зверху і два амортизатора знизу. При нерухомому корпусі він може вільно коливатися. Барабан кріпиться до бака за допомогою підшипникового вузла.

Виготовляється барабан з нержавіючої сталі. Бак може бути як з нержавійки, так і пластиковим. Пластиковий легший і дешевий, але у нього є недоліки, такі як крихкість і недовговічність. Зазвичай баки розташовуються горизонтально, але бувають і похилі.

Барабан з'єднаний з баком за допомогою підшипникового вузла

Для якісного прання потрібна тепла вода, миючий засіб і механічний вплив. Нагрівання води здійснює ТЕН, як засіб використовують пральний порошок, а механічна дія надає обертовий барабан. Порошок засипається в пластиковий бункер дозатора, до якого підключені патрубки - один або кілька. Через канали з отворами в короб з миючим засобом надходить вода і вимиває його.

Обертання барабана забезпечує електродвигун пральної машини - приводний пристрій в нижній частині бака. Найпоширенішим є колекторний двигун, зустрічаються асинхронні трифазні і безколекторні двигуни. У машинах з прямим приводом двигун кріпиться до задньої стінки барабана.

Електродвигун забезпечує обертання барабана

При постійному контакті ременя з рухомими елементами відбувається тертя, що приводить до зношування приводу. Дана конструкція викликає також додаткові коливання машинки.

Пристрої, в яких не використовується ремінь, більш ефективні, менше витрачається енергії на обертання, знижується вібрація і економиться простір усередині машини. Мотор в таких агрегатах видає менше шуму, а самі машини мають більш компактні розміри.

Внизу бака встановлений ТЕН, його середня потужність становить 1800 -2200 Вт. На його роботу витрачається найбільше електроенергії. У конструкції машини ТЕН вважається найбільш слабкою ланкою.

На роботу Тена - пристрої для нагріву води, витрачається найбільша кількість енергії

Для продовження ресурсу Тена проводиться чистка машини спеціальними засобами - діскалерамі (антинакипін).

Процес прання починається з набору води, яка надходить через заливний шланг, підключений до водопроводу. За кількістю води стежить прессостат (датчик або реле рівня). До надходження сигналу з цього датчика модуль керування не буде робити ніяких дій. Розумні моделі знають, скільки білизни знаходиться в баку, і заливають потрібне її кількість. За подачу води відповідає клапан, що відкривається і закривається програмою пральної машини. Вода під час прання заливається і зливається. За слив відповідає зливна помпа (насос), яка знаходиться в нижній частині машинки. Перед нею встановлюється фільтр, що перешкоджає попаданню в насос дрібних речей: монеток, гудзиків, скріпок, шпильок і т.д.

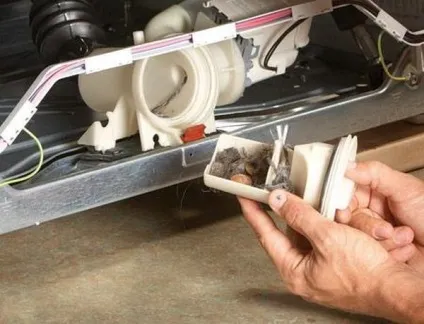

Фільтр зливного насоса рекомендується чистити раз на півроку. Зробити це нескладно. Він знаходиться внизу з лицьового боку. Щоб до нього добратися, потрібно зняти панель, викрутити фільтр, почистити і поставити на місце. Під час вилучення фільтра поллється вода, тому потрібно підставити ємність або підстелити ганчірку.

Чистка фільтра зливного насоса в пральній машині

Коли в баку набирається достатня кількість води, підключається ТЕН, який знаходиться під баком, іноді спереду, а іноді ззаду. Температуру контролює прилад, що дозволяє нагрівати воду відповідно до програми.

У режимі прання відбувається повільне обертання барабана - то в одну, то в іншу сторону. Максимальна швидкість досягається при віджиманні, її збільшення відбувається поступово. При цьому білизна рівномірно розміщується на внутрішній поверхні барабана. Під впливом відцентрової сили вода видаляється в отвори бака, і вона виводиться через зливний насос.

Включити машину з відкритими дверцятами або відкрити дверцята працюючої машини ви не зможете. Цьому перешкоджає електромеханічний пристрій блокування люка (УБЛ). Найпоширенішими є УБЛ з термоелементом, який нагріває біпластіну, що замикає контакти і блокує дверцята. Розблокування відбувається після охолодження пластини.

Всі вузли і механізми пральної машини мають чіткий взаємозв'язок

Пристрій пральної машини автомат можна назвати простим і складним одночасно. Маючи уявлення про основні вузлах, ви зможете усунути прості неполадки, не викликаючи майстра. Якщо проблеми пов'язані з виходом з ладу складних вузлів, без допомоги фахівця не обійтися.
