Пристрій люстри в картинках
Всі люстри з однієї лампочки влаштовані однаково. Розрізняються лише зовнішнім виглядом. Зліва на фото нижче - люстра в зборі, в середині - зі знятим плафоном, праворуч - вийнятий провід з патроном і лампочкою з декоративною трубки з чашками. Як бачите, люстра з однієї лампочки влаштована просто.
Люстри з двома і більше лампочками влаштовані не складніше, ніж одне ріжкові і відрізняються тільки кількістю патронів і пар відходять від них проводів. У великих старовинних залах висять люстри, які мають не одну сотню лампочок, а влаштовані вони так само, як і люстра з двох або чотирьох лампочок.
На фотографії люстра, яку для прихожей я зробив своїми руками. В її пристрої немає металевої трубки, плафон закріплений безпосередньо на струмопідвідного дроті. Для того, щоб все лампочки світили, кінці проводів, що виходять з патронів, з'єднуються попарно.

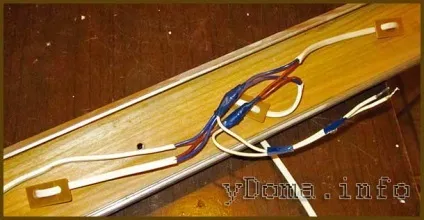

На фотографії видно як з'єднані дроти, що йдуть від патронів саморобної люстри. Всі чотири сині дроти, як і коричневі, з'єднані скруткой разом. У люстрах заводського виготовлення для з'єднання проводів зазвичай встановлюються клемні колодки або обпресовують дроти в спеціальних ковпачках.
Від кожного з'єднання виходить по одному дроту, які, при установці люстри і підключаються за допомогою клемної колодки до проводів, що виходять з потоку.
Пристрій класичної трьох ріжкової люстри
Хоча сьогодні люстри на ринку представлені в широкому асортименті і є вельми вигадливі з немислимим дизайном і великою кількістю лампочок і світлодіодів, проте найбільшою популярністю в даний час користуються класичні трьох ріжкові люстри, з можливістю включення однієї, двох або трьох лампочок. Тому я і вирішив в деталях розглянути пристрій саме такої люстри. Хоча пристрій двох, чотирьох, п'яти і з великою кількістю ріжків люстр мало чим відрізняється від трьох ріжкової люстри.
Представлену на фотографії люстру мені принесла знайома. При ремонті стель з люстри були зняті плафони, а при установці їх на місце, всі електричні патрони розвалилися, у них відламалися засувки. Очевидно згодом від впливу температури, пластмаса засувок у патронів втратила еластичність і стала крихкою.

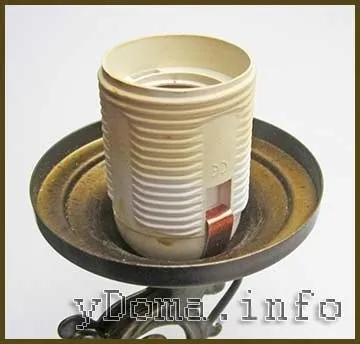

В даний час в люстрах встановлюються, як правило, патрони з без гвинтовими контактними зажимами, як на фотографії. Вони зручні тим, що з електропроводкою з'єднуються за допомогою пружних контактів, які протягом усього терміну служби забезпечують надійний контакт з струмопідвідного проводами.

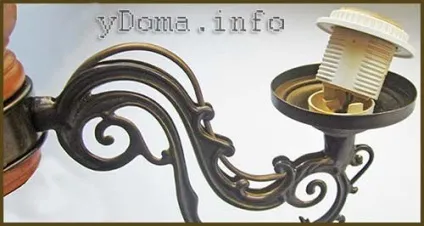

В незалежності від напрямку установки лампочок, вгору або вниз, патрон з плафоном на ріжку кріпиться однаково, за допомогою нарізного сполучення.

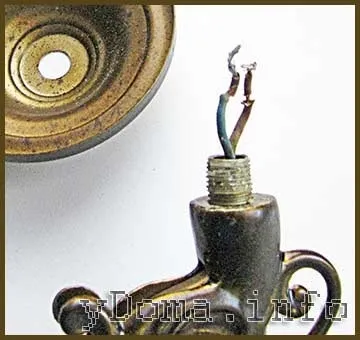

На трубку з різьбленням надаватися декоративна кришка, яка може бути закріплена за допомогою гайки.

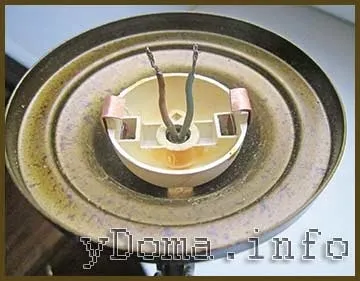

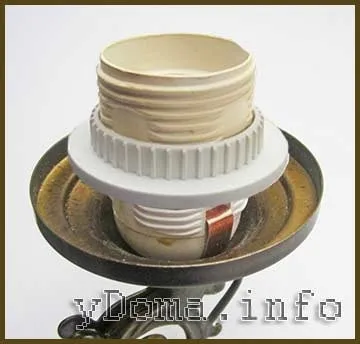

Але найчастіше кришка фіксується за допомогою денця патрона, накрученого на різьбу ріжка. На фотографії денце безгвинтового патрона, з відремонтованими засувками.

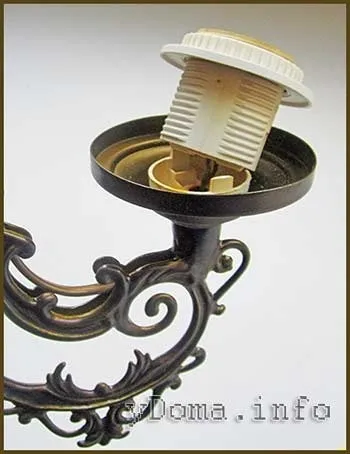

Залишилося надіти на циліндр патрона плафон і закріпити його за допомогою Абажурна гайки. Гайка закручується, як показано на фотографії, що розширюється стороною до плафону. Більшість плафонів на ріжках люстр кріпляться саме таким способом.

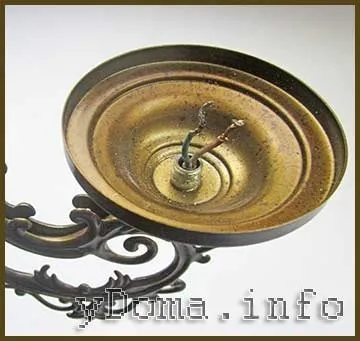

Від кожного патрона люстри по два електричних дроти в загальній оболонці проходять в сполучну коробку або через отвір в трубці або втоплені в канавку декоративного прикраси. На фотографії провід, що йде від патрона, для наочності виймуть з канавки.
Якщо люстра складається тільки з одного ріжка, то дроти проходять безпосередньо у верхню частину її підстави для безпосереднього підключення до проводів, що виходять зі стелі. Якщо ріжків більше одного, то виникає необхідність з'єднувати дроти, що йдуть від патронів між собою. У розглянутій люстрі сполучна коробка захована в її підставі.

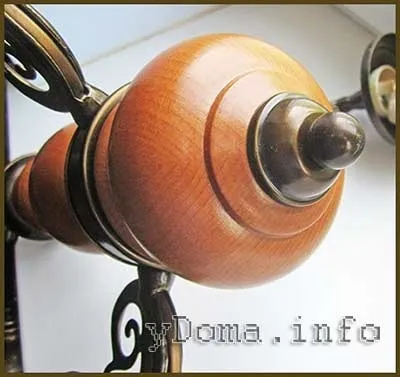

Для того щоб дістатися до сполучної коробки спочатку потрібно відкрутити декоративний кульку, зняти декоративний ковпачок і далі відкрутити гайку.

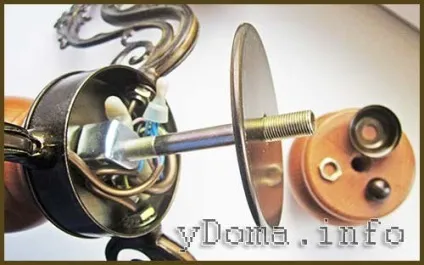

Далі знімається декоративний циліндр і кришка сполучної коробки. Тепер доступ до місця з'єднання проводів отримано і легко можна розібратися, як підключати люстру навіть без прозвонки проводів тестером або мультиметром.

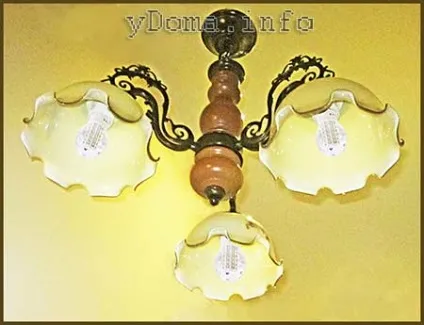

Варто відзначити, що в даній моделі люстри ріжки до основи закріплені за допомогою гайок, завдяки такій конструкції кріплення можна послабити ці гайки і повернути ріжки на 180 °. Тоді лампочки будуть спрямовані вгору і освітлення приміщення буде більш рівномірним і м'яким.

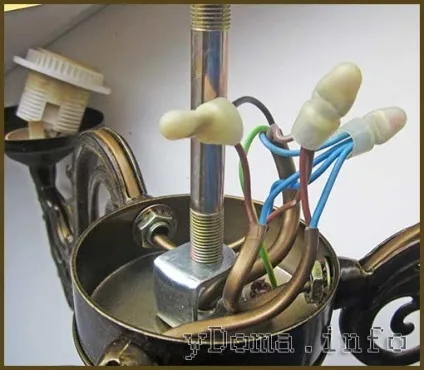

Як видно на фотографії, від кожного патрона люстри в сполучну коробку приходить по одному двожильного проводу. Чотири дроти синього кольору (три від патронів і один, що йде на вихід з люстри) з'єднані між собою, як і інші, з допомогу обтиску в латунном ковпачку. В даному випадку такий вид з'єднання проводів цілком виправданий, тому що є високонадійним і дешевим.
Провід ж коричневого кольору, що йдуть від патронів, на відміну від проводів синього кольору, розбиті на дві групи. Від двох патронів дроти з'єднані разом і з проводом теж коричневого кольору, що йде на вихід. А ось провід від третього патрона з'єднаний тільки з чорним проводом, що йде відразу на вихід.

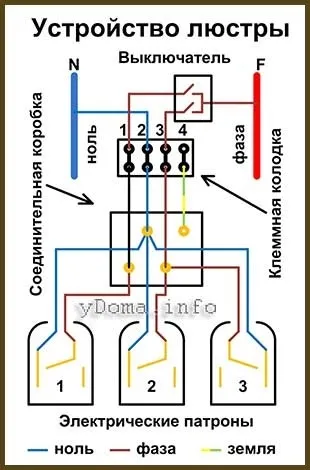

Для наочності, і щоб було ясно, як підключається люстра до електромережі, привів електричну схему. Як видно зі схеми, таке приєднання патронів при використанні Двоклавішний вимикача дозволяє управляти кількістю включених лампочок. З'являється можливість включати одну, дві або відразу три лампочки. Якщо в електропроводці є тільки одноклавішний вимикач, то тоді в клемній колодці коричневий і чорний дроти (1 і 3) з'єднують разом і підключають до Одноклавішний вимикача.

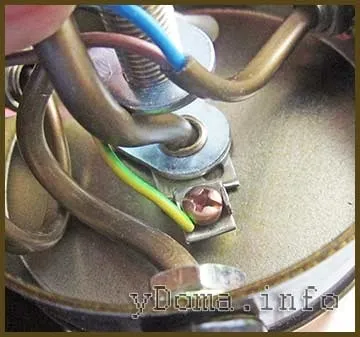

Жовто - зелений заземлення одним кінцем приєднується до металевої підстави люстри, а другий іде на вихід. Якщо в електропроводці мережі немає заземлюючого проводу, то заземлення люстри залишати не підключеним.
Останнім часом зустрічаються люстри, в яких або стоять галогенові лампочки. розраховані на напругу живлення 12 В, або в яких замість патронів і лампочок встановлені світлодіоди. В такому випадку в сполучній коробці або в склянці, що примикає до стелі, в розрив проводів включають драйвери.
Клемні колодки для підключення люстри
Клемні колодки в даний час широко приміряються для з'єднання проводів при підключенні люстр, для з'єднання проводів в розподільних і комутаційних коробках, в деяких електроприладах. З'єднання проводів виходить менш надійним, ніж при з'єднанні пайкою, але зате часу на виконання електромонтажу витрачається дуже мало, і легко виправити допущені помилки при монтажі. Незаперечною перевагою клемних колодок є можливість з'єднання в електричній проводці мідних і алюмінієвих проводів, скруткой таке з'єднання робити не допустимо.
Підключення проводів в сучасних люстрах, як правило, виконується за допомогою клемних колодок. Їх випускається більше безліч. За конструкцією бувають з гвинтовим затискачем проводів і плоско пружинним затискачем.
Влаштована клемна колодка з Віттовою затискачем проводів в такий спосіб. У пластмасовий корпус вставлена латунна толстостенная трубка з двома різьбовими отворами (на фото внизу праворуч). З одного боку трубки вставляється один провід, що йде з люстри, а з іншого другий, який із стелі. Провід затискають, вкручуючи гвинти до упору. Надійний контакт між проводами люстри і виходять з стелі в поєднанні клемної колодки забезпечений.
В одну трубку можна вставляти стільки проводів, скільки дозволить її внутрішній діаметр. Гвинтові клемні колодки дозволяють з'єднувати між собою будь-які проводи, мідні і алюмінієві, одножильні і багатожильні в будь-якому поєднанні. Якщо в люстрі багато лампочок, і всі дроти не вміщаються я в одну клему, то використовують дві, з'єднавши і паралельно додатковим відрізком проводу.
Зовсім недавно на ринку з'явилися клемні колодки з плоско пружинним затискачем Wago (Ваго) німецького виробника. Клемники Wago бувають двох конструктивних виконань, одноразові, коли провід вставляється без можливості вилучення, і з важелем, що дозволяє легко як вставляти дроти в Клемник, так і легко виймати їх з неї.
На фото одноразовий клеммник Wago, розрахований на з'єднання одножильних проводів, в тому числі і алюмінієвих з мідними проводами перетином від 1,5 до 2,5 мм 2.
Пружинні одноразові клеммники Wago не надто практичні для підключення люстр. Якщо знадобиться зняти люстру, наприклад, при ремонті стелі або заміни на іншу, то доведеться купувати новий клеммник. Це є великим недоліком одноразових клемників Wago.
Більш підходить для підключення люстр є багаторазовий клеммник Wago, має помаранчевий важіль. Такі клеммники дозволяють легко і швидко підключати одножильні, багатожильні, алюмінієві дроти люстри перетином від 0,08 до 4,0 мм 2. і в разі необхідності швидко роз'єднувати без псування клемника.
Для з'єднання проводів досить зняти з них ізоляцію на довжину 10 мм, підняти вгору помаранчевий важіль, вставити дріт в отвір клеми і повернути важіль в початкове положення. Провід надійно буде зафіксований в колодці.
Клемна колодка Wago це сучасна форма з'єднання проводів без інструменту швидко і надійно, але обходиться дорожче, ніж традиційні способи з'єднання.
При виборі клемної колодки для люстри потрібно враховувати струм, який буде проходити по комутованих проводів електропроводки і необхідну кількість клем в колодці.
Якщо в люстрі, наприклад, встановлено три лампочки по 100 Вт, то максимальний протікає по дротах струм при горінні всіх трьох лампочок, не перевищить 1,5 А. Такий струм витримає практично будь-який електропровід.
Якщо у Вас виникне питання про достатність перетину дроту для підключення люстри або будь-якого іншого електроприладу, то отримати відповідь на нього Ви можете, відвідавши сторінку сайту «Вибір перетину дроту».
