Пристрій, критерії вибору і особливості монтажу циркулярного насоса
Проблема полягає в тому, що при звичайній циркуляції теплоносіїв, рівень тиску в системі не перевищує 600 Па, а цього ніяк не вистачить для того щоб своєчасно доносити тепло в усі куточки багатоповерхового будинку. Циркулярний агрегат, покликаний вирішити проблему з тиском і циркуляцією води в опалювальній системі
Конструкторські особливості та принцип роботи насоса
Циркулярним насосом для системи опалення прийнято називати невеликий пристрій, який врізається в трубопровід і сприяє швидкій та ефективній циркуляції теплоносія в системі. Завдяки такому обладнанню, тепло поширюється по будівлі набагато швидше, порівняно з природною циркуляцією. Найважливішими характеристиками насоса є його потужність і продуктивність. Показники взаємопов'язані і впливають на швидкість обігу теплоносія в системі. Деякі фахівці стверджують, що в заміських дачах і котеджах без установки циркуляційного пристрою не обійтися.

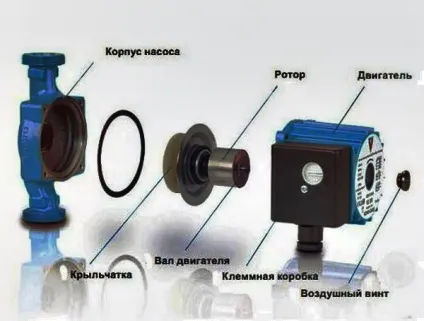

В основі циркуляційного насоса є:
- нержавіючий металевий корпус зі сталі, латуні або бронзи;
- керамічний або сталевий ротор;
- роторний вал, додатково обладнаний спеціальним колесом з лопатями для більш ефективної циркуляції теплоносія;
- електричний двигун приводить в рух всю систему насоса;
Циркуляційний насос, будучи частиною замкнутої опалювальної системи, здійснює закачування теплоносія в трубопровід з одного боку, прискорює рух рідини за допомогою роторного вала і виштовхує її, з іншого боку, в результаті чого виходить компресія.
Схема врізки насоса
Рівномірна й постійна робота пристрою забезпечує підтримку необхідного рівня тиску в опалювальній системі. Однак, для будинків з поверховістю більше 4, буде потрібно більш потужне обладнання в вигляді підсилювального насоса. Циркуляційні пристрої не здатні подолати опір такій великій системи.
Типи циркуляційних насосів для опалення
Всі типові насоси для підвищення рівня циркуляції збираються на основі відцентрового принципу роботи напірного обладнання. Це означає, що електричний двигун пристрою створює крутний момент на роторі, який в свою чергу обертає корпус валу. Таким чином створюється натиск і підтримується тиск в системі.
Приблизно за такою ж схемою, працюють інші опалювальні насоси. Всі інші конструкторські особливості і відмінності між моделями, не настільки суттєві, і складаються головним чином в типі і потужності двигуна і робочої камери. Однак, для того щоб класифікувати циркуляційні насоси потрібно розглянути докладніше навіть такі неістотні деталі.
Силова установка для циркуляційної системи може бути однофазної (працює від побутової мережі в 220 Вольт) і трифазної (застосовується на промислових підприємствах в мережі 380 Вольт). Найбільш поширеним є однофазний двигун. Другий варіант зустрічається рідше, і купити його можна тільки в спеціальних магазинах.
Агрегати мають відмінності за типом вмонтованою робочої камери яка буває мокрого і сухого ходу. У першому випадку ротор і статор розташовані окремо від вологостійкої мембрани (равлики), У другому - конструкція змонтована як єдиний пристрій.
Слід зазначити, що більшість технічних характеристик циркуляційного насоса для опалення безпосередньо залежать від типу робочої камери. Наприклад, обладнання з «мокрим» ходом працює дуже тихо і має порівняно гарну потужність. Крім цього, такі насоси не потребують систематичної мастилі, так як вони працюють в рідкому середовищі. З цих причин більшість пропонованих на ринку циркуляційних насосів є «мокрими», однофазними.

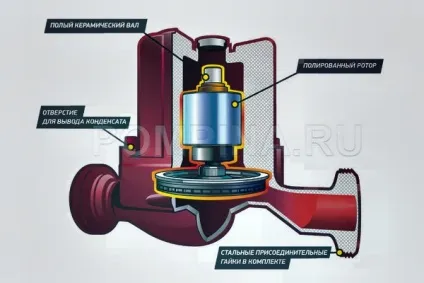

Пристрій циркулярного насоса на фото
У свою чергу, «сухі» агрегати мають дуже високою потужністю, але працюють шумно. Двигун виріб встановлено виключно трифазний, тому їх встановлюють тільки в котельних і промислових приміщеннях.
Критерії вибору циркулярного насоса
Завжди нудно пам'ятати, що вибір циркуляційного насоса слід виконувати з урахуванням всіх показників і параметрів опалювальної системи житлового будинку або промислового підприємства. Адже інакше неможливо буде забезпечити простір теплом в тій мірі, в якій потрібно.
Для розрахунку гідравлічних показників слід врахувати наступні фактори:
- пристрій стінних перегородок і підлоги;
- матеріал утеплювача (якщо є);
- розміри віконних рам;
- площа приміщення, що опалюється
- напірне опір системи опалення;
- приблизний обсяг теплоносія в опалювальній системі;
- кліматичні і погодні умови місцевості.
Основним гідравлічним параметром необхідно вважати об'ємну подачу теплоносія. Даний показник вимірюється в кубічних метрах в одні годину. Володіючи цією величиною можна підібрати найоптимальніший циркуляційний насос для системи опалення. Також бажано враховувати натиск самого агрегату, значення якого повинно приблизно збігатися з загальносистемних опором.
Важливий момент! Якщо система опалення знаходиться в стані ремонту або демонтажу, то найкраще придбати циркуляційний насос з вбудованим регулятором. Даний агрегат може автоматично підлаштовуватися під гідравлічні умови системи і працювати злагоджено. Крім цього, пристрій працює безшумно і економно.
Також при виборі циркуляційного агрегату бажано враховувати той факт, що технічні характеристики зазвичай нижче на 10%. З огляду на цей фактор можна уникнути неточностей при монтажі та експлуатації обладнання.
Система опалення - схема
Крім цього, слід врахувати, що розрахунок гідравлічних параметрів і підбір оптимального пристрою - складний процес, навряд чи вийде виконати самостійно, тому рекомендується звернутися до фахівця.
Моделі і ціни
Середня ціна циркуляційного агрегату (при параметрах потужності від 30Вт і витратою теплоносія в 2 кубічних метра за годину) дорівнює 4500 рублів. Однак така вартість тільки у моделей вітчизняного виробника, якщо брати імпортну річ, то зазначену суму потрібно помножити на 3.
Визнаними виробниками циркуляційних насосів є італійські компанії «Pedrollo», «DAB», «Ebara», «Lowara». У ТОПі також німецькі і датські фірми ( «Wilo» і «Grundfos» відповідно).

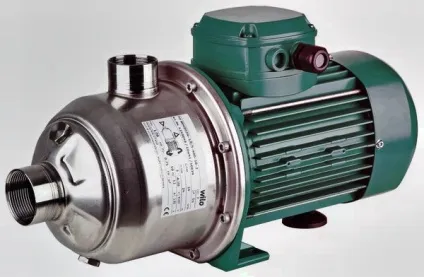

Насос Wilo-Economy MHI
На західні моделі слід орієнтуватися в тому випадку, коли пристрій підбирається для будинку або іншого житлового приміщення. Якщо потрібна установка циркуляційного агрегату на промислово підприємстві, то потрібно купувати вітчизняні зразки, вони набагато якісніше і коштують дешевше.
Розраховувати на покупку ідеальної моделі не доводиться, тому що її просто не існує. Ніякої насос не працюватиме на повну потужність і відповідати параметрам опалювальної системи на 100%.
Кожна модель має свої нюанси і функціональний особливості, тому завжди потрібно рівнятися на середні параметри. Наприклад, дуже потужний пристрій, це не погано, але і шуміти воно буде відповідно. Однак, установка слабкого по потужності агрегату тягне за собою низький напір теплоносія в опалювальній системі, що не менше погано. У зв'язку з цим доцільно придбати модель з можливістю регулювання вихідних параметрів, що дозволить використовувати обладнання найефективніше.
Автоматичний насос Grundfos CH és CHN на фото
Монтаж циркуляційного агрегату в стандартній опалювальній системі
Циркуляційний агрегат будь-якого типу можна монтувати як на зворотному, так і на що подає ділянці опалювального трубопроводу, в залежності від їх призначення.
Побутові циркуляційні пристрої рекомендується встановлювати на труби зворотного трубопроводу, які знаходяться перед котлом опалення. В такому випадку агрегат буде працювати з холодною водою, що позитивно відбитися на рядку його експлуатації.
Підключення циркуляційного опалювального пристрою зводитися до наступних дій:
- Визначення функціональних можливостей і технічних характеристик агрегату, скориставшись вище зазначеними рекомендаціями;
- Відключення опалювального котла. Всі впускні і випускні крани, як на котел, так і на агрегаті повинні бути відключені. Пристрій встановлюється на трубопровід по горизонталі і фіксується спеціальними гайками - «американками». Можна встановити обладнання і вертикальним чином, але це може привести до його гучної роботі;
- Потрібно пам'ятати, що основне призначення циркуляційного агрегату полягає в доповненні природної циркуляції теплоносія. Тому його монтаж буде залежати від параметрів опалювальної системи. Для цієї мети потрібно мати спеціальні фільтри і різьблення, діаметр яких буде підходити для отворів в трубопроводі.
- Вмонтований в систему насос обов'язково повинен відсікатися від системи за допомогою кранів, тому їх потрібно встановити після монтажу самого пристрою. Крани необхідні для регуляції опалення і при можливому ремонті. В деяких випадках встановлюють ще й байпасну лінію, щоб при знятті агрегату з трубопроводу циркуляція рідини не припинялася.
Слід відзначити той факт, що в більшості випадків в опалювальних системах, обладнаних циркуляційним агрегатом встановлюються додаткові відцентрові пристосування, які покликані зменшити шум від роботи насоса. При цьому, вони не зменшують тиск в системі і сприяють швидкій циркуляції теплоносія.
При самостійному монтажі циркуляційного обладнання рекомендується проконсультуватися з фахівцями, щоб не допустити неточностей, які можуть привести до небажаних результатів.
