Пристрій і ремонт повітряних ліній

Повітряною лінією (Bл) електропередачі називається пристрій для передачі і розподілу електроенергії по проводах, розташованим на відкритому повітрі і закріпленим за допомогою ізоляторів та арматури до опор.

Повітряні лінії електропередачі по номінальній напрузі поділяються на дві групи: до 1000 В і вище 1000 В. Основними елементами ВЛ є опори, проводи, ізолятори і гаки (або штирі). Для ПЛ можуть застосовуватися такі типи опор: проміжні, анкерні, кутові, кінцеві, відгалужувальні і перехресні.

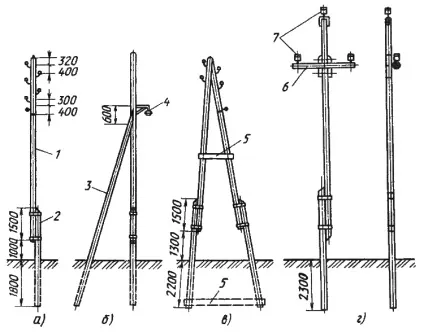

Мал. 25. Проміжна до 1 кВ (а), кутова до 1 кВ (б), анкерна А-подібна до 1 кВ (в), проміжна на 6 і 10 кВ (г) конструкції дерев'яних опор ПЛ:
1 - стійка; 2 -пріставка; 3 - підкоси; 4 - світильник; 5 - верхній і нижній ригелі; 6 - траверса; 7 - ізолятори.

Проміжні опори (рис. 25, а) встановлюють на прямих ділянках лінії і служать для підтримки проводів. Їх кількість в лінії становить 60 - 80% від загальної кількості опор. Відстань між опорами називається кроком опор.

Анкерні опори (рис. 25, б, в) застосовують на прямих ділянках лінії, підтримують проведення й сприймають зусилля натягу проводів в анкерному прольоті уздовж ПЛ. Відстань між двома анкерними опорами називається анкерним прольотом. На прямих ділянках траси середньої складності ПЛ напругою до 1000 В він дорівнює 150-180 м, а ПЛ напругою 10 кВ - 250 4 280 м. Опори встановлюють на перетині доріг, річок, інженерних споруд, а також на початку і в кінці лінії.

Кутові опори встановлюють на кутах повороту траси ПЛ і підрозділяються на проміжні і анкерно-кутові. Проміжні ставлять при повороті ВЛ на невеликі кути, а анкерно-кутові на кутах повороту більше 20 ° і в гірській місцевості.

Кінцеві опори - різновид анкерних. Їх встановлюють на початку і в кінці ПЛ.

Відгалужувальні опори (рис. 25, г) служать для виконання відгалужень від Bл.

Перехресні опори використовують для перетину В Л двох напрямків. Відгалужувальні і перехресні опори можуть бути всіх зазначених типів.

Іноді застосовують металеві відтягнення для опор. Вони можуть бути багатодротовими і жилами, перерізом не менше 25 мм ². Відтягнення закріплюють до анкерів, встановленим в землі, або до будівельних конструкцій будівель і споруд.

Для пристрою ВЛ застосовують дерев'яні або залізобетонні опори. З метою економії лісу опори роблять складовими, поєднуючи стійку опори з дерев'яною або залізобетонної приставкою. Для опор ПЛ використовують соснові, ялинові, модринові і ялицеві колоди, просочені антисептиком.

Проводу ПЛ напругою до 1000 В можуть бути однопроволочние або багатодротяні з алюмінію, сталі або біметалу, а на напругу 6 і 10 кВ - багатодротяні алюмінієві, сталеалюмініевие і сталеві. За умовами механічної міцності на Bл до 1000 В застосовують проводу перерізом не менше: 16 мм² - алюмінієві; 10 мм² - сталеалюмініевие і біметалічні; 25 мм² - сталеві багатодротяні і діаметром 4 мм - однопроволочние. На ПЛ 6 і 10 кВ застосовують проводу перерізом не менше 25 мм ².

Відстань між проводами для ВЛ вибирають в залежності від довжини прольоту і району ожеледних. Нульовий провід розташовується нижче фазних проводів. Провід зовнішнього освітлення розташовуються нижче нульового проводу.

Висота підвісу проводів над поверхнею землі повинна бути не менше 6 м при найбільшій стрілі провисання і впливі найвищої температури або ожеледі. Відстань по горизонталі від проводів при найбільшому їх відхиленні до будівель і споруд повинно бути не менше: 1,5 м - до балконів, терас і вікон, 1 м - до глухих стін. Проходження ПЛ над будівлею не допускається.

Перетину ПЛ напругою до 1000 В між собою рекомендується виконувати на перехресних опорах. При перетині їх в прольоті відстань по вертикалі між найближчими проводами при температурі навколишнього повітря + 15 ° С має бути не менше 1 м.

Провід на опорах ПЛ закріплюють за допомогою порцелянових або скляних ізоляторів. Штирові ізолятори кріплять на гаках або штирях. Для В Л напругою до 1000 В використовують ізолятори марки ТФ, а для відгалужень багато-шейковой - ШО-12 і ін. (Рис. 26).

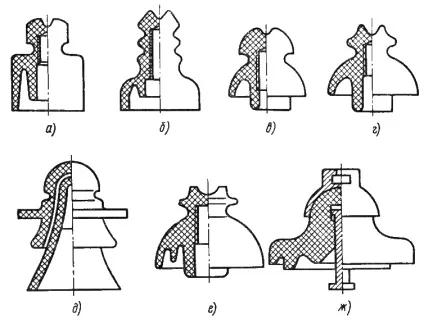

Мал. 26. Ізолятори ВЛ:
а - ТФ; 6 - ШО; г - ШС; д - ШД; е - ШФ (ШЖБ); ж - П.

Для цих ізоляторів застосовують різні гаки, наприклад, КН-16, КН-18 і КН-20, діаметром відповідно 16, 18, 20 мм і штирі (рис. 27). Для ПЛ 6 і 10 кВ застосовують ізолятори марок ШС, ШД, ушл, ШФ6-А, ШФ10-А і підвісні ізолятори ПФ6-А і ПФ6-Б, гаки КВ-22 діаметром 22 мм (рис. 27, а, б), а штирі ШУ-22 і ШУ-24 (рис. 27, в). Все штирові ізолятори щільно навертають на гаки або штирі. Гаки ввертають в дерев'яні опори, а штирі кріплять на траверсах.

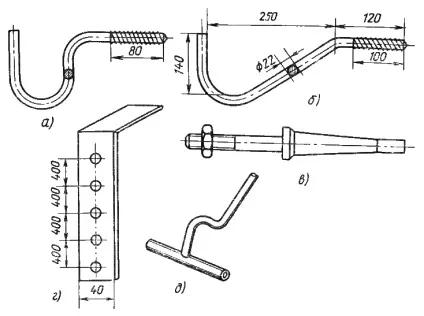

Мал. 27. Лінійна арматура і пристосування для ВЛ

Для розмітки місць установки гаків на опорі застосовують шаблон з алюмінієвої або сталевої шини 30 х 3, на якому є отвори (рис. 27, г). Зігнутим кінцем шаблон накладають на вершину опори з однієї, а потім і з іншого боку, відзначаючи місця свердління отворів для установки гаків відповідно по парних і непарних отворів шаблону. Діаметр отвору повинен бути дорівнює внутрішньому діаметру нарізки гака.

Крюк ввертають на всю довжину нарізної частини плюс 10-15 мм за допомогою спеціального ключа (рис. 27, д). Ця робота при монтажі лінії виконується до підйому і установки опор в котловани.

З'єднання проводів один з одним виконують за допомогою скручування, з'єднувальних затискачів або плашечних затискачів. Однопроволочние проведення з'єднують скручуванням з подальшою пропайкой. З'єднання проводів в овальних з'єднувальних затискачах виробляють за допомогою спеціальних кліщів. Проводу ПЛ кріплять до ізоляторів в'язанням дротом одним із способів, показаних на рис. 28.

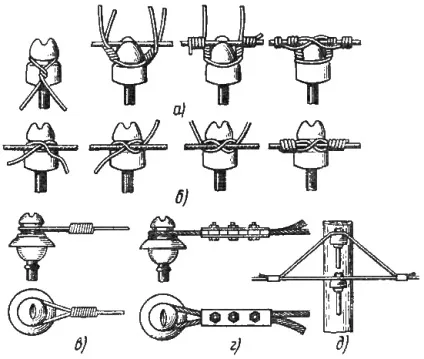

Мал. 28. Способи кріплення проводів до ізоляторів:
а - головний вузький; б - бічний вузький; в - заглушкою; г - петлею; д - подвійне.

Сталеві дроти прив'язують м'якої сталевої оцинкованої дротом діаметром 1,5-2 мм, а алюмінієві і сталеалюмініевие - алюмінієвим дротом діаметром 2,5 - 3,5 мм.

Алюмінієві і сталеалюмініевие дроти в місцях кріплення попередньо обмотують тонкою алюмінієвою стрічкою для запобігання їх від пошкоджень. При перетині ПЛ з іншими лініями, залізницями або трамвайними коліями застосовують подвійне кріплення проводів, т. Е. Встановлюють ще по додатковому ізолятора на кожен провід.

Для захисту від атмосферних перенапруг на ПЛ напругою 6 і 10 кВ встановлюють трубчасті розрядники. На ПЛ напругою до 1000 В в мережах з ізольованою нейтраллю гаки і штирі фазних проводів, установлених на залізобетонних опорах, повинні бути заземлені.

У мережах із заземленою нейтраллю гаки і штирі фазних проводів на залізобетонних опорах, а також арматуру цих опор, приєднують до нульового проводу.

Ремонт повітряних ліній

В обсяг поточного ремонту ВЛ входять роботи, що виконуються при оглядах і технічних обслуговуваннях і, крім того, верхові огляди ПЛ, контроль стану різьбових контактних затискачів і їх підтяжка, виправка проміжних опор, заміна окремих дерев'яних опор і їх деталей, перевірка і регулювання стріл провисання і габаритів ліній, перетяжка проводів і заміна окремих ізоляторів, заміна приставок окремих опор, підтяжка, очищення, заміна і фарбування бандажів, перевірка трубчастих розрядників зі зніманням їх з опор, а також перевірка стану і виміряно ие опору заземлення.

В обсяг робіт капітального ремонту входять в повному обсязі робота поточного ремонту і, крім того: верхові перевірки з виїмкою проводів з затискачів, перевіркою і заміною дефектних проводів, ізоляторів і лінійної арматури, повна перетяжка лінії, вимір перехідного опору контактних з'єднань проводів, а також їх ремонт, виправка положення або заміна опор, перевірка наявності тріщин в залізобетонних приставках, вибіркові розтину і контроль стану заземлення опор, випробування BJT відповідно ПТЕ і ПТБ.

Мал. 29. Зміна приставок проміжної (а) і анкерної (б) опор:
1, 7 - приставка; 2 - якір; 3 - відтяжка; 4 - тимчасовий хомут; 5 - опора; б - поліспаст; 8 - підкладка; 9 - опорна стійка; 10 - брус.

Заміна приставки у проміжної опори проводиться за допомогою зміцнення опори 5 на час робіт двома відтяжками 3, встановлюються перпендикулярно осі лінії (рис. 29). Відтягнення кріпляться на висоті опори 5 - 6 м до гаків тимчасового хомута 4, а іншими кінцями - до якорів 2. До цього ж хомута підвішується поліспаст б. Для тимчасового зміцнення опори встановлюють приставку 7, закріплюючи її хомутами вище існуючої приставки і підклавши під неї для опори дошку.

Відкопують грунт для вилучення старої приставки, виймають її з допомогою поліспаста і видаляють. Котлован підчищають, за допомогою поліспаста опускають в котлован нову приставку 7 і кріплять її бандажами до стійки опори 5. Після цього котлован засипають, утрамбовують і видаляють тимчасову приставку, хомут з ​​відтяжками і якоря.

Кількість витків бандажа визначається діаметром бандажної дроту: при діаметрі дроту 4 мм число витків 12, при 5 мм - 10, при 6 мм - 8 витків. Бандажі укладають один від одного на відстані 1000-1100 мм. Для накладки бандажа кінець дроту загинають під прямим кутом на довжині 3 см і забивають в дерев'яну приставку або опору. Намотавши навколо опори та приставки необхідне число витків дроту, розсовують їх навпроти лінії стику опори і, розділяючи витки порівну, вставляють ломик з загнутим кінцем і скручують між собою. Накладають другий бандаж і скручують його ломиком по обидва боки від опори. Потім роблять другу скрутку на першому бандажі з іншого боку опори. Для захисту від корозії бандажі фарбують.

Замість скручування бандажі можна стягувати болтами з фігурними шайбами. Болт з шайбою вставляють між витками бандажа з одного боку опори і пропускають через спеціально передбачену в приставці виїмку на іншу її сторону. Кінець болта на іншій стороні пропускають між витками бандажа, надягають на нього другу фігурну шайбу і затягують гайку.

При заміні приставки анкерної А-образної опори використовують відтягнення 3 (рис. 29, б) з поліспастом 6 для закріплення опори. Один кінець відтяжки закріплюють на висоті 6-7 м тієї стійки, приставку на якій не змінюють, а інший закріплюють якорем 2 на відстані 9-10 м від підстави цієї ж стійки. Роботи проводять без зняття проводів з ізоляторів. Для зміцнення опори скобами прибивають брус 10 вище приставок і встановлюють підпірну стійку 9, прикріплюючи її скобами до бруса 10. Під стійку підкладають опорну товсту дошку або цегла 8.

Заміну проводів при ремонті ВЛ проводять, як правило, для підвищення пропускної здатності.

При зміні проводів одночасно в декількох прольотах ВЛ роботу виконують в наступному порядку: видаляють в'язки кріплення проводів до ізоляторів і знімають дроти з гаків, починаючи з нижнього. Нові дроти розгортають з барабанів уздовж лінії, піднімають їх на гаки ізоляторів опор, закріплюють глухий петлею на ізоляторі початковій опори ділянки і натягують дроти за допомогою пристосувань (болтового затиску, «жаби», монтажного затиску КЕС-70), закріплених на кінцевій опорі.

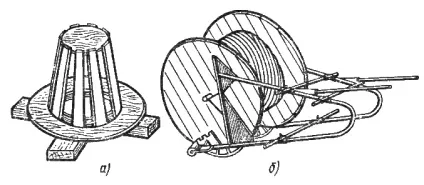

Мал. 30. Пристосування для розкочування проводів:
а - дерев'яна конусна вертушка; б - барабанний підйомник.

Розкочування проводів проводять уздовж лінії по обидва боки. Для розкочування проводів використовують спеціальні пристосування, що полегшують роботу (рис. 30, а, б). При розкладці дроти стежать за тим, щоб не утворювалися петлі ( «баранчики»). Натягують по черзі кожен провід окремо, починаючи з верхнього. До натяжним пристосуванням прикріплюють поліспаст і натягують дріт до отримання необхідної стріли провисання.

Розмір стріли провисання залежить від довжини прольоту, перетину проводів і температури повітря. Так, при довжині прольоту 30 м і температурі повітря 10- 15 ° С для алюмінієвого проводу перерізом до 25 мм ² розрахункова стріла провисання дорівнює 40 см.

Перед початком грозового сезону перевіряють розміри внутрішніх і зовнішніх іскрових проміжків між електродами розрядників. Довжина іскрових проміжків залежить від конструкції розрядника. Так для розрядника РТВ-6-10 / 2-2 довжина внутрішнього проміжку дорівнює 60 мм, для РТФ-6 / 1,5-10 - 80 мм, для РТФ-10 / 0,5-7-130 мм. Допустимі відхилення при регулюванні складають ± 2 мм.

Мал. 31. Трубчастий розрядник:
1 - покажчик спрацьовування; 2 - заземлюючих наконечник; 3, 4 - електроди, 5 - дугогасительного патрон; 6 - наконечник; 7 - подовжувач; l1. l2 - розрядний і отделітельний проміжки.

При ремонті трубчастих розрядників (рис. 31) спочатку перевіряють збереження лакового покриття трубки, потім справність покажчика спрацьовування 1, надійність кріплення сталевих наконечників 2, 6 і кріплення розрядника до конструкції на опорі, потім кут нахилу осі розрядника до горизонталі, відсутність слідів дуги на електродах 3, 4 і, нарешті, стан заземлюючого проводу. Виявлені дефекти усувають.

При пошкодженої лакової плівці на поверхні розрядника її видаляють скляною шкуркою і поверхню покривають двома шарами бакелітовій лаку.

Розрядник встановлюють з кутом нахилу до горизонталі 10-15 °, а відкритий кінець розрядника звертають вниз в протилежну від опори сторону. При ремонті перевіряють діаметр внутрішнього каналу і, якщо він відрізняється від заводських розмірів більш, ніж на 3 мм, розрядник замінюють.
