Газові водяні колонки: принцип роботи, несправності

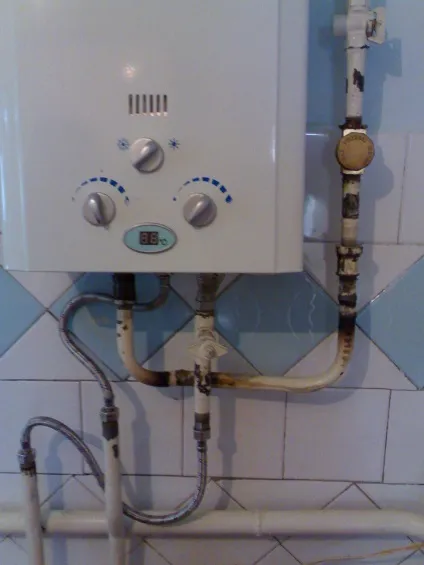

Водяна газова колонка відноситься до водонагрівальних апаратів проточного типу. Це означає, що вода, через водозабірних вузол, надходить в колонку, проходить по трубках теплообмінника, нагрівається і виходить, прямуючи по трубопроводу до точок водорозбору.

Так, одним з важливих елементів в конструкції газової колонки, який впливає на ефективність її роботи, є водяний блок або "жаба".

Як і будь-яке складне обладнання, газова колонка може вийти з ладу (перестати включатися, запалюватися і гаснуть і т. Д.). Це може бути пов'язано як із зовнішніми факторами (напором води, газу, якістю вентиляційної тяги), так і поломками внутрішніх вузлів устаткування.

Щоб зрозуміти як усунути несправність, потрібно розібратися в будову та принцип роботи водяного блоку колонки

Перевірити водоприймальний блок колонки необхідно, якщо:

• Колонка не запалюється при робочому тиску води в 3-4 барів;
• Гаряча вода йде слабо, при цьому, натиск холодної води досить сильний;
• Колонка запалюється через деякий час після відкриття крана гарячого водопостачання, а не відразу;
• Колонка залишається в робочому стані після закриття крана гарячого водопостачання;
• Колонка не набирає потрібну потужність, відключається під час роботи.

Деякі з перерахованих вище поломок можна усунути своїми силами, для інших же знадобитися виклик фахівця.

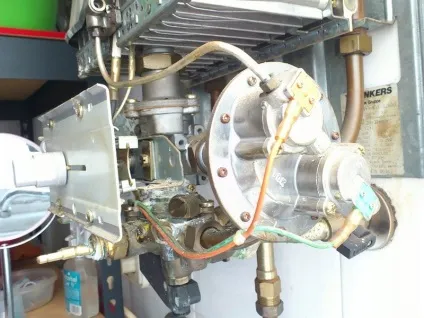

Як працює редуктор для газової колонки: конструкція

Основне завдання редуктора газової колонки - пропускати воду всередину обладнання і піклуватися про включенні і виключенні нагрівача при відкритті і, відповідно, закриття крана. Вузол, розташований в редукторі відповідає за зміну протоку води. Влаштована "жаба" досить складно.

Так, водогазового редуктор газового водонагрівача складається з:

• Мембрани і диска (грибка);
• Регулятора витрати;
• Регулятора температури;
• Регулятора подачі води при відкритому і закритому змішувачі;
• Сопло Вентурі;
• Фільтра гарячої води.

Водяний блок виконує ще й захисну функцію - якщо напір води буде недостатнім, редуктор вимкне колонку, піклуючись про те, щоб устаткування не перегрілися

Схема будови вузла в кожній окремій моделі залишається незмінним. Відмінності можуть бути лише в матеріалі виготовлення вузла: газоводяного блок виготовляють з латуні, пластика, поліаміду.

В основі функціонування водогазового блоку проточного нагрівача лежить принцип механічного впливу водяного потоку на його деталі.

Так, вода, надходячи в колонку, впливає на діафрагму і диск (грибок). Деталі змінюють своє розташування, що викликає активізацію штоком клапана газового вузла, до пальника починає надходити паливо. Як тільки кран закривається, тиск у системі знижується, деталі повертаються на свої місця і пальник гасне.

Сопло Вентурі: принцип роботи

Одним з важливих елементів водяного вузла є сопло Вентурі (трубка Вентурі) - пристрій який регулює подачу газу. Найчастіше, в газовій колонці сопло займає нижню частину колонки, і розташовується в правому патрубку (як, наприклад, в колонці Нева).

Основними компонентами трубки Вентурі є вхідний патрубок, з кільцевої камерою і отвором для забору тиску.

Принцип роботи трубки Вентурі полягає в тому, що коли робоче середовище проходить через вузьку ділянку, її тиск знижується

При закритті крана гарячого водопостачання, трубка вирівнює тиск під і над мембраною, шток, який відповідає за подачу газу, переміщається в початкове положення: подача припиняється і пальник гасне.

Водяний блок газової колонки: типові несправності

Знос і вихід з ладу елементів водозабірної блоку водяній колонки - це поширені несправності, які можуть торкнутися будь-якого газового водогрійного обладнання. Пов'язано це з якістю водопровідної води, перепадами гідравлічного тиску в трубах.

Фахівці з обслуговування газового водогрійного обладнання говорять про те, що в 80 з 100% вихід газових колонок з ладу пов'язаний з проблемами в газоводяного вузлі.

Усунути більшість несправностей у водяному блоці можна без допомоги фахівця. Головне - знати про те, які поломки найбільш характерні для тієї чи іншої деталі.

Типова несправність водяного блоку газової колонки може бути в протіканні, де з'єднуються між собою газовий і водний вузли

Так, найбільш частими несправностями водяного блоку газового водонагрівача є:

• Забруднення або деформація мембрани. Зношена мембрана не може достатньо розтягуватися для того, щоб відкрити доступ для газу. Через це колонка може не запалюватися. Міняти мембрану слід, якщо деталь розтягнута, скошена на одну сторону, має розриви і т. Д. Є колонки, в яких фільтр потрібно міняти регулярно (наприклад, Нева). Проводять планову заміну деталі, в залежності від якості води, кожні 12-36 місяців. При цьому, краще ставити силіконову деталь, термін служби якої більше, ніж у гумовій.
• Засміченість або механічне пошкодження водяного фільтра. Фільтр забивається протягом всієї експлуатації колонки вапном, дрібними піщаними частками в воді, іржею. Прочистити елемент можна великим напором води. Якщо фільтр сильно зносився, то його, зазвичай змінюють на новий.

Крім того, некоректна робота редуктора може бути пов'язана з тріщинами в корпусі елемента, негерметичність сполучних патрубків (текти може дати, наприклад штуцер підведення холодної води до водогазового вузлу), засміченістю штока або несправністю регулятора напору.

Одним з основних вузлів, що відповідають за коректну роботу газового водогрійного обладнання, є водоприймальний блок. Через свого розташування і призначення він схильний до зносу і поломок. Саме тому кожен власник газового водонагрівача повинен знати пристрій водоприймального газового вузла. Це дозволить йому швидко виконати ремонт обладнання, усунути поломки, які блокують роботу колонки. А запропонований вище огляд найбільш поширених несправностей допоможе правильно ідентифікувати поломку.
